1. TYPE-C来源：

   2015年CES大展上，Intel联合USB实施者论坛向公众展示了USB 3.1的威力，具体搭配的接口就是USB Type C，能够正反随便插，大小也与Micro-USB相差无几。理论上，USB 3.1 Type C的传输速度能够达到10Gbps。

   参数：大小8.3mm×2.5mm  速度10Gbps

2. 接口引脚：

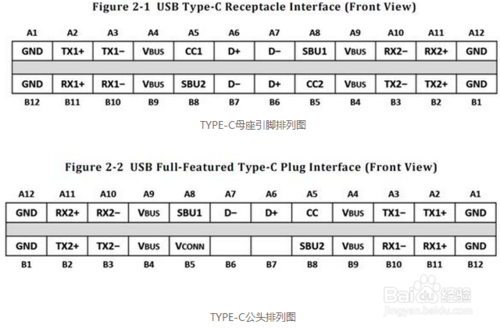

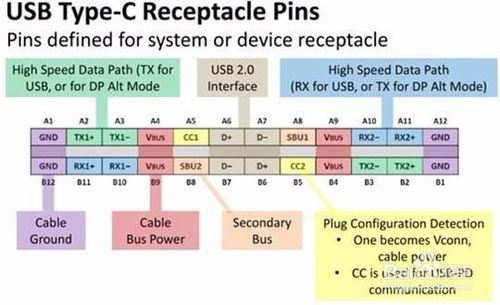

   由下图可以看到TYPE-C的接口引脚图，每个引脚都有不同作用，中心点对称因此支持正反插。

   TX/RX：两组差分信号，用于数据传输

   CC1/CC2:两个关键引脚，作用很多

     探测连接，区分DFP、UFP

     配置Vbus，有USB Type-c和USB Power Delivery（功率输出）模式

     配置Vconn,当线缆内有芯片时，一个cc传输信号，一个cc变成供电Vconn

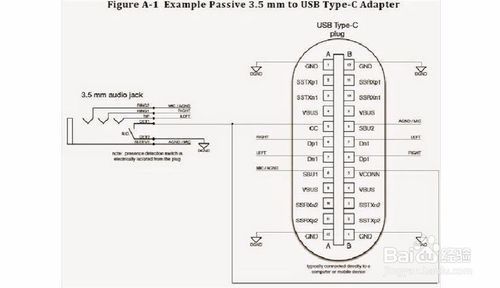

     配置其他模式，音频配件等

   GND和VBus,各4个，因此传输功率强

   D+和D-是来兼容USB之前的标准的

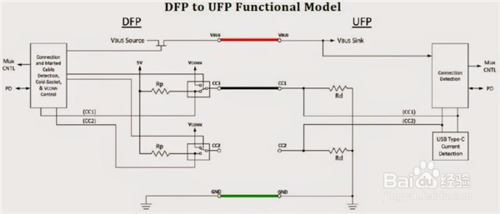

3. 工作主从机连接如下。

   DFP为主，UFP为从，DRP可为主也可为从，取决于接什么。

   DFP的CC脚有上拉电阻Rp,UFP有下拉电阻Rd。未连接时，DFP的VBUS无输出。

   当CC端相连，DFP的CC脚会检测到UFP的下拉电阻Rd，说明连接上，DFP打开VBus开关开始供电。而哪个CC脚(CC1，CC2)检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。



4. 两个CC，实际上在不含芯片的线缆里只有一根cc线。含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电(3.3V或5V)，这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧。



5. USB Type-C中新增了电流检测与使用功能，新增三种电流模式：默认的USB电源模式(500mA/900mA)，1.5A，3.0A.三种电流模式由CC管脚来传输和检测，对于需要广播电流输出能力的DFP而言，需要通过不同值的CC上拉电阻Rp来实现;对于UFP而言，需要检测CC管脚上的电压值来获取对方DFP的电流输出能力。



6. 随着USB Type-C接口的普及，Power Delivery（PD） 协议不仅为包括手机在内的所有采用Type-C接口的电子设备提供了统一的快速充电标准，而且加速了电池直充方案的研发和普及。相信将来不论是电脑还是手机充电线将一根搞定，音频视频线也统一到TYPE-C接口，实现真正的“一口通吃”。



   END

注意事项

• 名词注解： DFP:Downstream Facing Port下行端口。 可以理解为Host，DFP提供VBUS，也可提供数据。典型的DFP设备是电源适配器，因为它永远都只是提供电源。 UFP:Upstream Facing Port)上行端口。 可以理解为Device，UFP从VBUS中取电，并可提供数据。典型设备是U盘，移动硬盘，因为它们永远都是被读取数据和从VBUS取电。 DRP:Dual Role port双角色端口。 DRP：既可以做DFP(Host)，也可以做UFP(Device)，也可以在DFP与UFP间动态切换。典型的DRP设备是电脑(电脑可以作为USB的主机，也可以作为被充电的设备
