Bug，是码农的眼中刺。在古老的电子管计算机年代，赫柏抓住人类历史上的第一只bug后，码农和bug开展了几十年的斗争。
鲁迅（没）说过：“赛场如战场，bug满天飞。”
平时1%才发生的bug，比赛时就200%地出现了，电控人员肩负着debug的重任。

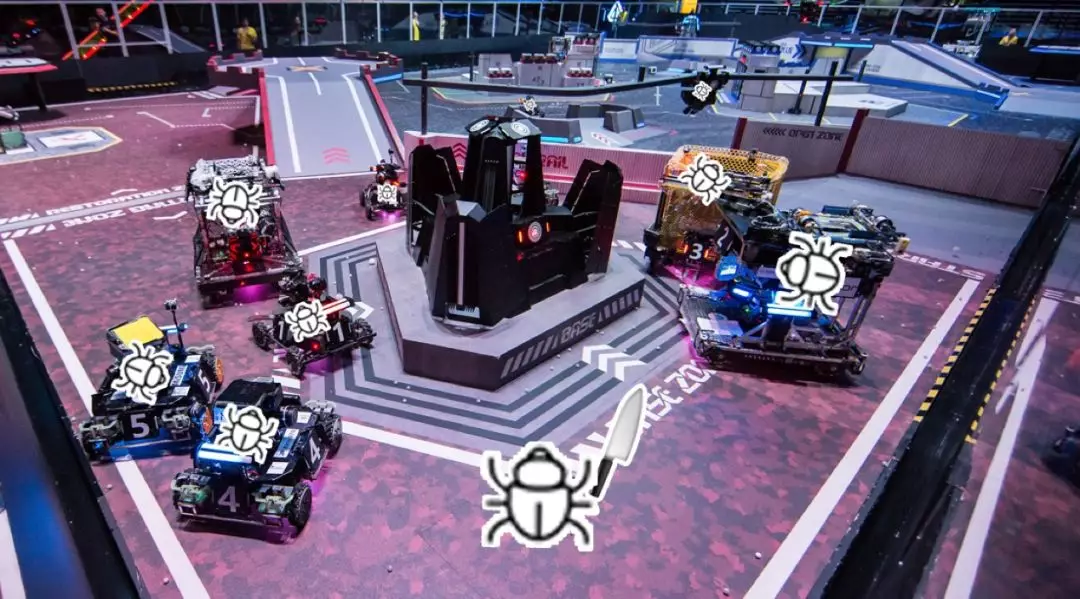

嵌入式眼中的赛场
然而，人类就喜欢作死，平时放任bug不管，事后转发锦鲤祈祷。
某不愿意透露姓名的RoboMaster工程师实在看不下去，气得写了一篇嵌入式方法论。它不会手把手教你写代码，但是会告诉你如何避免写bug。
建议朋友们敲bug代码前看一看。毕竟，天道好轮回，该背锅时就背锅。
本期作者
RoboMaster嵌入式工程师 罗小p
不管你们说什么，XX才是世界上最好的语言！
嵌入式是啥？
专业一点说，嵌入式系统（Embedded System）是一种嵌入机械或电气系统内部、具有专一功能和实时计算性能的计算机系统。
而说人话，嵌入式就是把代码写进单片机里，再把单片机塞进一堆冷冰冰的机械中，代码就能控制机械动起来。
电路板
我们要学的，就是如何写出最顺滑、不卡机的代码。
机器人上的嵌入式技术
嵌入式一般用c语言编程，只需要上手c语言，就可以玩单片机啦。
用了单片机，是不是还要设计电路板？不不不，我们只要看懂原理图的管脚接入就够了，设计的事就丢给硬件的队友吧。
在机器人身上，有哪些嵌入式需要做的事呢？
比如步兵，最简单的是LED控制，让LED灯亮和灭。
接着就是串口通信，这是最常见的通信方式，就像一根电话线，各部分数据用它来通信。
串口的DMA用在遥控器的接收，遥控器能不能控制机器人，就看它了！

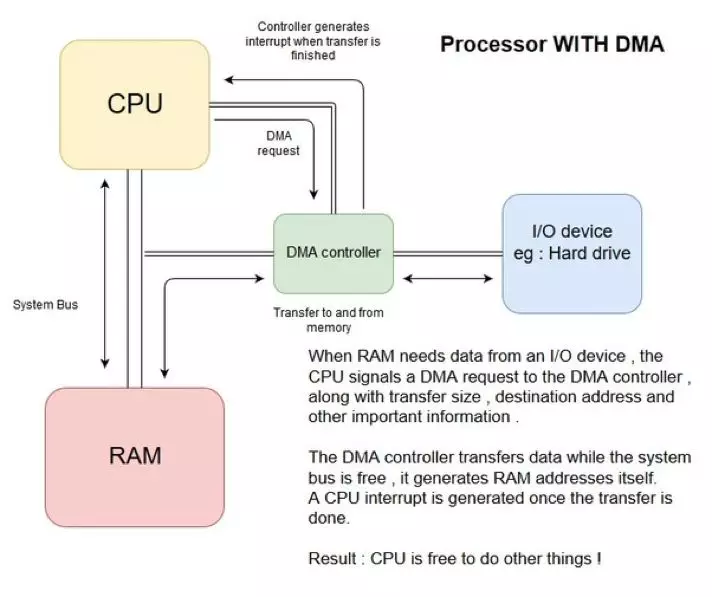

DMA工作流程
再比如传感器，电流传感器会用ADC模拟量，掌握了ADC采样原理也会方便开发。
还有PWM，它的输出可以控制摩擦轮的转速，调节枪口射击的速度。
TIM定时器用于常用的定时任务，可用于任务分配。比如爪子倾倒弹药箱后，停顿0.5秒等弹丸掉完后再放回箱子。
英雄取弹
如果要控制官方产品（例如电机），就会用到通信总线CAN。如果它崩了，电机就疯了。
而SPI通信板搭载陀螺仪，可以采集角速度值；CRC校验可以用在裁判系统的通信。
创建和调配任务，还能用freeRTOS（一种操作系统）。

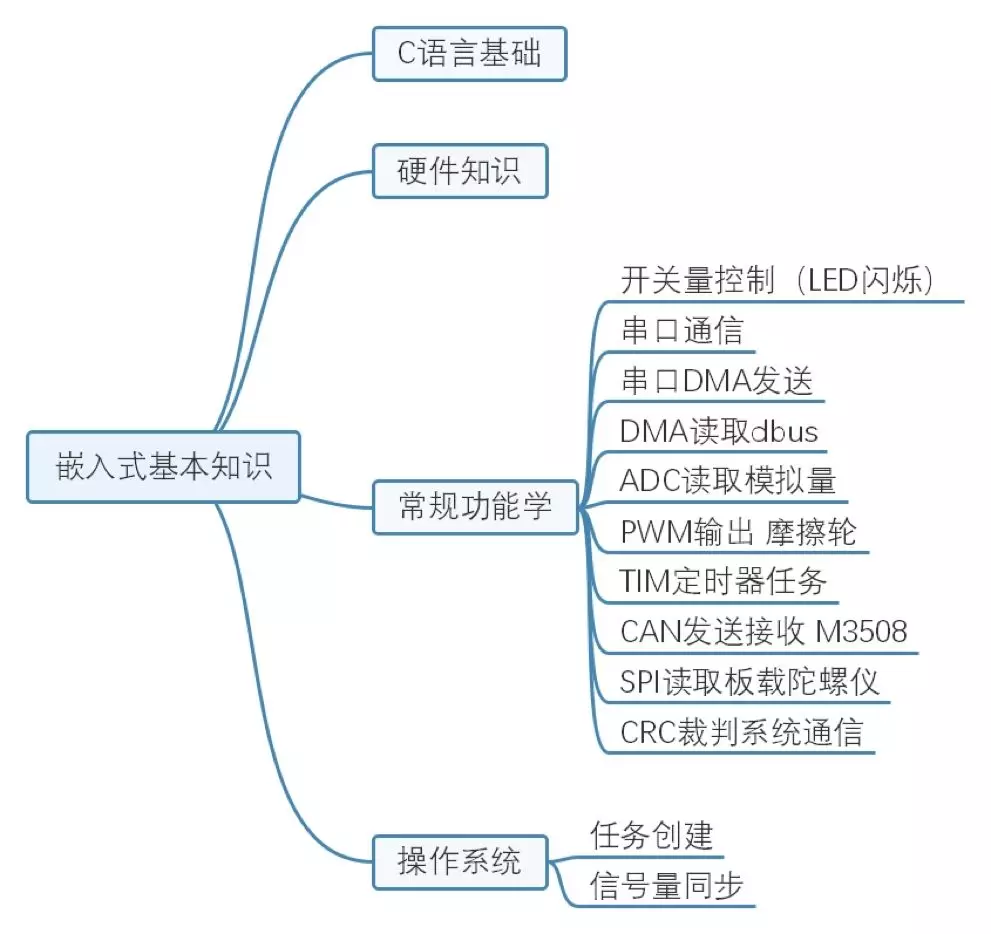

嵌入式知识框架
假设你看懂了以上知识，那么你已经成为半个嵌入式人了，我们将进入下一个环节——收集需求。
如果你没看懂，不要方，因为小R也没看懂，还是骄傲地进入了下一环节。
1. 确定需求
磨刀不误砍柴工，在下手之前，要确定好需求，也就是搞清楚机器人想怎么动。
比如英雄机器人登岛取弹，得知道登岛取弹机构的运动顺序。
首先打开爪子→开到柱子旁→云台看屏幕→按键关闭爪子→机器人自动抬升→打开涵道等等……最后下岛过程反向即可 。

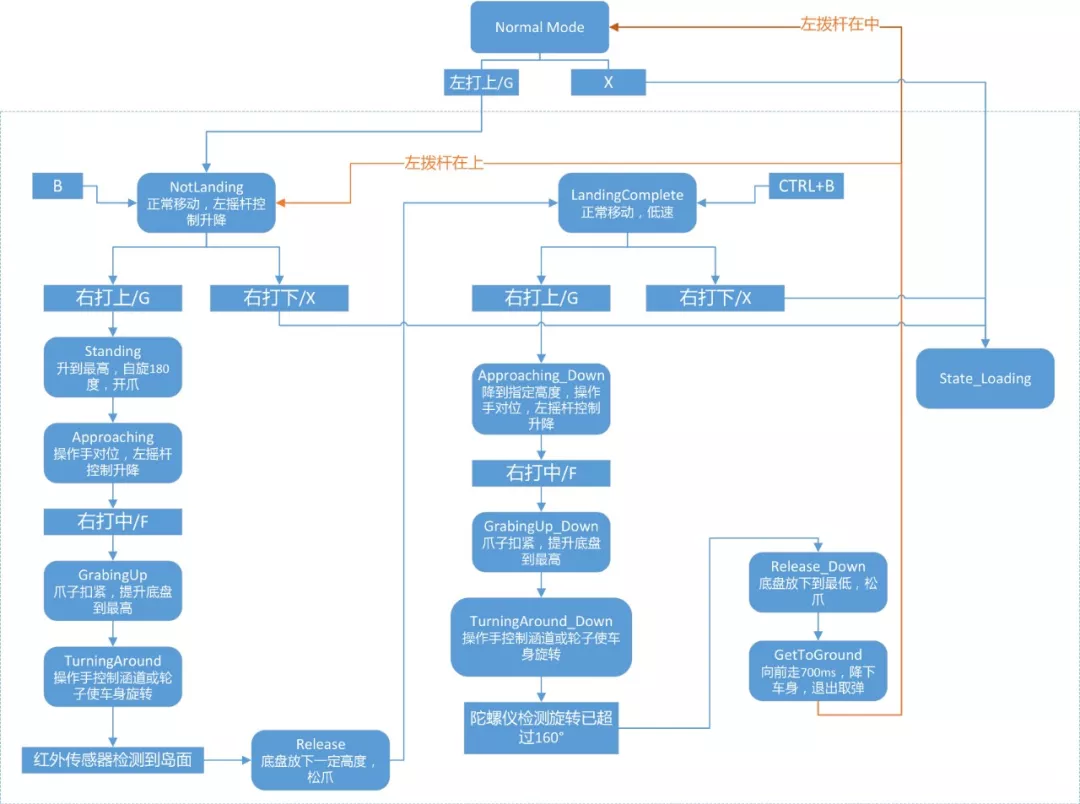

英雄登岛取弹流程图
而且，写代码不是一个人的事。自从开始写代码，我的头不秃了，眼睛不瞎了，人际关系也变好了。
昨晚，操作手就跪着把需求递给我，让我帮他实现：按右键开摩擦轮，按左键发射，按WSAD键就能前后左右跑。
不过得记着，没确定的按键要用宏定义，方便以后操作手再跪着找你改需求。

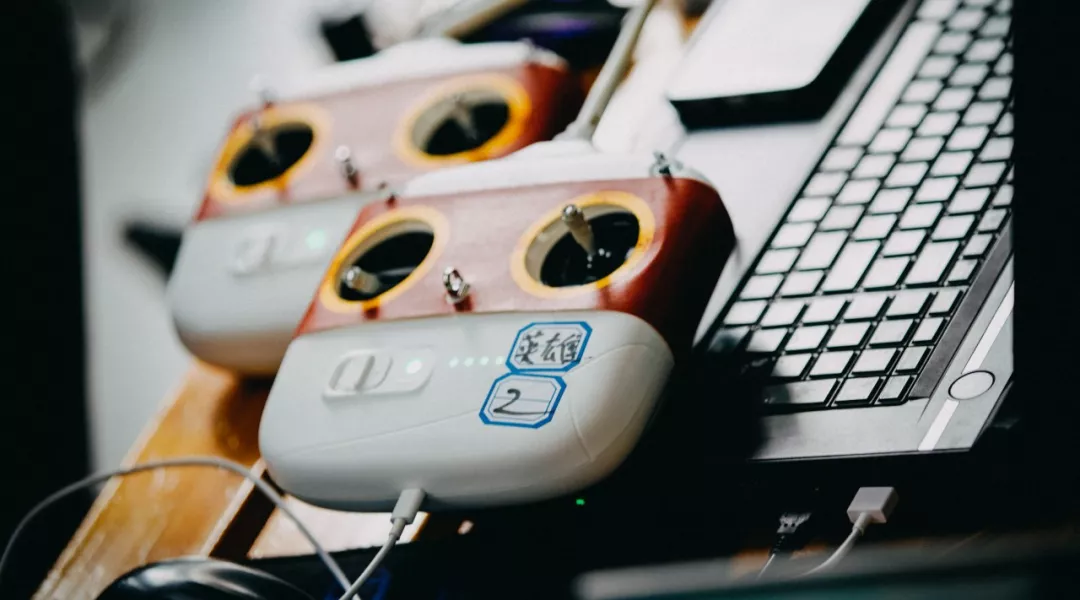

比赛遥控器
作为高贵的嵌入式高级的搬砖工，我们不在乎爪子的机械结构，只关心爪子的电机怎么转。
所以，还要给机械队友讲电机的类型和使用范围，让他们去算力矩校核；还得普及传感器的精度和用法，才能合作选出最适合的电机。
毕竟，他们啥都不懂，唉。

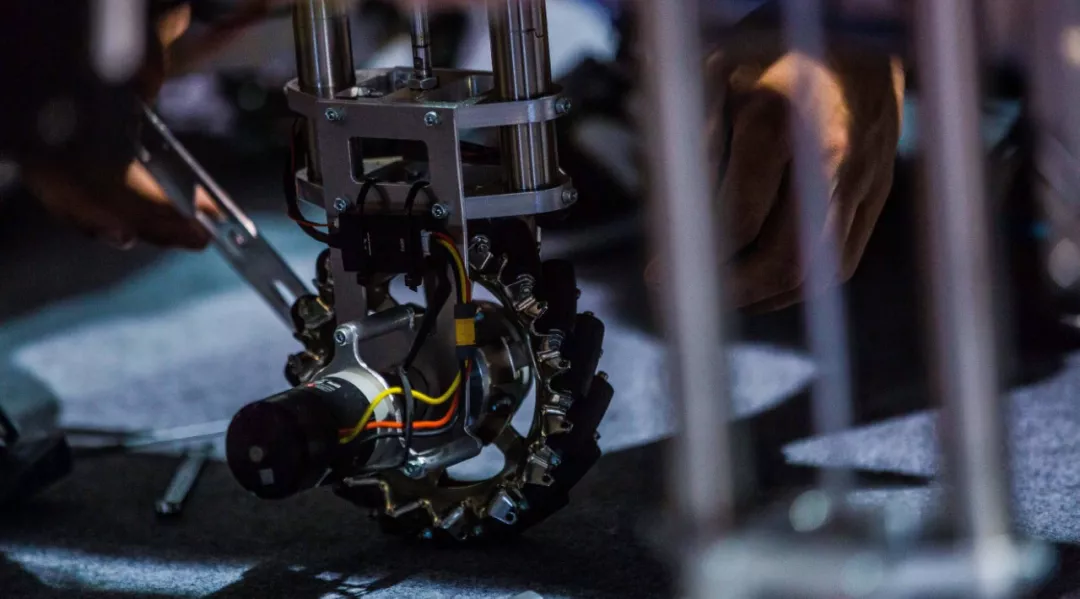

轮子上用的电机
硬件是嵌入式的战友，一般用来甩锅，只需要沟通电子元件的布置和外部接口。
根据以上，可以列出hin多软件需求。以下不要求背诵，可快速浏览。
1. 主要功能的需求，比如奔跑、取弹和射击，包括：
a. 触发功能的各种条件（如：控制流，运行状态，运行模式）。
b. 定义各种条件下所有可能的输入（包括合法的输入和非法的输入）。
c. 各个功能间可能的相互关系。
d. 功能性的主要级别（如：基本功能、逐步实现的功能，和可变化的功能）。
e. 落实待定功能的实现时间、负责人员，和内容说明。
2. 辅助性功能的需求，也就是可有可无，但有了会更好的需求。比如上位机发送数据到PC端，会存在数据延迟。如果列出数据，就可以对比两边的数据准确度。
a. 描述输入和输出的关系。
b. 描述输入和输出，其编号和名称必须唯一。
3． 软件和硬件，或者其他外部系统接口的需求：
a. 硬件接口：端口号，指令集，输入输出的内容，初始化过程，通道号和信号处理方式。
b. 软件接口。
c. 通讯接口 ：指定通讯接口和通讯协议等。
4. 程序上的非功能性需求：
a. 时间性能指标：软件处理、功能恢复，和输入响应的时间。
b. 精度性能指标：软件处理ADC的精度，控制的精度等。
c. 稳定性指标：也就是程序遇到故障时，能有多稳。比如遥控器掉线时，如果有掉线保护，机器人就不会失控。
5. 程序不能做什么。例如“遥控器按关闭，机器人就必须停止”的代码应该独立于其他代码，不然其他代码一崩，机器人就不受控了。
2. 程序编写
确定完需求，终于到了敲代码环节。
这是嵌入式人最隆重、最端庄的仪式，需要遵守格式的规则。万一稍不小心触犯的某条，会有损程序员的格调。
写代码时，风格要统一。别上面一段是清新简约风，空格只打2下，下面就粗犷豪迈风，空格狂敲5、6、7、8下。
不仅影响阅读心情，不利后期维护，还容易危及自己的生命安全，被原地暴打。
下面举几个我对自己的要求：
1. 命令方式统一
常见的命名方式有帕克斯命名法，驼峰命名法和匈牙利命名法等。
哪种方法都可以，但是作为一名嵌入式人，我们只选一种，绝不花心。
例如机器人运行循环函数，它们分别长这样——
驼峰命名法 ：robotRunLoop
帕斯卡命名法：RobotRunLoop
匈牙利命名法：fnRobotRunLoop（其中fn代表function 函数的意思）
下划线命名法：robot_run_loop
选一个你喜欢的，用就是了。
2. 命名准确无歧义
命名应该准确表达，别支支吾吾的。
例如计数——
错误示例： int i，a,b,c…
正确示例： int temp_count;(temp可以代表局部变量)
如果是具体含义的计数，比如底盘电机的计数，那就是：
int tempChassisMotorCount;
如果计数是为了求数组的最大值，那就是：
int countForBufMax；
3. 排版整齐
a. 适当加空行，能逻辑分割代码。
b. 缩进不要混用制表符和空格，因为编辑器打开它们时，显示的缩进量不一样。
c. 太长的语句，合理换行。

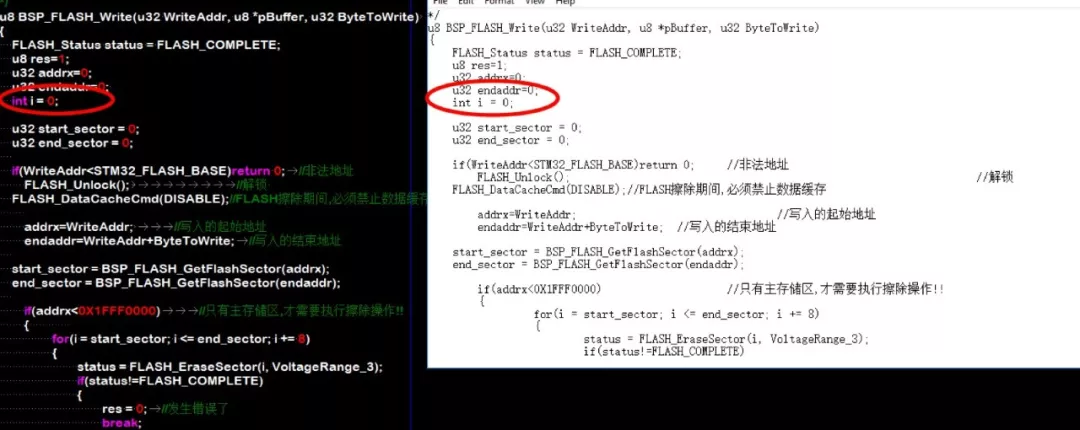

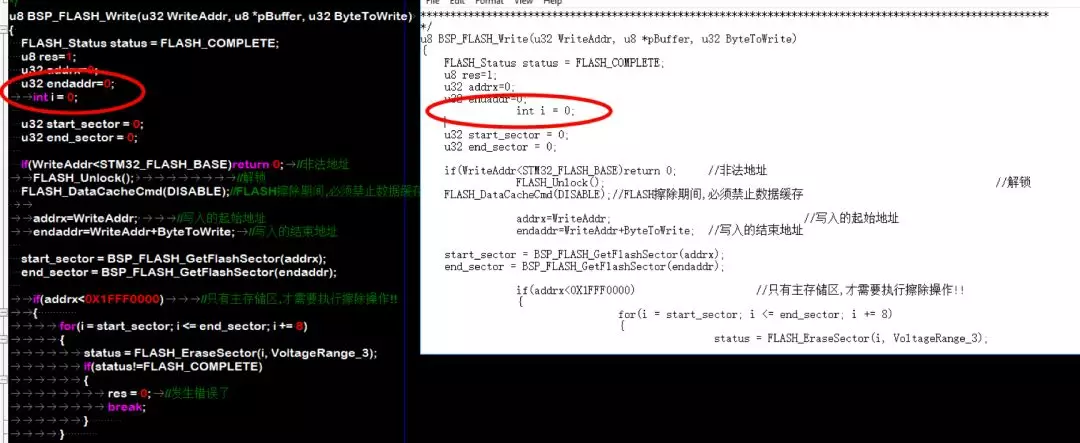

格式统一
格式不统一
4. 定期检查代码
好马不吃回头草，优秀的嵌入式人才不吃这一套。
我们都会定期检查代码，及时debug，以免太久远的代码被遗忘，改起来太费劲。毕竟，贵人多忘事啊。
编程规范可参考《华为技术有限公司c语言编程规范》来制定。网上搜一下就能下载。
3. 风险同步
ddl是第一生产力，我们要预估任务时间，给自己定一个每日小目标，在ddl来临之时能够收工回家。
计划很重要，因为优秀的嵌入式人是需要合作的，你不知道队友会不会给你挖出个坑来。

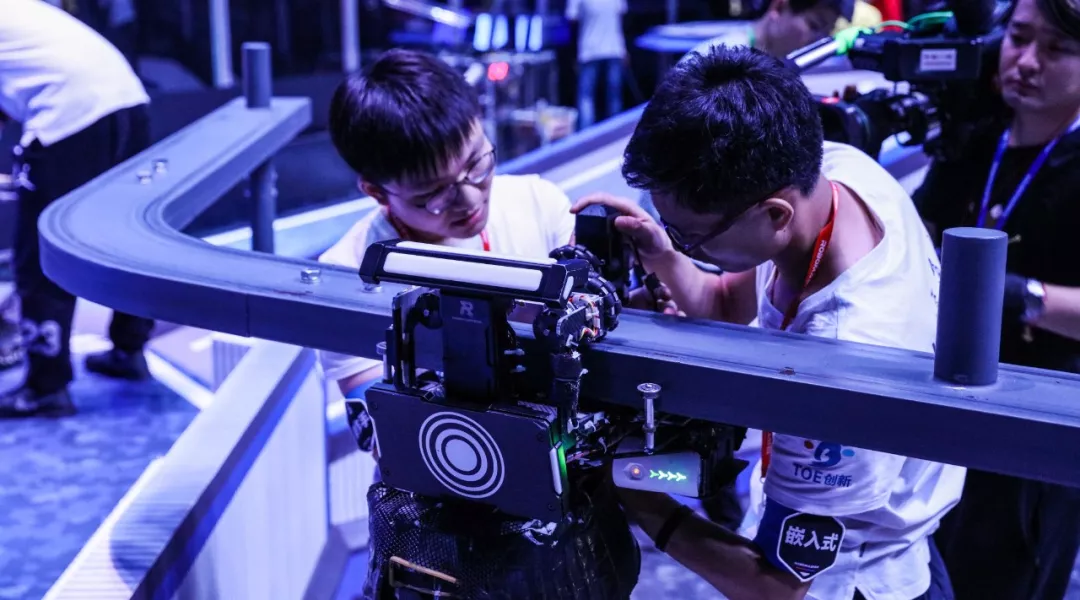

比如调试哨兵是机械、嵌入式和视觉一起完成的。机械设计结构和装配，完成后，嵌入式让它动起来、控制云台和射击，最后视觉调试自动识别功能。

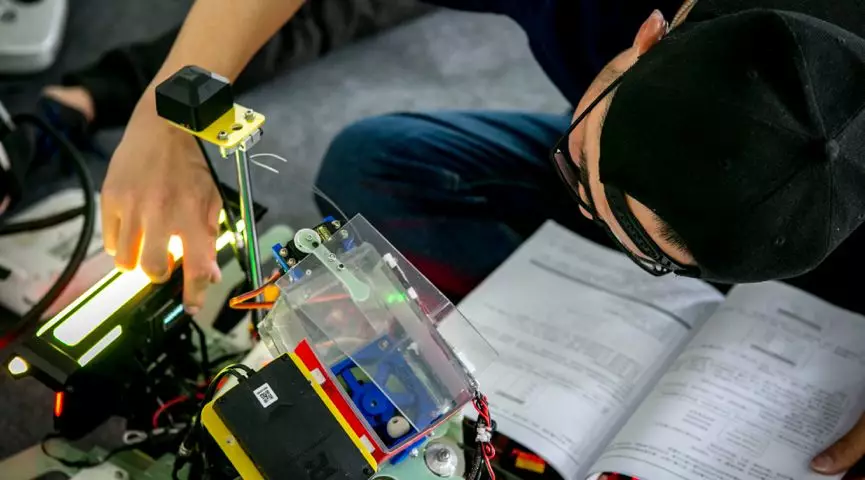

用装甲板测试识别功能
如果机械设计不合理，导致嵌入式调试出bug，机械背锅！如果嵌入式参数有问题，导致机械撞墙损伤，嵌入式背锅！
万一信息不通畅，导致机械做完后嵌入式还在外花天酒地，一起背锅！（视觉表示：反正我不背锅。）
最后的结果是，整体进度被延迟，谁都逃不掉锅。
为了避免成为背锅侠，我用血泪史总结出了常见的风险类型：
机械背锅侠请点击看：《机械方法论》
1. 需求风险：在前期要测试部分模块（比如一个爪子），讲究快速验证；中期调试整台机器，实现功能的稳定；后期配合队友调试视觉。
在整个项目，嵌入式要化身多种角色，完成各种需求。
2. 人员风险：有时会遇到人员不足的情况，我相信优秀的嵌入式人靠个人魅力也能把他们骗回来。
3. 时间风险：学生嘛，课业很多，希望你在进度完成的同时，也不要挂科。
4. 技术风险：优秀的我们也会偶尔犯错，由于代码设计不合理，平时不注意维护上，机器人有可能一上场就疯了。一定要提前发现问题，找到解决方案。
5. 备料风险：曾有人不小心烧掉电路板，还没有备用板，差点在赛场原地痛哭。
如果你放不下颜面当众大哭，一定要备好货，常坏的零件更要囤多点。

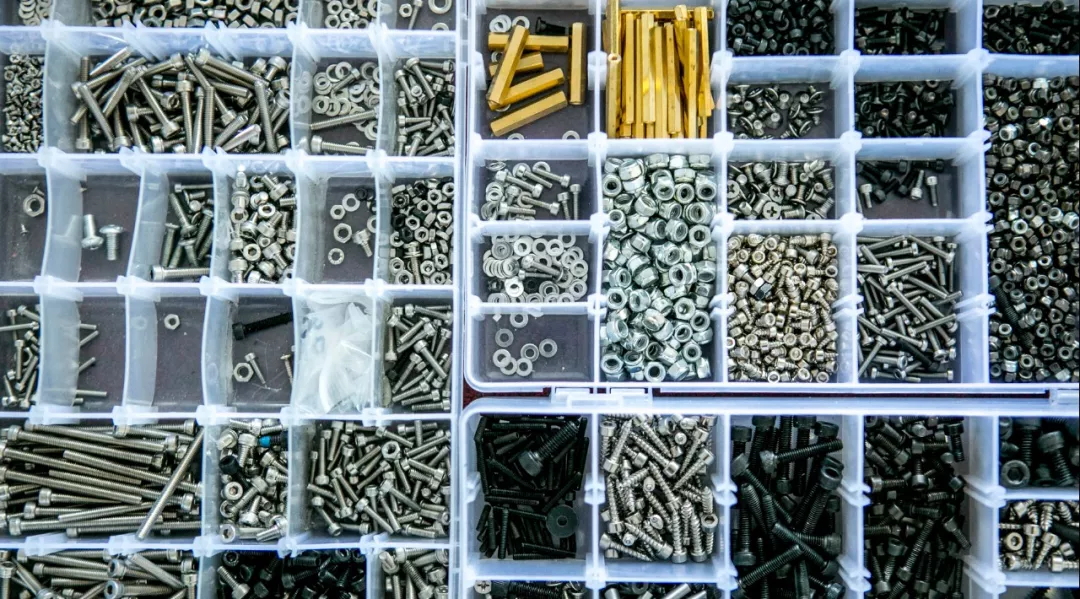

备用零件
不过有时，你跑得再快，ddl还是追上了你。
不要方，项目延期很正常，我们应该大声地同步风险，避免坑了队友。因为，嵌入式人永不认输。
4. 代码测试
现在，到了隆重的测试程序环节。是驴是马，牵出来遛一遛就知道了。
作为优秀的嵌入式人，需要有条理地、系统地准备测试。
假设要测步兵的功率控制，就要列出——
测试目的：机器人在模拟场上运行，保证底盘功率不超限制。
测试对象：步兵的底盘功率控制策略。
测试人员：了解步兵操作、裁判系统设置的人。
测试时间：排除太过寒冷的气候。因为电池放电受到温度的影响。
精度要求：场地的沙地纹地胶厚度3mm，坡度最大17°，还要考虑实际使用时，机器人会先跑一会再冲上通过斜坡。
测试还要考虑机器人的使用环境。不管它是在-10℃的水里潜伏，还是在80℃的沙滩上狂奔，都要尽量满足实际的工况。
像传感器的数据会受温度影响。如果机器人在冬天的哈尔滨测好，拿到夏天的深圳可能就崩了。

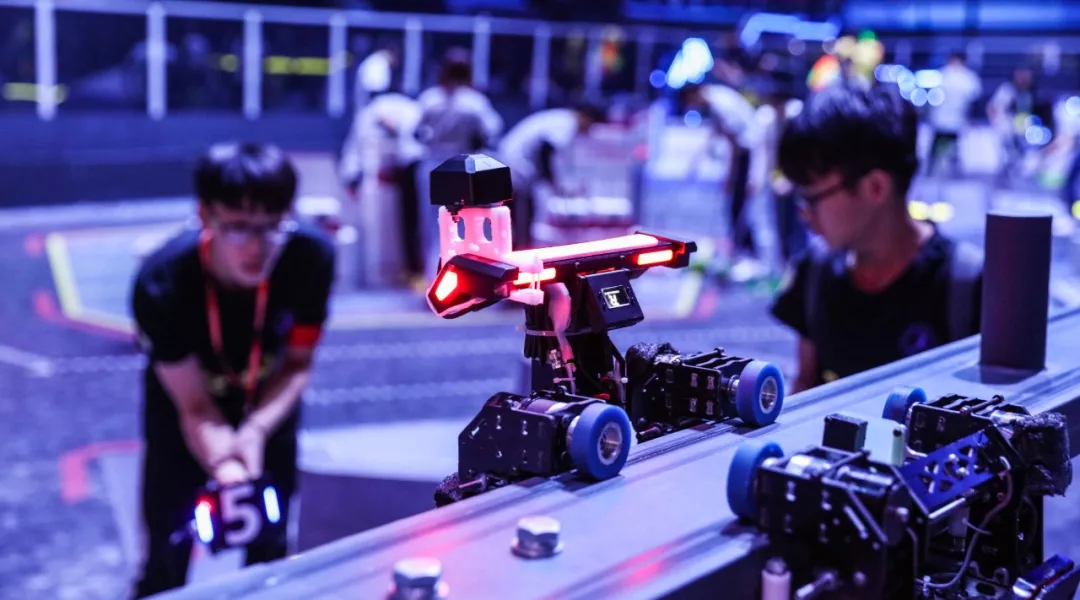

赛场上检测机器人
测试分成静态测试和动态测试，一般是先静态，后动态。
1. 静态测试就是，我看看代码，但我不运行。通过肉眼观察代码、界面和文档，来找出错误。静态也有两种方法：
a. 队友互相打脸纠错，不仅可以看别人代码的组成，还能为别人debug。
b. 如果不放心队友，还可以用静态代码检测工具。历经千辛万苦，我终于找到了一个免费工具：cppcheck。

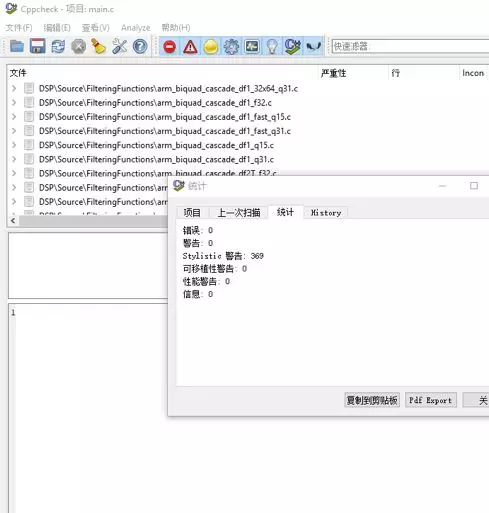

cppcheck界面
2. 动态调试就是，输入测试数据，看代码跑得顺不顺。
一般有下面几种方法：
a. 监控任务：监控电机、传感器等模块的工作状态。比如发现电机疯转就赶紧关停。
b. 心跳任务：看LED、OLED屏等显示设备，来判断工作状态。比如看到红灯闪烁8下，就是第8个电机有问题。

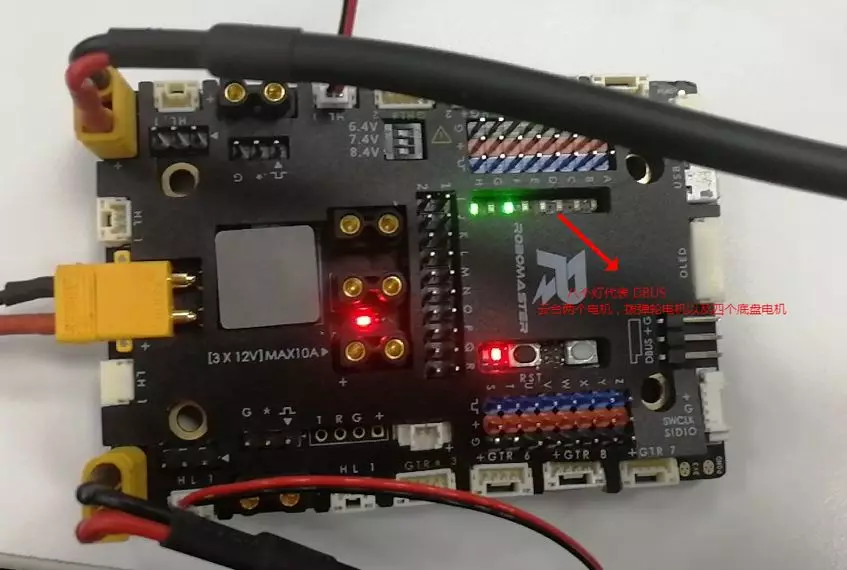

电路板测试
c. 错误码显示：用LED灯、显示屏、串口等显示错误码。还是上一张图，假如第6个绿灯变红，就说明第6个电机有问题。

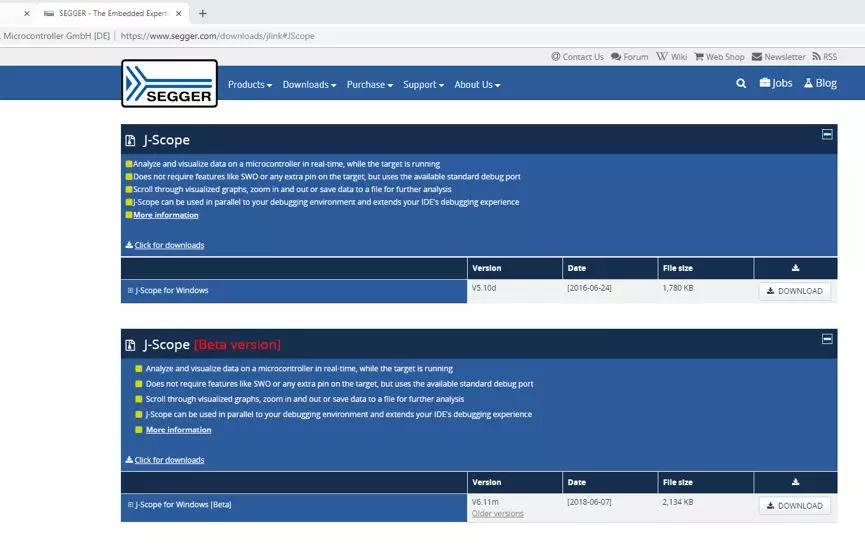

d. 运用调试工具：比如J-link调试器可以使用J-Scope工具来完成绘图（而且软件是完全免费的）。

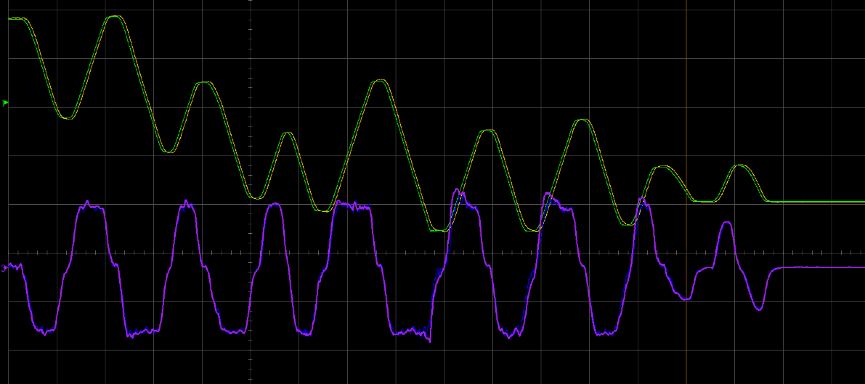

J-Scope
甚至还可以用来调试云台的PID。
绿线是 pitch的角速度设定值
黄线是pitch角速度反馈值
紫线是pitch的角度设定值
蓝线是pitch的角度反馈值
熟练使用各种工具简直可以事半功倍，是优秀嵌入式人居家旅行的必备良药！
测完后，你就会发现，想象中是完美的，运行中是崩溃的。当初脑子是进了多少水，才会写出如此反人类的代码。
5. 代码需要持续优化
优秀的嵌入式人会不断地完善代码，这让程序更加高效，功能结构更健全。
如何优化代码？首先要了解程序的性能，再找到不合理的地方来优化。
比如陀螺仪的通信，常用SPI等待读取。但是在CPU在读取时，需要等待通信完成，这是个无意义等待，如果用SPI的DMA方式就可以节约时间。
还应该了解代码的函数运行。对于函数用了多少次除法、乘法运算、调用了多少次、是否存在函数递归等等，心里要有数。
之后再优化那些调用次数较多，或者使用除乘法较多。
生活在于不断学习
机器人的程序一般没有复杂的运算和处理，CPU不会满足不了计算要求。如果哪天发现程序跑不通了，请不要怪CPU，先从自己身上找问题。
在RoboMaster论坛，有官方和参赛队的开源程序。有事没事看看别人的代码，你会发现，同样的功能竟然有各种方法实现。

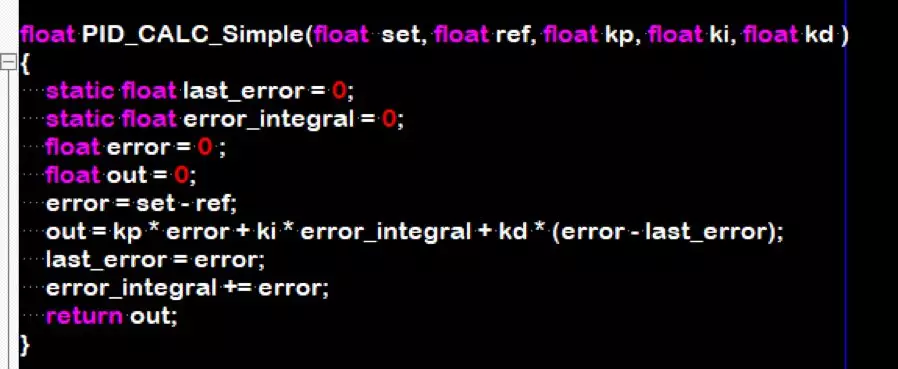

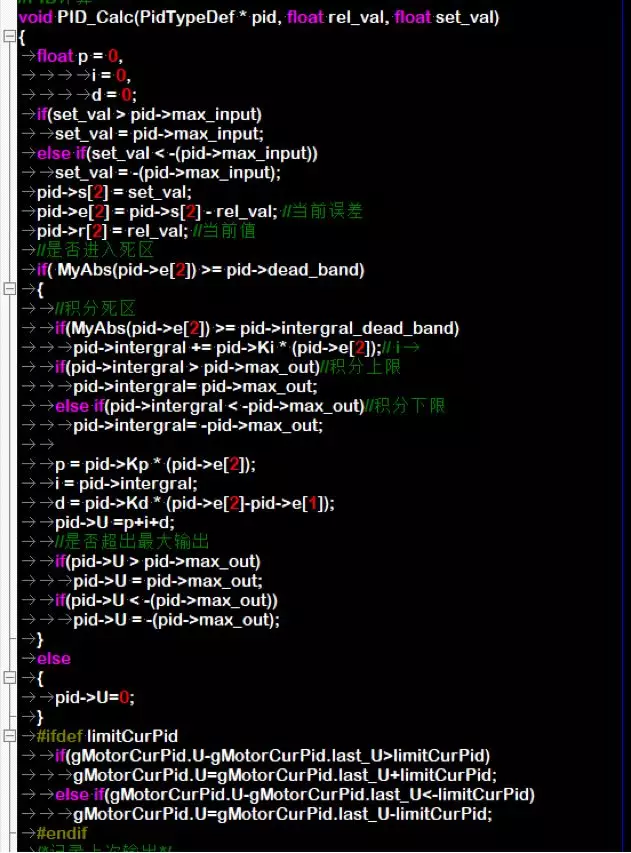

比如PID调试，下图代码虽然短，但是每用一次就要粘贴一遍，整个程序会非常长。
而下图是一套PID结构体，想用的时候，改改参数就可以，整个程序就会干净整洁。
6. 阶段性胜利
这时，希望你的计划都已经完成，作为阶段的结束，可以去聚餐庆祝啦需要复盘一下工作。毕竟，我们可是要做优秀的嵌入式工程师啊！
首先反思错误，把代码问题、延期原因记录下，避免下次再犯。
然后回顾工作，把完成的任务、画过的软件框架图，和代码的介绍写成文档，为后人种树。
作为优秀工程师，写技术文档也很严格，要包括：
1. 需求说明要点：例如机械设计需求、机器人性能需求，和底盘控制需求。
2. 操作使用、维护的要点：例如遥控器上和键盘的操作，机器人如何维护。
3. 硬件结构要点：例如IO口分配，硬件接线图。
4. 软件设计框架和流程图：例如软件架构、任务分配、任务功能，和内存分配。
5. 核心代码讲解。
6. 软件测试报告。
7. 嵌入式大礼包
最后再安利一些工具和开源代码，希望未来的嵌入式工程师们能够飞速成长，等哪天有缘相遇了，还望轻虐。
RoboMaster 2016步兵开源代码：
https://www.robomaster.com/zh-CN/resource/download
RoboMaster电控、视觉算法开源代码：
https://github.com/Robomaster
Git：用于代码托管，方便版本迭代回溯。
Vscode：常用的代码编辑，调试软件，可以在上面进行代码编写。
Beyongcompare：文本比较，用于不同版本的代码文本之间对比。
Xmind：思维导图，帮助思维发散以及记录要点。
Staruml：画图软件，用于流程图等绘制。
