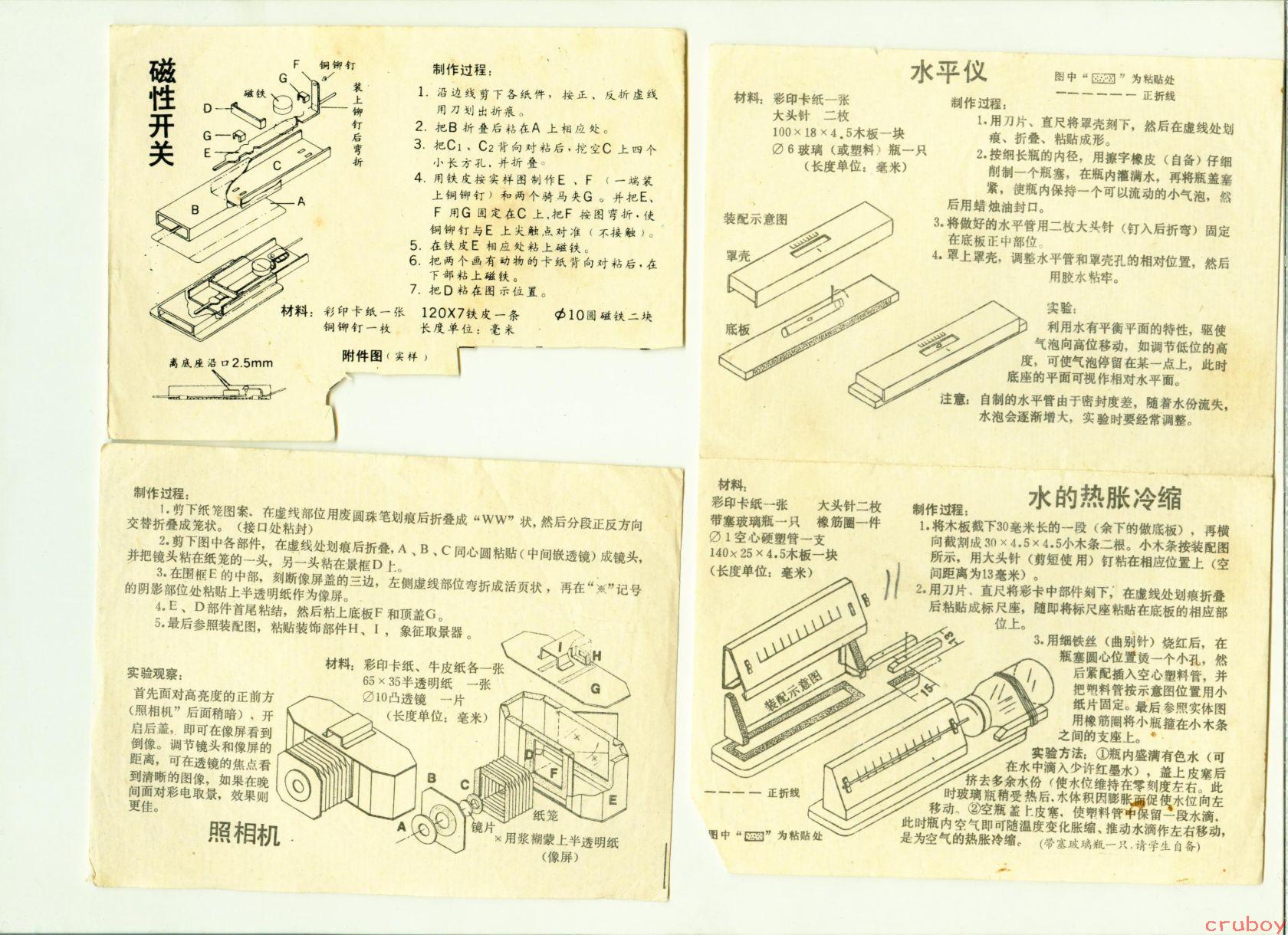

# 图片内容详细描述 这是一张包含四张手工制作说明书纸片的照片，纸片呈淡黄色，每张都介绍了不同的科普制作项目。 --- ## 第一张（左上）：磁性开关 **标题：** 磁性开关 **制作过程：** 1. 沿边线剪下各纸件，按正、反折虚线用刀划出折痕。 2. 把B折叠后粘在A上相应处。 3. 把C₁、C₂背向对粘后，挖空C上四个小长方孔，并折叠。 4. 用铁皮按实样图制作E、F（一端装上铜铆钉）和两个骑马夹G。，并把E、F用G固定在C上，把F按图弯折，使铜铆钉与E上尖触点对准（不接触）。 5. 在铁皮E相应处粘上磁铁。 6. 把两个画有动物的卡纸背向对粘后，在下部粘上磁铁。 7. 把D粘在图示位置。 **材料：** 彩印卡纸一张　120×7铁皮一条　∮10圆磁铁二块　铜铆钉一枚　（长度单位：毫米） **图纸标注：** A、B、C、D、E、F、G　磁铁　铜铆钉　装上铆钉后弯折　离底座沿口2.5mm --- ## 第二张（右上）：水平仪 **标题：** 水平仪 **材料：** - 彩印卡纸一张 - 大头针 二枚 - 100×18×4.5木板一块 - ∮6玻璃（或塑料）瓶一只 - （长度单位：毫米） **制作过程：** 1. 用刀片、直尺将罩壳刻下，然后在虚线处划痕、折叠、粘贴成形。 2. 按细长瓶的内径，用擦字橡皮（自备）仔细削制一个瓶塞，在瓶内灌满水，再将瓶塞塞紧，使瓶内保持一个可以流动的小气泡，然后用蜡烛油封口。 3. 将做好的水平管用二枚大头针（钉入后折弯）固定在底板正中部位。 4. 罩上罩壳，调整水平管和罩壳孔的相对位置，然后用胶水粘牢。 **实验：** 利用水有平衡平面的特性，驱使气泡向高位移动，如调节低位的高度，可使气泡停留在某一点上，此时底座的平面可视作相对水平面。 **注意：** 自制的水平管由于密封度差，随着水份流失，水泡会逐渐增大，实验时要经常调整。 **图纸标注：** 罩壳、底板　图中"□□□□"为粘贴处　————正折线　装配示意图 --- ## 第三张（左下）：照相机 **制作过程：** 1. 剪下纸笔图案，在虚线部位用废圆珠笔划痕后折叠成"WW"状，然后分段正反方向交替折叠成笔状。（接口处粘封） 2. 剪下图中各部件，在虚线处划痕后折叠，A、B、C同心圆粘成（中间嵌透镜）成镜头，并把镜头粘在纸笼的一头，另一头粘在景框D上。 3. 在图框E的中部，判断像屏盖的三边，左侧虚线部位弯折成活页状，再在"※"记号的阴影部位处贴上半透明纸作像屏。 4. E、D部件首尾粘结，然后粘上底板F和顶盖G。 5. 最后参照装配图，粘贴装饰部件H、I，象征取景器。 **实验观察：** 首先面对高亮度的正前方（照相机）后面稍暗），开启后盖，即可在像屏看到倒像。调节镜头和像屏的距离，可在透镜的焦点看到清晰的图像，如果在暗间面对彩电取景，效果则更佳。 **材料：** - 彩印卡纸、牛皮纸各一张 - 65×35半透明纸 一张 - ∮10凸透镜 一片 - （长度单位：毫米） **图纸标注：** H、G、F、E、D、C、B、A　镜片　纸笼　※用浆糊蒙上半透明纸（像屏）　——正折线　图中"□□□□"为粘贴处 --- ## 第四张（右下）：水的热胀冷缩 **材料：** - 彩印卡纸一张 - 大头针二枚 - 带塞玻璃瓶一只 - 橡皮圈一件 - ∮1空心硬塑管一支 - 140×25×4.5木板一块 - （长度单位：毫米） **制作过程：** 1. 将木板截下30毫米长的一段（余下的做底板），再横向截割成30×4.5×4.5小木条二根。小木条按装配图所示，用大头针（剪短使用）钉粘在相应位置上（空间距离为13毫米）。 2. 用刀片、直尺将彩卡中部件刻下，在虚线处划痕折叠后粘贴成标尺座，随即将标尺座粘贴在底板的相应部位上。 3. 用细铁丝（曲别针）烧红后，在瓶塞圆心位置烫一个孔，然后塞配插入空心塑管，并把塑管按示意图位置用小纸片固定。最后参照实样图用橡皮圈将小瓶箍在小木条之间的支座上。 **实验方法：** ① 瓶内盛满有色水（可在水中滴入少许红墨水），盖上皮塞后挤去多余水份（使水位维持在零刻度左右），此时玻璃瓶稍受热后，水体积因膨胀而促使水位向右移动。 ② 空瓶盖上皮塞，使塑管中保留一段水滴，此时瓶内空气可随温度变化膨胀、，推动水滴作左右移动，是为空气的热胀冷缩。 （带塞玻璃瓶一只，请学生自备） **图纸标注：** 装配示意图　15　——正折线　图中"□□□□"为粘贴处 --- 页面右下角有水印文字"cruboy"
