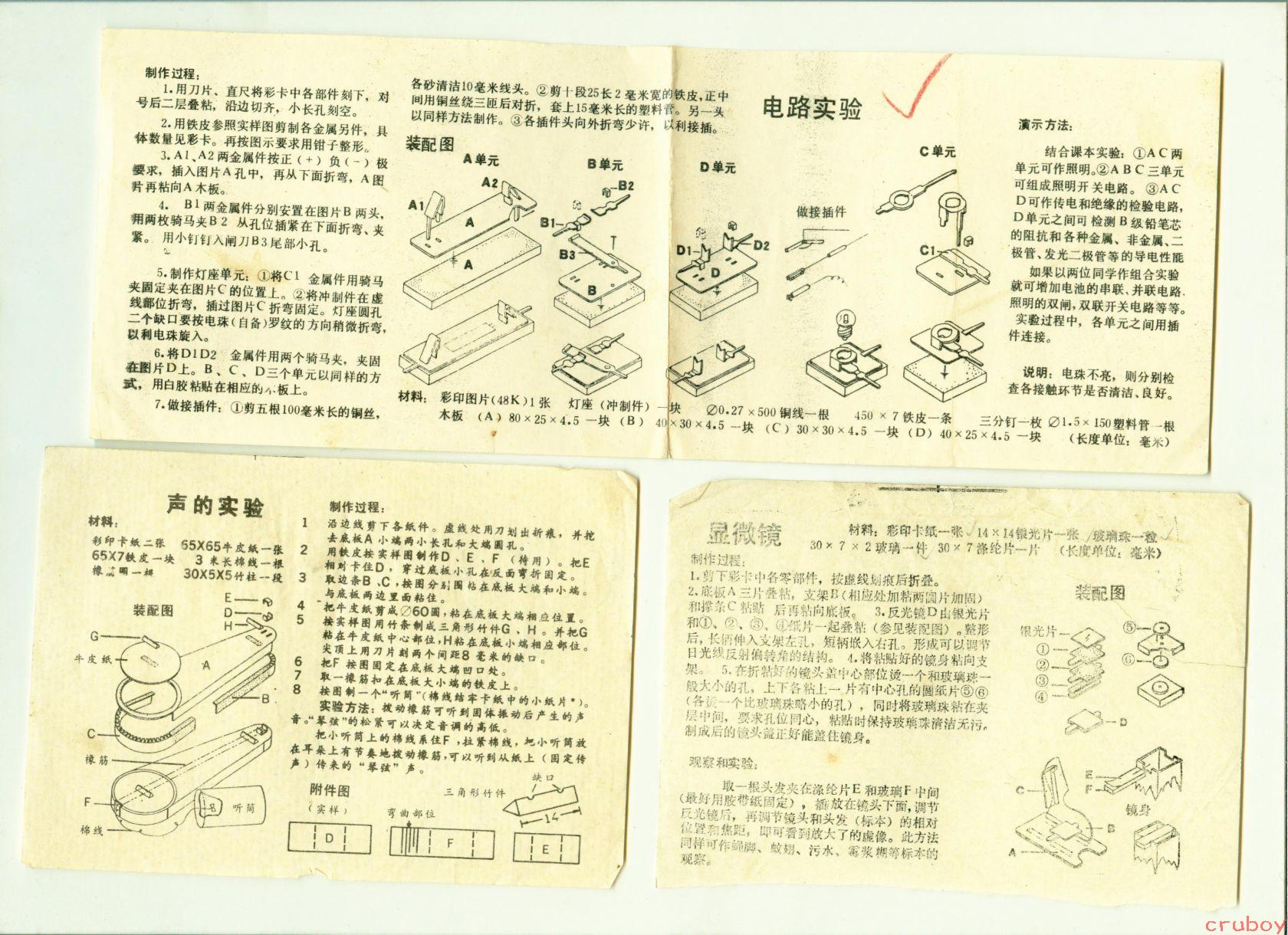

# 图片内容详细描述 图片展示了三张手工制作教具的说明书，内容为电路实验、声实验和显微镜的制作方法。 --- ## 第一张：电路实验说明书 **制作过程：** 1. 用刀片、直尺将彩卡中各部件刻下，对号后二层叠粘，沿边切齐，小长孔刻空。 2. 用铁皮参照实样图剪制各金属另件，具体数量见彩卡。再按图示要求用钳子整形。 3. A1、A2两金属件接正（+）负（-）极要求，插入图片A孔中，再从下面折弯，A图片再粘向A木板。 4. B1两金属件分别安置在图片B两头，用两枚骑马夹B2从孔位插紧在下面折弯、夹紧。用小钉钉入闸刀B3尾部小孔。 5. 制作灯座单元：①将C1金属件用骑马夹固定夹在图片C的位置上。②将冲制件在虚线部位折弯，插过图片C折弯固定。灯座圆孔二个缺口要按电珠（自备）罗纹的方向稍微折弯，以利电珠旋入。 6. 将D1D2金属件用两个骑马夹，夹固在图片D上，B、C、D三个单元以同样的方式，用白胶粘贴在相应的小板上。 7. 做接插件：①剪五根100毫米长的铜丝，各砂清洁10毫米线头。②剪十段25长2毫米宽的铁皮，正中间用铜丝绕三匝后对折，套上15毫米长的塑料管。另一头以同样方法制作。③各插件头向外折弯少许，以利接插。 **装配图：** 包含A单元、B单元、C单元、D单元四个部分 - A单元：A1、A2、A部件 - B单元：B2、B1、B3、B部件 - C单元：做接插件、C1 - D单元：D1、D2 **材料：** - 彩印图片（48K）1张 - 灯座（冲制件）一块 - 0.27×500铜线一根 - 450×7铁皮一条 - 三分钉一枚 - 1.5×150塑料管一根 - 木板：（A）80×25×4.5 一块 （B）40×30×4.5 一块 （C）30×30×4.5 一块 （D）40×25×4.5 一块 - （长度单位：毫米） **演示方法：** 结合课本实验：①AC两单元可作照明。②ABC三单元可组成照明开关电路。③ACD可作传电和绝缘的检验电路，D单元之间可检测B级铅笔芯的阻抗和各种金属、非金属、二极管、发光二极管等的导电性能。如果两位同学组合实验就可增加电池的串联、并联电路，照明的同异，双联开关电路等等。实验过程中，各单元之间用插件连接。 **说明：** 电珠不亮，则分别检查各接触环节是否清洁、良好。 --- ## 第二张：声实验说明书 **材料：** - 彩印卡纸二张 - 65X65牛皮纸一张 - 65X7铁皮一块 - 3米长棉线一根 - 橡皮圈一组 - 30X5X5竹柱一段 **装配图：** 包含A、B、C、D、E、F、G、H等部件，以及牛皮纸、橡皮、棉线等标注，标有"听筒"字样。 **制作过程：** 1. 沿边线剪下各纸件。虚线处用刀刻出折痕，并挖去底板A小端两小长孔和大端圆孔。 2. 用铁皮按实样图制作D、E、F（特用）。把E相对卡住D，穿过底板小孔在反而弯折固定。 3. 取边条B、C，按图分别围贴在底板大端和小端。 4. 与底板两边里面粘住。 5. 把牛皮纸剪成60圆，粘在底板大端相应位置。 6. 按实样图用竹条制成三角形竹件G、H。并把G尖顶上用刀片割两个小同距8毫米的小缺口。 7. 把F按图固定在底板大端凹口处。 8. 按图制一个"听筒"（棉线端穿卡纸中的小纸片"实样"）。 **实验方法：** - "琴弦"的松紧可改变音调的高低 - 拨动橡皮筋可听到固体振动后产生的声音，把小听筒上的棉线穿住F，拉紧棉线，把小听筒放在耳朵上有节奏地拨动橡皮筋，可以听到从纸上（固定传声）传来的"琴弦"声。 **附件图：** 标有"三角形竹件"、"弯曲部位"、"14"、"缺口"等字样，包含D、F、E三个部件图。 --- ## 第三张：显微镜说明书 **材料：** - 彩印卡纸一张 - 14×14银光片一张 - 玻璃珠一粒 - 30×7×2玻璃一件 - 30×7涤纶片一片 - （长度单位：毫米） **制作过程：** 1. 剪下彩卡中各零部件，按虚线划痕后折弯。 2. 底板A三片叠粘，支架B（相应处加粘两圆片加固）和撑条C粘贴后再贴向底板。 3. 反光镜D由银光片和①②③④⑤纸片一起叠粘（参见装配图）。整好后，长柄伸入支架左孔，短柄嵌入右孔。形成可以调节日光线反射偏转度的结构。 4. 将粘好的镜身粘向支架。 5. 在折粘好的镜头盖中心部位设一个和玻璃珠一般大小的孔，上下各贴上1片有中心孔的圆纸片⑤⑥（各设一个比玻璃珠略小的孔），同时将玻璃珠粘在夹层中间，要求孔位同心，粘贴时保持玻璃珠清洁无污，制成后的镜头盖正中能盖住镜身。 **装配图：** 包含镜身（A、B、C、D、E、F）、银光片①至⑥等部件图示。 **观察和实验：** 取一根头发夹在涤纶片E和玻璃F中间（最好用胶带纸固定），遮放在镜头下面，再调节镜头和头发（标本）的相对位置和焦距，即可看到放大了的虚像。此方法同样可作细菌、蚊翅、污水、霉浆糊等标本的观察。 --- **整体说明：** 三张说明书均为手工DIY教具制作指南，分别对应物理（电路、声学）和生物（显微镜）实验，采用了彩印卡纸、铁皮、铜线、玻璃珠等材料制作简易教学仪器。
