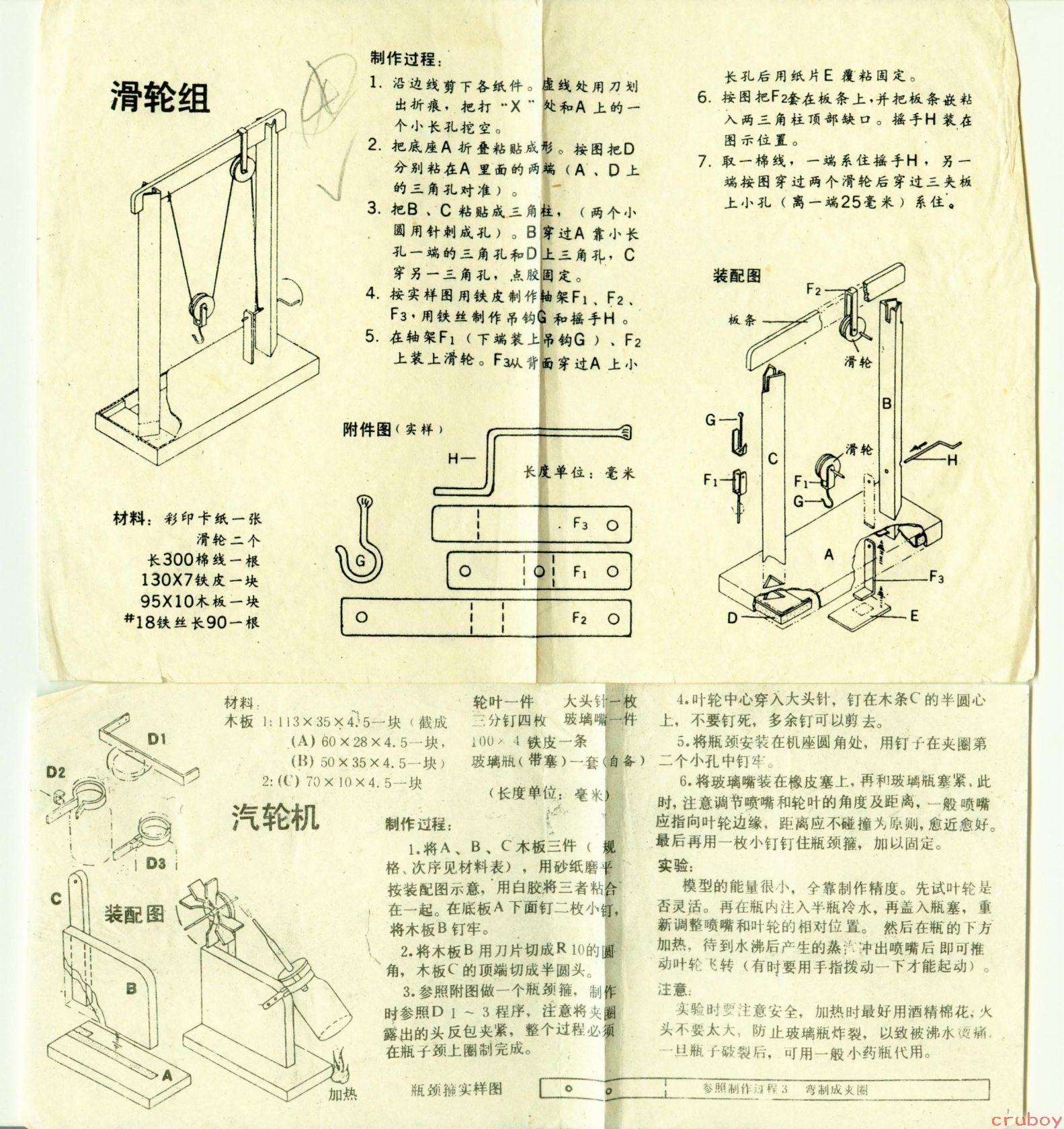

# 图片内容详细描述 这是一张泛黄的旧手工制作图纸（已折成两半），包含两个物理模型的制作说明：**滑轮组**和**汽轮机**。 --- ## 一、上半部分：滑轮组 ### 标题 **滑轮组** ### 左图 滑轮组的立体示意图，显示一个由底座、立柱、顶部横梁、滑轮、吊钩组成的支架结构。 ### 材料清单 > 材料：彩印卡纸一张 > 滑轮二个 > 长300棉线一根 > 130×7铁皮一块 > 95×10木板一块 > #18铁丝长90一根 ### 制作过程： 1. 沿边线剪下各纸件。虚线处用刀划出折痕，把打"×"处和A上的一个小长孔挖空。 2. 把底座A折叠粘贴成形。按图把D分别粘在A里面的两端（A、D上的三角孔对准）。 3. 把B、C粘贴成三角柱，（两个小圆用针刺成孔）。B穿过A靠小长孔一端的三角孔和D上三角孔，C穿另一三角孔，点胶固定。 4. 按实样图用铁皮制作轴架F₁、F₂、F₃，用铁丝制作吊钩G和摇手H。 5. 在轴架F₁（下端装上吊钩G）、F₂上装上滑轮。F₃从背面穿过A上小长孔后用纸片E覆粘固定。 6. 按图把F₂套在板条上，并把板条嵌粘入两三角柱顶部缺口。摇手H装在图示位置。 7. 取一棉线，一端系住摇手H，另一端按图穿过两个滑轮后穿过三夹板上小孔（离一端25毫米）系住。 ### 附件图（实样） - H（摇手） - G（吊钩） - F₃（轴架） - F₁（轴架） - F₂（轴架） - 长度单位：毫米 ### 装配图（右下） 标注：F₂、板条、滑轮、B、G、滑轮、F₁、A、F₃、D、E --- ## 二、下半部分：汽轮机 ### 标题 **汽轮机** ### 左图 零件D1、D2、D3和装配图（A、B、C木板结构），下方有"加热"标注和一个玻璃瓶喷嘴喷向叶轮的图示。 ### 材料 > 材料： > 木板 1：113×35×4.5一块（截成 > （A）60×28×4.5一块， > （B）50×35×4.5一块） > 2：（C）70×10×4.5一块 > 轮叶一件　大头针一枚 > 三分钉四枚　玻璃嘴一件 > 100×4铁皮一条 > 玻璃瓶（带塞）一套（自备） > （长度单位：毫米） ### 制作过程： 1. 将A、B、C木板三件（规格、次序见材料表），用砂纸磨平按装配图示意，用白胶将三者粘合在一起。在底板A下面钉二枚小钉，将木板B钉牢。 2. 将木板B用刀片切成R10的圆角，木板C的顶端切成半圆头。 3. 参照附图做一个瓶颈箍，制作时参照D1～3程序，注意将夹圈露出的头反包夹紧，整个过程必须在瓶子颈上圈制完成。 4. 叶轮中心穿入大头针，钉在木条C的半圆心上，不要钉死，多余钉可以剪去。 5. 将瓶颈安装在机座圆角处，用钉子在夹圈第二个小孔中钉牢。 6. 将玻璃嘴装在橡皮塞上，再和玻璃瓶塞紧，此时，注意调节喷嘴和轮叶的角度及距离，一般喷嘴应指向叶轮边缘，距离应不碰撞为原则，愈近愈好。最后再用一枚小钉钉住瓶颈箍，加以固定。 ### 实验： > 模型的能量很小，全靠制作精度。先试叶轮是否灵活。再在瓶内注入半瓶冷水，再盖入瓶塞，重新调整喷嘴和叶轮的相对位置。然后在瓶的下方加热，待到水沸后产生的蒸汽冲出喷嘴后即可推动叶轮飞转（有时要用手指拨动一下才能起动）。 ### 注意： > 实验时要注意安全，加热时最好用酒精棉花，火头不要太大，防止玻璃瓶炸裂，以致被沸水烫痛，一旦瓶子破裂后，可用一般小药瓶代用。 ### 底部标注 - 加热 - 瓶颈箍实样图 - 参照制作过程3　弯制成夹圈 --- 图片右下角有水印：**cruboy**
