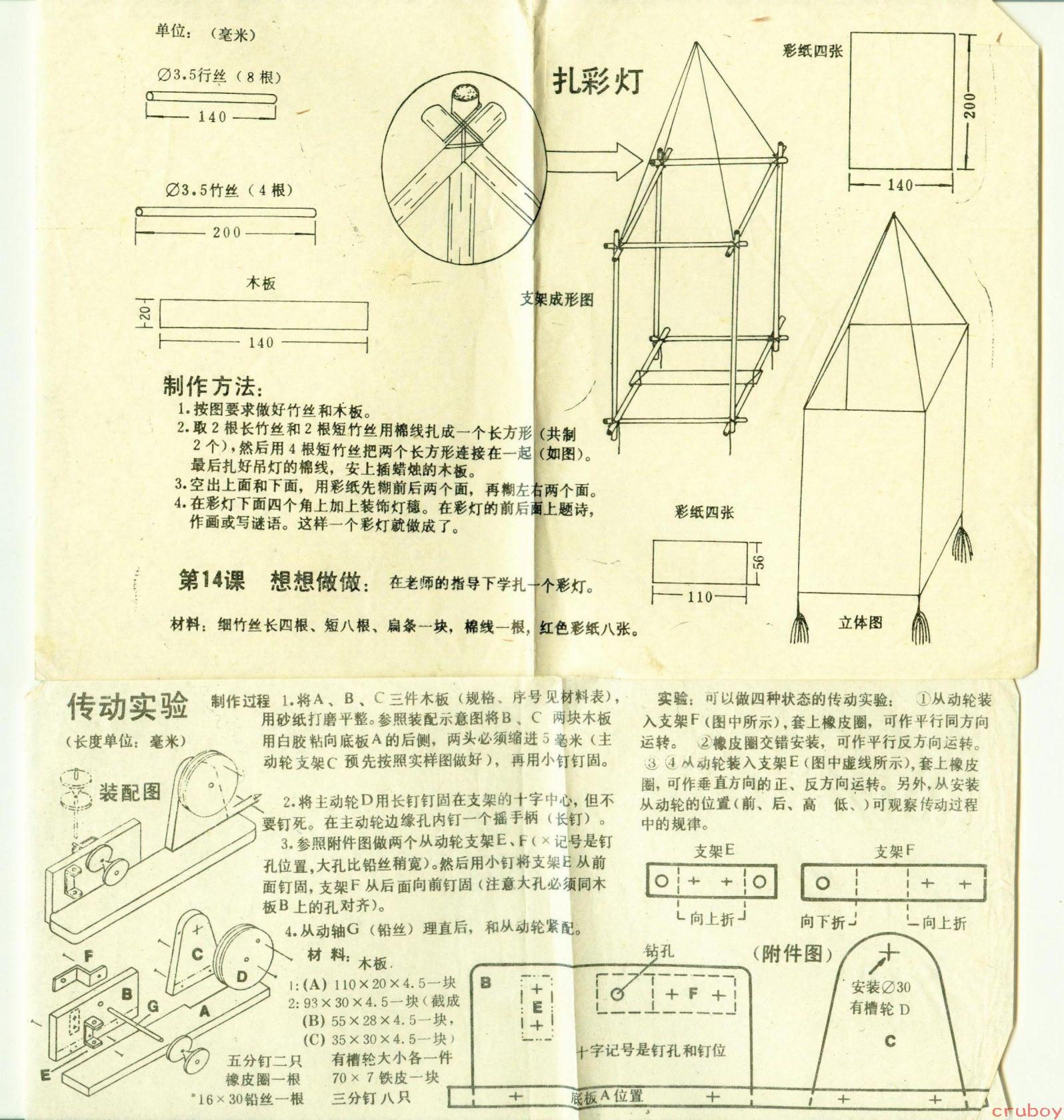

# 图片内容详细描述 这是一张泛黄的手工制作教材页面，包含两个手工项目的制作说明。 --- ## 第一部分：扎彩灯 ### 材料规格图（单位：毫米） - **Ø3.5行丝（8根）**：长度140 - **Ø3.5竹丝（4根）**：长度200 - **木板**：尺寸 140 × 20 - **彩纸四张**：尺寸 140 × 200 - **彩纸四张**：尺寸 110 × 150 ### 示意图 - 扎彩灯绑扎节点图 - 支架成形图 - 立体图（展示成品彩灯） ### 制作方法： 1. 按图要求做好竹丝和木板。 2. 取2根长竹丝和2根短竹丝用棉线扎成一个长方形（共制2个），然后用4根短竹丝把两个长方形连接在一起（如图）。最后扎好吊灯的棉线，安上插蜡烛的木板。 3. 空出上面和下面，用彩纸先糊前后两个面，再糊左右两个面。 4. 在彩灯下面四个角上加上装饰灯穗。在彩灯的前后画上题诗、作画或写谜语。这样一个彩灯就做成了。 ### 第14课 想想做做 在老师的指导下学扎一个彩灯。 **材料**：细竹丝长四根、短八根、扁条一块，棉线一根，红色彩纸八张。 --- ## 第二部分：传动实验（长度单位：毫米） ### 装配图 展示了完整的传动装置装配图，标注了各部件位置（A、B、C、D、E、F、G等） ### 制作过程： 1. 将A、B、C三件木板（规格、序号见材料表），用砂纸打磨平整。参照装配示意图将B、C两块木板用白胶粘向底板A的后侧，两头必须缩进5毫米（主动轮支架C预先按照实样图做好），再用小钉钉固。 2. 将主动轮D用长钉钉固在支架的十字中心，但不要钉死。在主动轮边缘孔内钉一个摇手柄（长钉）。 3. 参照附件图做两个从动轮支架E、F（×记号是钉孔位置，大孔比铝丝稍宽）。然后用小钉将支架E从前面钉固，支架F从后向前钉固（注意大孔必须同木板B上的孔对齐）。 4. 从动轴G（铅丝）理直后，和从动轮紧配。 ### 材料（木板）： 1. (A) 110×20×4.5 一块 2. 93×30×4.5 一块（截成） - (B) 55×28×4.5 一块 - (C) 35×30×4.5 一块 3. 五分钉二只、橡皮圈一根、70×7铁皮一块、有槽轮大小各一件 4. 16×30铅丝一根、三分钉八只 ### 实验： 可以做四种状态的传动实验： ① 从动轮装入支架F（图中所示），套上橡皮圈，可作平行同方向运转。 ② 橡皮圈交错安装，可作平行反方向运转。 ③④ 从动轮装入支架E（图中虚线所示），套上橡皮圈，可作垂直方向的正、反方向运转。另外，从安装从动轮的位置（前、后、高、低）可观察传动过程中的规律。 ### 支架E 和 支架F 图 - 支架E：向上折 - 支架F：向下折 / 向上折 ### 附件图 - 铅孔位置标注 - 十字记号是钉孔和钉位 - 底板A位置 - 安装Ø30有槽轮D（C部件图示） --- 页面右下角有 "cruboy" 水印。整体为复古风格的手工课教材，内容涉及传统扎彩灯和简易机械传动实验两个手工制作项目。
