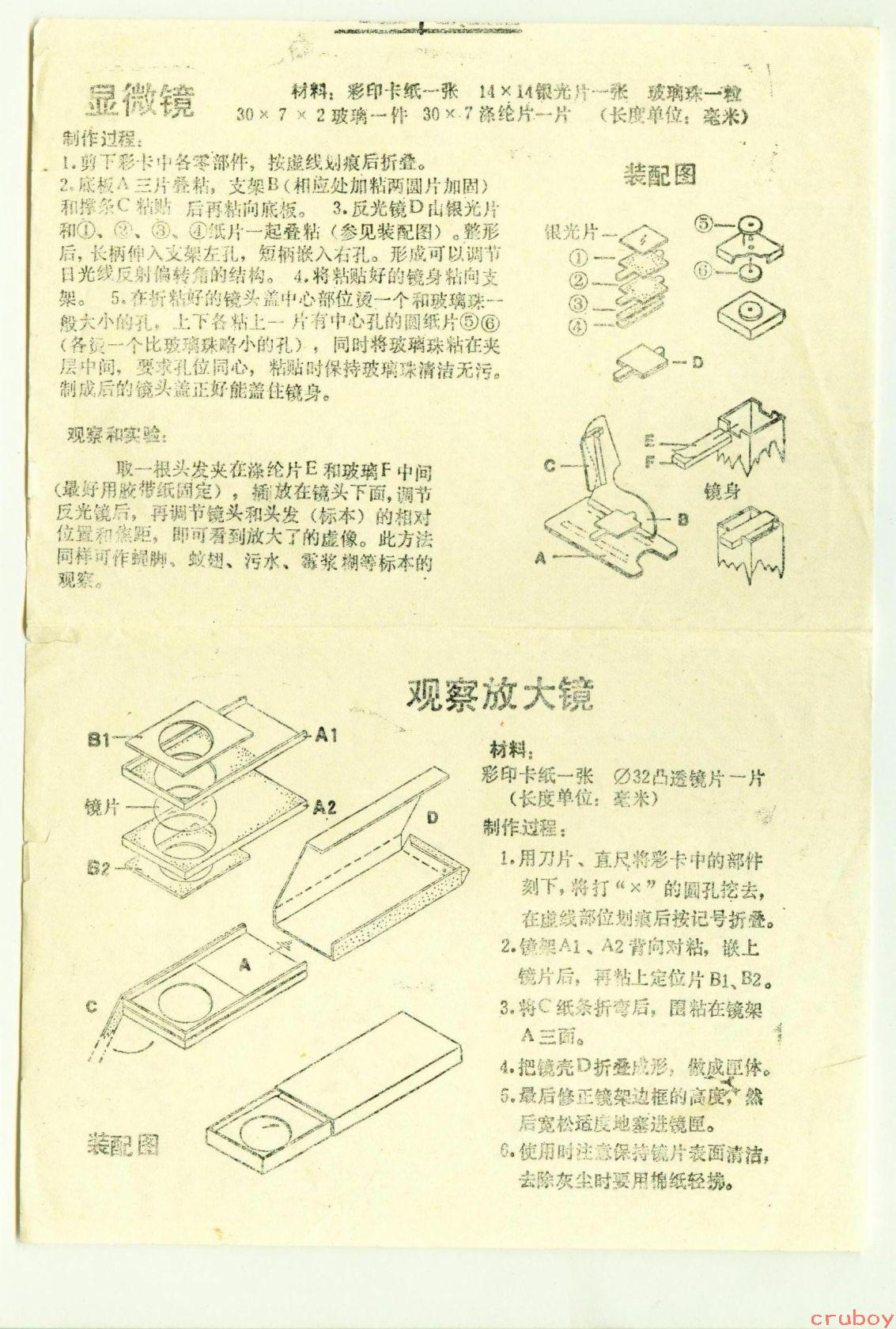

# 图片内容详细描述 这是一张手工制作的科技小制作说明书，纸张泛黄，分为上、下两个部分，分别介绍两种光学仪器的制作方法。 --- ## 上半部分：显微镜 **标题：** 显微镜 **材料：** 彩印卡纸一张　14×14银光片一张　玻璃珠一颗 30×7×2玻璃一件　30×7涤纶片一片　（长度单位：毫米） **制作过程：** 1. 剪下彩卡中各零部件，按虚线划痕后折叠。 2. 底板A三片叠粘，支架B（相应处加粘两圆片加固）和撑条C粘贴后再粘向底板。　3. 反光镜D由银光片和①、②、③、④纸片一起叠粘（参见装配图）。整形后，长柄伸入支架左孔，短柄嵌入右孔。形成可以调节日光线反射偏转角的结构。　4. 将粘贴好的镜身粘向支架。　5. 在折粘好的镜头盖中心部位烫一个和玻璃珠一般大小的孔。上下各粘上一片有中心孔的圆纸片⑤⑥（各烫一个比玻璃珠略小的孔），同时将玻璃珠粘在夹层中间，要求孔位同心，粘贴时保持玻璃珠清洁无污。制成的镜头盖正好能盖住镜身。 **观察和实验：** 取一根头发夹在涤纶片E和玻璃F中间（最好用胶带纸固定），铺放在镜头下面，调节反光镜后，再调节镜头和头发（标本）的相对位置和焦距，即可看到放大了的虚像。此方法同样可作蝇脚、蚊翅、污水、霉浆糊等标本的观察。 **装配图标注：** - 银光片 - ①　②　③　④ - ⑤、⑥ - C、D、B、A - E、F - 镜身 --- ## 下半部分：观察放大镜 **标题：** 观察放大镜 **材料：** 彩印卡纸一张　Ø32凸透镜片一片 （长度单位：毫米） **制作过程：** 1. 用刀片、直尺将彩卡中的部件刻下，将打"×"的圆孔挖去，在虚线部位划痕后按记号折叠。 2. 镜架A1、A2背向对粘，嵌上镜片后，再粘上定位片B1、B2。 3. 将C纸条折弯后，围粘在镜架A三面。 4. 把镜壳D折叠成形，做成匣体。 5. 最后修整镜架边框的高度，然后宽松适度地塞进镜匣。 6. 使用时注意保持镜片表面清洁，去除灰尘时要用棉轻轻拂。 **装配图标注：** - B1、A1 - 镜片 - A2 - B2 - D - A - C --- **右下角水印：** "cruboy" 整张图片为黑白印刷的手工制作图解，包含详细的零部件分解图和组装示意图，用于指导读者制作简易的显微镜和观察放大镜。
