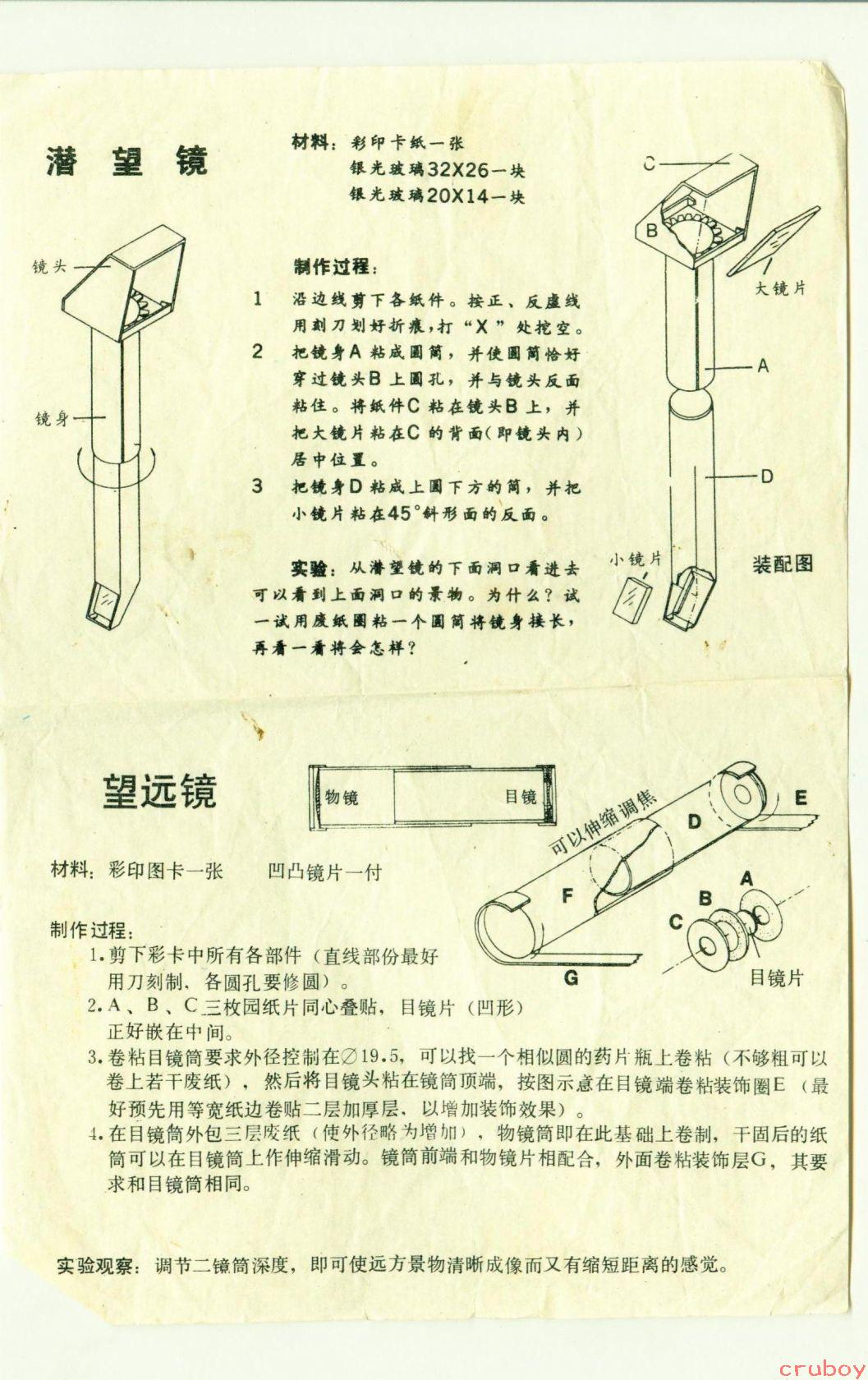

# 图片内容详细描述 这是一张泛黄的手工制作说明书纸页，介绍了两种简易光学仪器的制作方法。 ## 上半部分：潜望镜 **标题：** 潜望镜 **左侧图示：** 展示了潜望镜成品的立体结构图，标注了： - 镜头 - 镜身 **中间文字：** - **材料：** 彩印卡纸一张、银光玻璃32×26一块、银光玻璃20×14一块 - **制作过程：** 1. 沿边线剪下各纸件。按正、反虚线用刻刀划好折痕，打"×"处挖空。 2. 把镜身A粘成圆筒，并使圆筒恰好穿过镜头B上圆孔，并与镜头反面粘住。将纸件C粘在镜头B上，并把大镜片粘在C的背面（即镜头内）居中位置。 3. 把镜身D粘成上圆下方的筒，并把小镜片粘在45°斜形面的反面。 **实验：** 从潜望镜的下面洞口看进去可以看到上面洞口的景物。为什么？试一试用废纸圈粘一个圆筒将镜身接长，再看一看将会怎样？ **右侧图示：** 装配图，标注了C、B、大镜片、A、D、小镜片等部件位置。 ## 下半部分：望远镜 **标题：** 望远镜 **左侧文字：** - **材料：** 彩印图卡一张、凹凸镜片一付 - **制作过程：** 1. 剪下彩卡中所有各部件（直线部份最好用刀刻制，各圆孔要修圆）。 2. A、B、C三枚圆纸片同心叠贴，目镜片（凹形）正好嵌在中间。 3. 卷粘目镜筒要求外径控制在∅19.5，可以找一个相似圆的药片瓶上卷粘（不够粗可以卷上若干废纸），然后将目镜头粘在镜筒顶端，按图示意在目镜端卷粘装饰圈E（最好预先用等宽纸边卷贴二层加厚层，以增加装饰效果）。 4. 在目镜筒外包三层废纸（使外径略为增加），物镜筒即在此基础上卷制，干固后的纸筒可以在目镜筒上作伸缩滑动。镜筒前端和物镜片相配合，外面卷粘装饰层G，其要求和目镜筒相同。 **右侧图示：** - 顶部标注"物镜"和"目镜" - 中间显示主结构图，标注"可以伸缩调焦"、D、F、E、G等部件 - 右下方显示目镜片的同心圆结构，标注A、B、C、目镜片 **底部文字：** - **实验观察：** 调节二镜筒深度，即可使远方景物清晰成像而有缩短距离的感觉。 页面右下角有"cruboy"水印签名。
