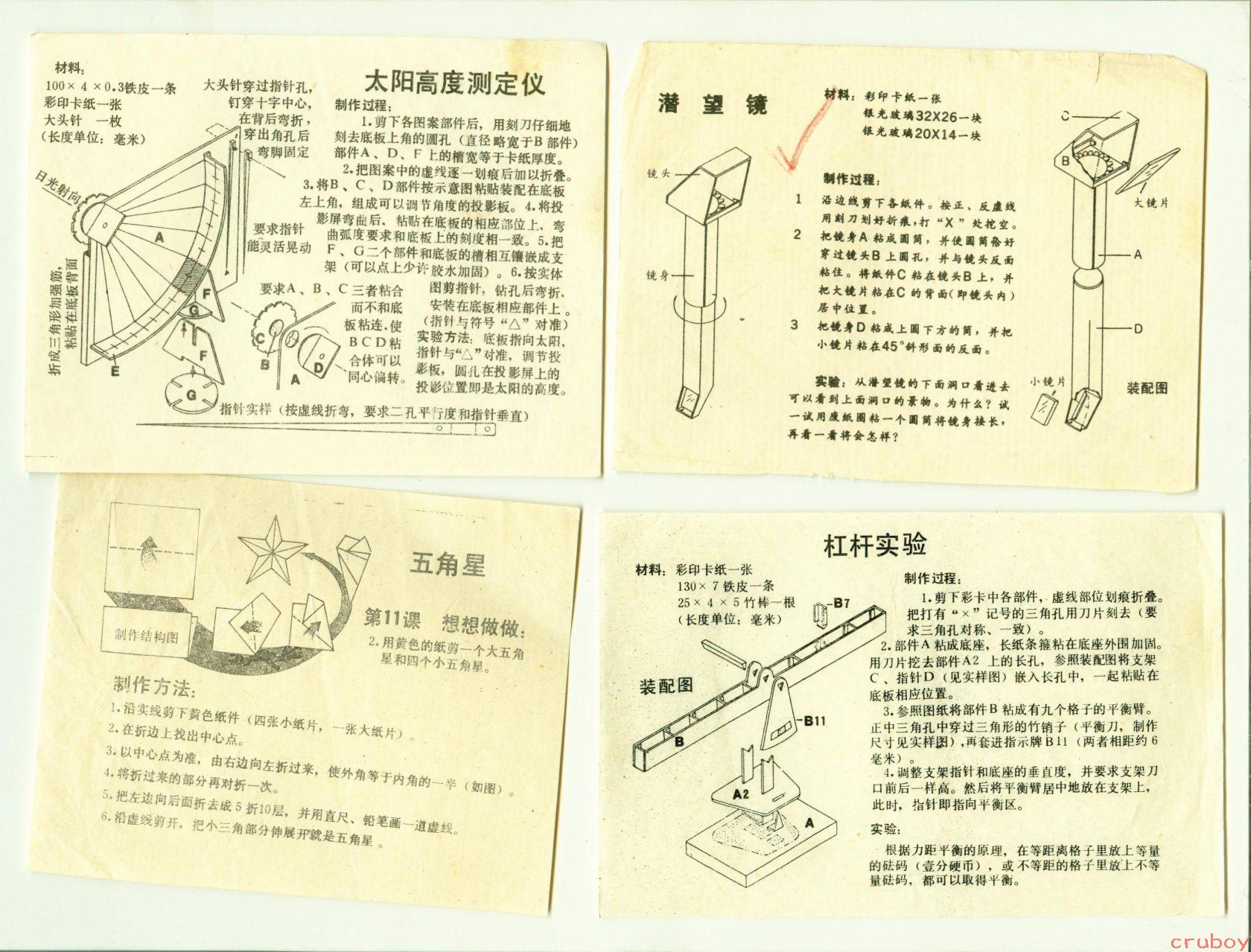

# 图片内容详细描述 图片为一张扫描件，包含四个手工制作教程卡片，呈2×2排列，每张卡片都有标题、材料说明、制作过程和示意图。 --- ## 第一张（左上）：太阳高度测定仪 **材料：** 100×4×0.3铁皮一条 彩印卡纸一张 大头针一枚 （长度单位：毫米） **示意图标注：** - 日光射向 - 折成三角形加强筋，粘贴在底板背面 - 大头针穿过指针孔，钉穿十字中心，在背后弯折，穿出角孔后弯脚固定 - 要求指针能灵活晃动 - 要求A、B、C三者结合面不和底板粘连，使BCD结合体可以同心周转 - 指针实样（按虚线折弯，要求二孔平行度和指针垂直） - 图中标注部件：A、E、F、G、B、C、D **制作过程：** 1. 剪下各图案部件后，用刻刀仔细地刻去底板上角的圆孔（直径略宽于B部件）部件A、D、F上的槽宽等于卡纸厚度。 2. 把图案中的虚线逐一划痕后加以折叠。 3. 将B、C、D部件按示意图粘装配在底板左上角，组成可以调节角度的投影板。 4. 将投影屏弯曲后，粘贴在底板的相应部位上。弯曲弧度要求和底板上的刻度相一致。 5. 把F、G二个部件和底板的槽相互镶嵌成支架（可以上少许胶水加固）。 6. 按实体图剪指针，钻孔后弯折，安装在底板相应部件上。（指针与符号"△"对准） **实验方法：** 底板指向太阳，指针与"△"对准，调节投影板、圆孔在投影屏上的投影位置即是太阳的高度。 --- ## 第二张（右上）：潜望镜 **材料：** 彩印卡纸一张 银光玻璃32×26一块 银光玻璃20×14一块 **示意图标注：** 镜头、镜身、大镜片、小镜片、A、C、B、D **制作过程：** 1. 沿线裁剪下备纸件。按正、反虚线用刻刀划好折痕，打"×"处挖空。 2. 把镜身A粘成圆筒，并使圆筒恰好穿过镜头B上圆孔，并与镜头反面粘住。将纸件C粘在镜头B上，并把大镜片粘在C的背面（即镜头内）居中位置。 3. 把镜身D粘成上圆下方的筒，并把小镜片粘在45°斜形面的反面。 **实验：** 从潜望镜的下面洞口看进去可以看到上面洞口的景物。为什么？试一试用废纸筒粘一个圆筒将镜身换长，再看一看将会怎样？ --- ## 第三张（左下）：五角星 **第11课 想想做做：** 用黄色的纸剪一个大五角星和四个小五角星。 **示意图：** 制作结构图，包含五个纸片的折叠示意 **制作方法：** 1. 沿实线剪下黄色纸件（四张小纸片，一张大纸片）。 2. 在折边上找出中心点。 3. 以中心点为准，由右边向左折过来。 4. 将折过来的部分再对折一次，使外角等于内角的一半（如图）。 5. 把左边向后面折去成5折10层，并用直尺、铅笔画一道虚线。 6. 沿线剪开，把小三角部分伸展开就是五角星。 --- ## 第四张（右下）：杠杆实验 **材料：** 彩印卡纸一张 130×7铁皮一条 25×4×5竹棒一根 （长度单位：毫米） **示意图标注：** 装配图、B7、B11、B、A2、A **制作过程：** 1. 剪下彩卡中各部件，虚线部位划痕折叠。把打有"×"记号的三角孔用刀片刻去（要求三角孔对称、一致）。 2. 部件A粘成底座，长纸条箍粘在底座外围加固。用刀片挖去部件A2上的长孔，参照装配图将支架C、指针D（见实样图）嵌入长孔中，一起粘贴在底板相应位置。 3. 参照图纸将部件B粘成有九个格子的平衡臂。正中三角孔中穿过三角形的竹销子（平衡力，制法尺寸见实样图），再套进指示牌B11（两者相距约6毫米）。 4. 调整支架指针和底座的垂直度，并要求支架刀口前后一样高。然后将平衡臂居中地放在支架上，此时，指针即指向平衡区。 **实验：** 根据力矩平衡的原理，在等距离格子里放上等量的砝码（一分硬币），或不等距的格子里放上不等量砝码，都可以取得平衡。 --- 图片右下角有"cruboy"水印。
