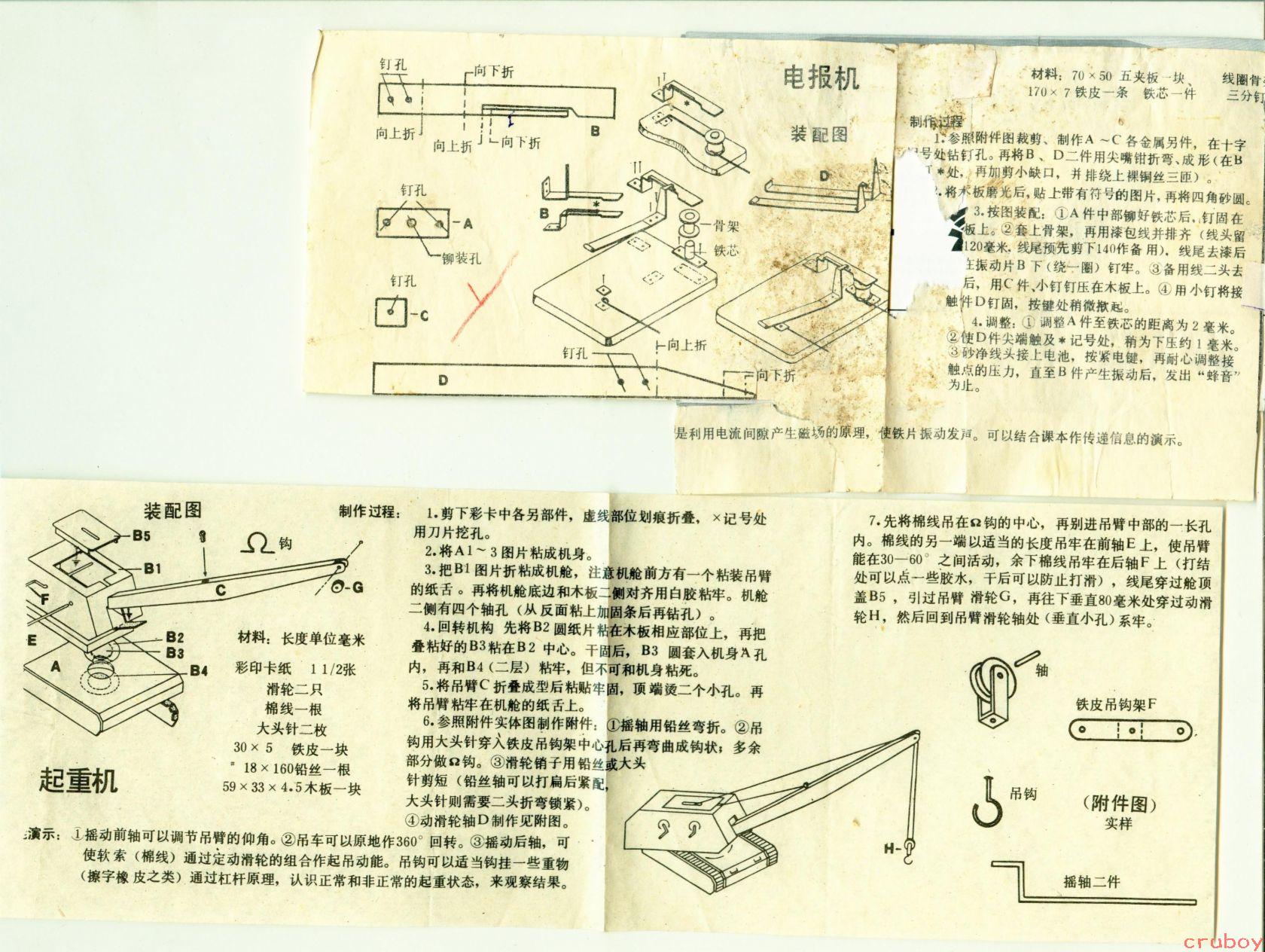

# 图片内容详细描述 这是一张扫描的图片，显示了两张泛黄的旧式中国小学自然/手工课教具制作说明卡片，纸张已经发黄并有破损痕迹。 --- ## 上方卡片：**电报机装配图** ### 图示内容（左侧） - 标有 **A、B、C、D** 四个零件的拆解图 - 标注包括："钉孔"、"向上折"、"向下折"、"铆装孔"、"骨架"、"铁芯" - 右侧为完整的电报机装配立体图 - 中间有一个红色 "✓" 标记 ### 文字内容（右侧） **标题：电报机 装配图** **材料：** - 70×50 五夹板一块 - 170×7 铁皮一条 - 铁芯一件 - 线圈骨架 - 三分钟（部分文字残缺） **制作过程：** 1. 参照附件图裁剪、制作A~C各金属另件，在十字★号处钻钉孔。再将B、D二件用尖嘴钳折弯、成形（在B下★处），再加剪小缺口，并排绕上裸铜丝三匝）。 2. 将木板磨光后，贴上带有符号的图片，再将四角砂圆。 3. 按图装配：①A件中部铆好铁芯后，钉固在木板上。②套上骨架，再用漆包线并排齐（线头留120毫米。线尾预先剪下140件备用）。线尾去漆后上振动片B下（绕一圈）钉牢。③备用线二头去锡后，用C件、小钉钉压在木板上。④用小钉将接触件D钉固，按键处稍微掀起。 4. 调整：①调整A件至铁芯的距离为2毫米。②使D件尖端触及★记号处，稍为下压约1毫米。③砂净线头接上电池，按紧电键，再耐心调整接触点的压力，直至B件产生振动后，发出"蜂音"为止。 **底部说明：** 是利用电流间隙产生磁场的原理，使铁片振动发响。可以结合课本作传递信息的演示。 --- ## 下方卡片：**起重机装配图** ### 图示内容 - 左侧：标有 **A、B1、B2、B3、B4、B5、E、F** 等部件的起重机爆炸图 - 标注包括 "Ω 钩"、"C"、"G" - 中间：起重机的整体立体图，标注 "H" - 右侧：（附件图）显示 **铁皮吊钩架F、吊钩、摇轴二件、轴** 等零件 - 右下角有 "实样" 字样 ### 文字内容 **标题：起重机 装配图** **制作过程：** 1. 剪下彩卡中各另部件，虚线部位划痕折叠，×记号处用刀片挖孔。 2. 将A1~3图片粘成机身。 3. 把B1图片折粘成机舱，注意机舱前方有一个粘装吊臂的纸舌。再将机舱底边和木板二侧对齐用白胶粘牢。机舱二侧有四个轴孔（从反面粘上加固条后再钻孔）。 4. 回转机构 先将B2圆纸片粘在木板相应部位上，再把叠粘好的B3粘在B2中心。干固后，B3圆套入机身A孔内，再和B4（二层）粘牢，但不可和机身粘死。 5. 将吊臂C折叠成型后粘贴牢固，顶端烫二个小孔。再将吊臂粘牢在机舱的纸舌上。 6. 参照附件实体图制作附件：①摇轴用铅丝弯折。②吊钩用大头针穿入铁皮吊钩架中心孔后再弯曲成钩状；多余部分做Ω钩。③滑轮销子用铅丝或大头针剪短（铅丝轴可以打扁后紧配，大头针则需要二头折弯锁紧）。④动滑轮轴D制作见附图。 7. 先将棉线吊在Ω钩的中心，再进吊臂中部的一长孔内。棉线的另一端以适当的长度吊牢在前轴E上，使吊臂能在30~60°之间活动，余下棉线吊牢在后轴F上（打结处可以点一些胶水，干后可以防止打滑），线尾穿过舱顶盖B5，引过吊臂滑轮G，再往下垂80毫米处穿过动滑轮H，然后回到吊臂滑轮轴处（垂直小孔）系牢。 **材料：**（长度单位毫米） - 彩印卡纸 11/2张 - 滑轮二只 - 棉线一根 - 大头针二枚 - 30×5 铁皮一块 - Φ18×160 铅丝一根 - 59×33×4.5木板一块 **演示：** ①摇动前轴可以调节吊臂的仰角。②吊车可以原地作360°回转。③摇动后轴，可使软索（棉线）通过定动滑轮的组合作起吊功能。吊钩可以适当钩挂一些重物（擦字橡皮之类）通过杠杆原理，认识正常和非正常的起重状态，来观察结果。 --- **右下角水印：** craboy
