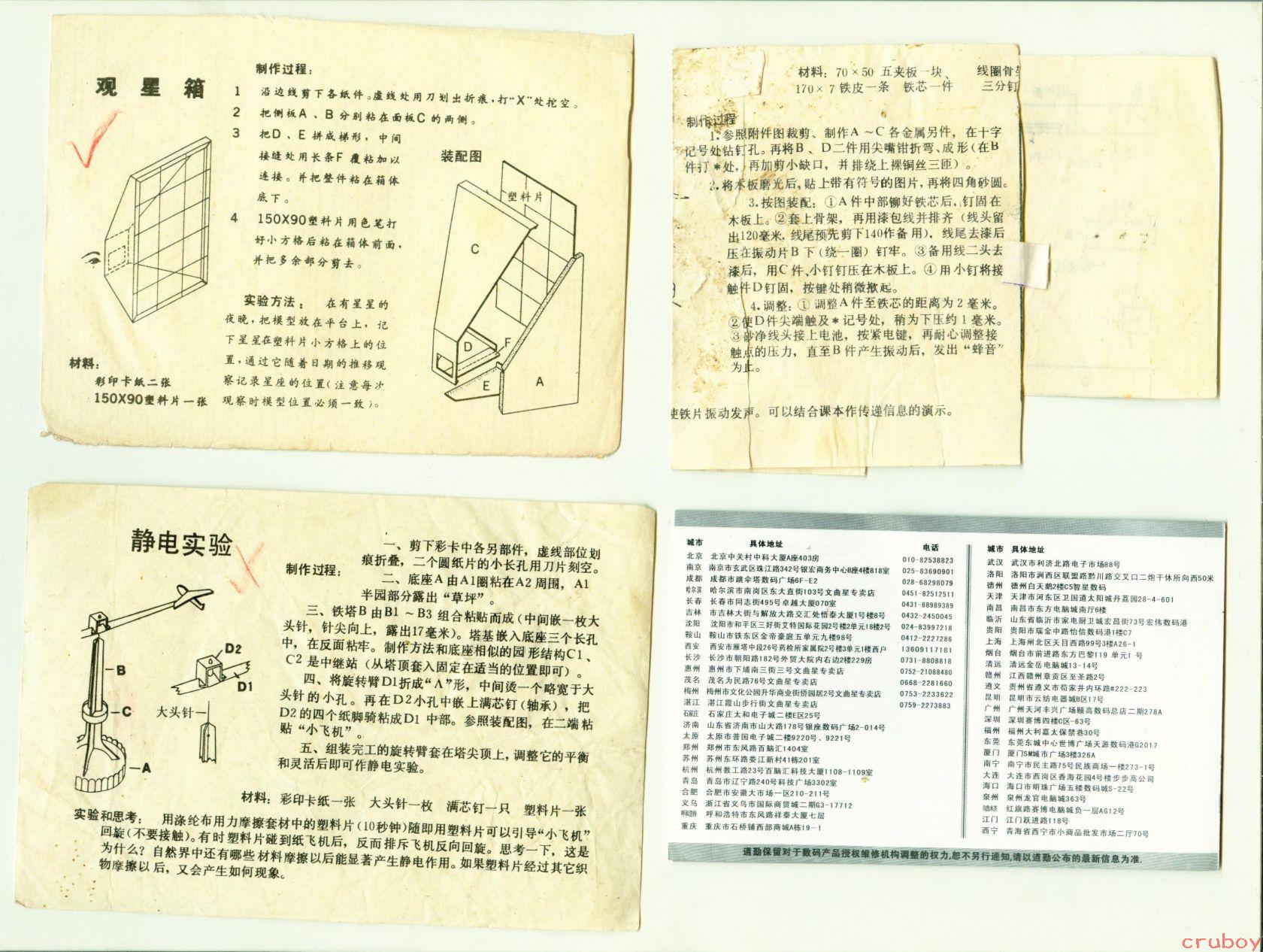

# 图片内容详细描述 图片显示四张泛黄的旧纸张和一张印刷品，内容为中文实验制作说明和地址列表。 --- ## 第一张（左上）：观星箱制作说明 **标题：** 观星箱 **制作过程：** 1. 沿边线剪下各纸件。虚线处用刀划出折痕，打"×"处挖空。 2. 把侧板A、B分别粘在面板C的两侧。 3. 把D、E拼成梯形，中间接缝处用长条F覆粘加以连接。并把垫件粘在箱体底下。 4. 150×90塑料片用色笔打好小方格后粘在箱体前面，并把多余部分剪去。 **实验方法：** 在有星星的夜晚，把模型放在平台上，记下星星在塑料片小方格上的位置，通过它随着日期的推移观察记录星座的位置（注意每次观察时候位置必须一致）。 **材料：** 彩印卡纸二张；150×90塑料片一张 **配图：** 立体箱体示意图（标注C、A、E、D、F部件）及装配图 --- ## 第二张（右上）：铁片振动发声实验说明 **材料：** 70×50五夹板一块；170×7铁皮一条；铁芯一件 **制作过程：** 1. 参照附件图裁剪、制作A~C各金属另件，在十字记号处钻钉孔。再将B、D二件用尖嘴钳折弯、成形（在B件打×处），再加剪小缺口，并排绕上裸铜丝三圈。 2. 将木板磨光后，贴上带有符号的图片，再将四角砂圆。 3. 按图装配： ① A件中部铆好铁芯后，钉固在木板A上。 ② 套上骨架，再用漆包线并排齐（线头留出120毫米，线尾预先剪下140件备用），线尾去漆后压住振动片B下（绕一圈）钉牢。 ③ 备用线二头去漆后，用C件、小钉钉压在木板上。 ④ 用小钉将接触片D钉紧，按键处稍微撒起。 4. 调整： ① 调整A件至铁芯的距离为2毫米。 ② 使D件尖端触及＊记号处，稍为下压约1毫米。 ③ 涉净线头接上电池，按紧电键，再耐心调整接触点的压力，直至B件产生振动后，发出"蜂音"为止。 **说明：** 铁片振动发声。可以结合课本作传递信息的演示。 --- ## 第三张（左下）：静电实验制作说明 **标题：** 静电实验 **制作过程：** 一、剪下彩卡中各另部件，虚线部位划痕折叠，二个圆纸片的小长孔用刀片刻空。 二、底座A由A1圈粘在A2周围，A1半圆部分露出"草垛"。 三、铁塔B由B1~B3组合粘贴而成（中间嵌一枚大头针，针尖向上，露出17毫米）。塔基嵌入底座三个长孔中，在反面粘牢。制作方法和底座相似的圆形结构C1、C2是中继站（从塔顶套入固定在适当的位置即可）。 四、将旋转臂D1折成"A"形，中间烫一个略宽于大头针的小孔。再在D2小孔中嵌上满芯钉（轴承），把大头针的四个纸脚粘贴到D1中部。参照装配图，在二端粘贴"小飞机"。 五、组装完工的旋转臂套在塔尖顶上，调整它的平衡和灵活后即可作静电实验。 **配图：** 铁塔、底座、大头针、旋转臂等部件示意图，标注A、B、C、D1、D2、大头针等部件 **材料：** 彩印卡纸一张　大头针一枚　满芯钉一只　塑料片一张 **实验和思考：** 用涤纶布用力摩擦盒材中的塑料片（10秒钟）随即用塑料片可以引导"小飞机"回旋（不要接触）。有时塑料片碰到纸飞机后，反而排斥飞机反向回旋。思考一下，这是为什么？自然界中还有哪些材料摩擦以后能显著产生静电作用。如果塑料片经过其它织物摩擦以后，又会产生如何现象。 --- ## 第四张（右下）：数码产品维修机构地址表 **表头：** 城市 | 具体地址 | 电话 **地址列表（部分）：** | 城市 | 具体地址 | 电话 | |------|---------|------| | 北京 | 北京中关村中科大厦A座403店 | 010-82538823 | | 南京 | 南京市玄武区珠江路342号银英商务中心6楼*#818室 | 025-83690901 | | 成都 | 成都市府华路数码广场6F-E2 | 028-68298079 | | 哈尔滨 | 哈尔滨市南岗区东大直街103号文曲星专卖店 | 0451-82512511 | | 长春 | 长春市同志街495号卓越大厦070室 | 0431-8989389 | | 吉林 | 吉林省吉林市解放大路文汇处桥泰大厦1号楼8号 | 0432-2450045 | | 沈阳 | 沈阳市和平区三好街文特国际花园2号楼2单元1楼18楼2号 | 024-83997218 | | 鞍山 | 鞍山市铁东区金帝豪庭五单元九楼9号 | 0412-2227286 | | 西安 | 西安市雁塔中路29号西新业家族院2号楼3单元1楼西门 | 13609117181 | | 长沙 | 长沙市朝阳路182号外贸大楼内右边2楼229房 | 0731-8808818 | | 惠州 | 惠州市下塘南三街三号文曲星专卖店 | 0752-21088480 | | 茂名 | 茂名市民路76号文曲星专卖店 | 0668-2281660 | | 湛江 | 湛江市步行街文曲星专卖店 | 0759-2233622 | | 韶关 | 韶关市武江区惠民路B栋*25号 | 0759-2273883 | | 济南 | 山东省济南市山大路178号银座数码广场2-014号 | | | 太原 | 太原市省国电子城二楼A820号、9221号 | | | 郑州 | 郑州市东风路百脑汇1404室 | | | 苏州 | 苏州东环路娄江新村4栋201室 | | | 杭州 | 杭州市工路23号百脑汇科技大厦1108-1109室 | | | 青岛 | 青岛市辽宁路1324号科技广场3302室 | | | 合肥 | 合肥市安徽大学第一学区210-211号 | | | 义乌 | 义乌市乌市义乌市国际商贸城二间63-17712 | | | 呼和浩特 | 呼和浩特市东风路祥泰大厦七层 | | | 重庆 | 重庆市石桥铺西百微城A栋19-1 | | **第二栏：** | 城市 | 具体地址 | |------|---------| | 武汉 | 武汉市利济北路电子市场88号 | | 洛阳 | 洛阳市涧西区联盟路黔川路交叉口二处千休所南西50米 | | 德州 | 德州市天衢路楼C5贺皇数码 | | 天津 | 天津市河东区卫国道太阳城丹昆园28-4-601 | | 南昌 | 南昌市东大电脑城内6楼 | | 临沂 | 山东省临沂市家电城批发市场南门楼A座 | | 洛阳 | 贵阳市黄金路南华数码港1楼C7 | | 上海 | 上海闸北区天目西路99号3楼A26-1 | | 烟台 | 烟台市前进路东方巴黎119单元1号 | | 诸暨 | 诸暨市苍岩电脑城13-14号 | | 福州 | 福州市利嘉大际街7路 | | 东莞 | 东莞市光明中学育才路4号 | | 厦门 | 厦门SM城市广场2楼326A | | 南宁 | 南宁市民主路75号民族商场一楼273-1号 | | 大连 | 大连市西岗区长春花园4号楼步步高公司 | | 海口 | 海口市明珠广场五楼数码城S-22号 | | 泉州 | 泉州万星电脑城363号 | | 喀什 | 红旗路装饰电脑城负一层A612号 | | 江门 | 江门跃进路118号 | | 西宁 | 青海省西宁市小商品批发市场二厅70号 | **底部说明：** 请您保留好对于数码产品授权维修机构调整的权力，您可另行通知。请以遭勒公布的最新信息为准。 **右下角水印：** cruboy --- 四张纸均已泛黄，显示为旧文献保存品，前三张为手工制作的科学实验教学材料，第四张为印刷品（似为某数码产品厂商的全国维修网点目录）。
