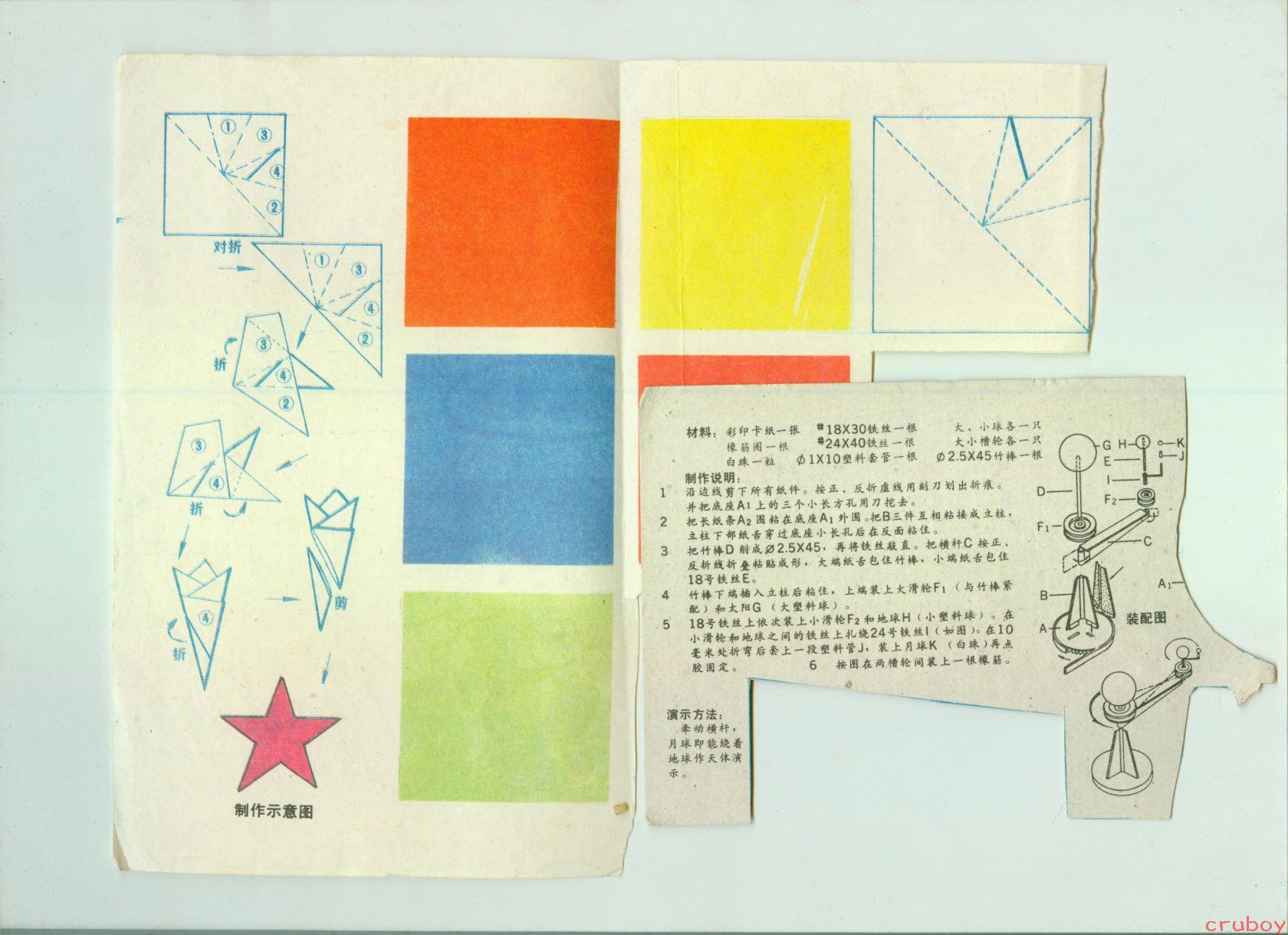

# 图片内容描述 这是一张手工制作说明书的扫描件，展示了制作几何剪纸（红星）和日晷仪器的步骤。图片分为几个主要部分： ## 左侧：红星制作示意图 展示了折纸剪红星的步骤： - 标号①②③④的折叠步骤图 - 文字标注："对折"、"折"、"剪" - 最终成品：一个红色五角星 - 底部标注："**制作示意图**" ## 中部：彩色纸张展示 六张正方形彩色纸： - 上排：橙色、黄色 - 中排：蓝色、红色 - 下排：绿色（右下角有一小块） ## 右侧：日晷（日影仪）制作说明 ### 材料清单 **材料：** - 彩印卡纸一张 - 橡筋圈一根 - 白珠一粒 - #18X30铁丝一根 - #24X40铁丝一根 - Ø1X10塑料套管一根 - Ø2.5X45竹棒一根 - 大、小球各一只 - 大小槽轮各一只 ### 制作说明 1. 沿边线剪下所有纸件。按正、反折虚线用剃刀划出折痕，并把底座A1上的三个小长方孔用刀挖去。 2. 把长纸条A2围粘在底盘A1外围。把B三件互相粘接成立柱，立柱下部纸舌穿过底座小长孔后在反面粘住。 3. 把竹棒D削成Ø2.5X45，再将铁丝敲直。把横杆C按正、反折线折叠粘贴成形，大端纸舌包住竹棒、小端纸舌包住18号铁丝E。 4. 竹棒下端插入立柱后粘住，上端装上大滑轮F₁（与竹棒紧配）和太阳G（大塑料球）。 5. 18号铁丝上依次装上小滑轮F₂和地球H（小塑料球）。在小滑轮和地球之间的铁丝上扎绕24号铁丝I（如图）。在10毫米处折弯后套上一段塑料管J，装上月珠K（白珠）再点胶固定。 6. 按图在两槽轮间装上一根橡筋。 ### 演示方法 **演示方法：** 牵动横杆，月球即能绕着地球作天体演示。 ### 装配图 右下角展示了一个立体的日晷仪器装配图，标注了各部件字母： - G、H（大球和小球/太阳和地球） - K（白球/月亮） - D（竹棒） - E（铁丝） - I、J（铁丝） - F₂（小滑轮） - F₁（大滑轮） - C（横杆） - B（立柱） - A（底座） - A₁（底座） - 标注："**装配图**" 页面上还可看到一个三角形的虚线折叠图（右上角），是另一张纸件的展开图。 图片右下角有水印："**cruboy**"
