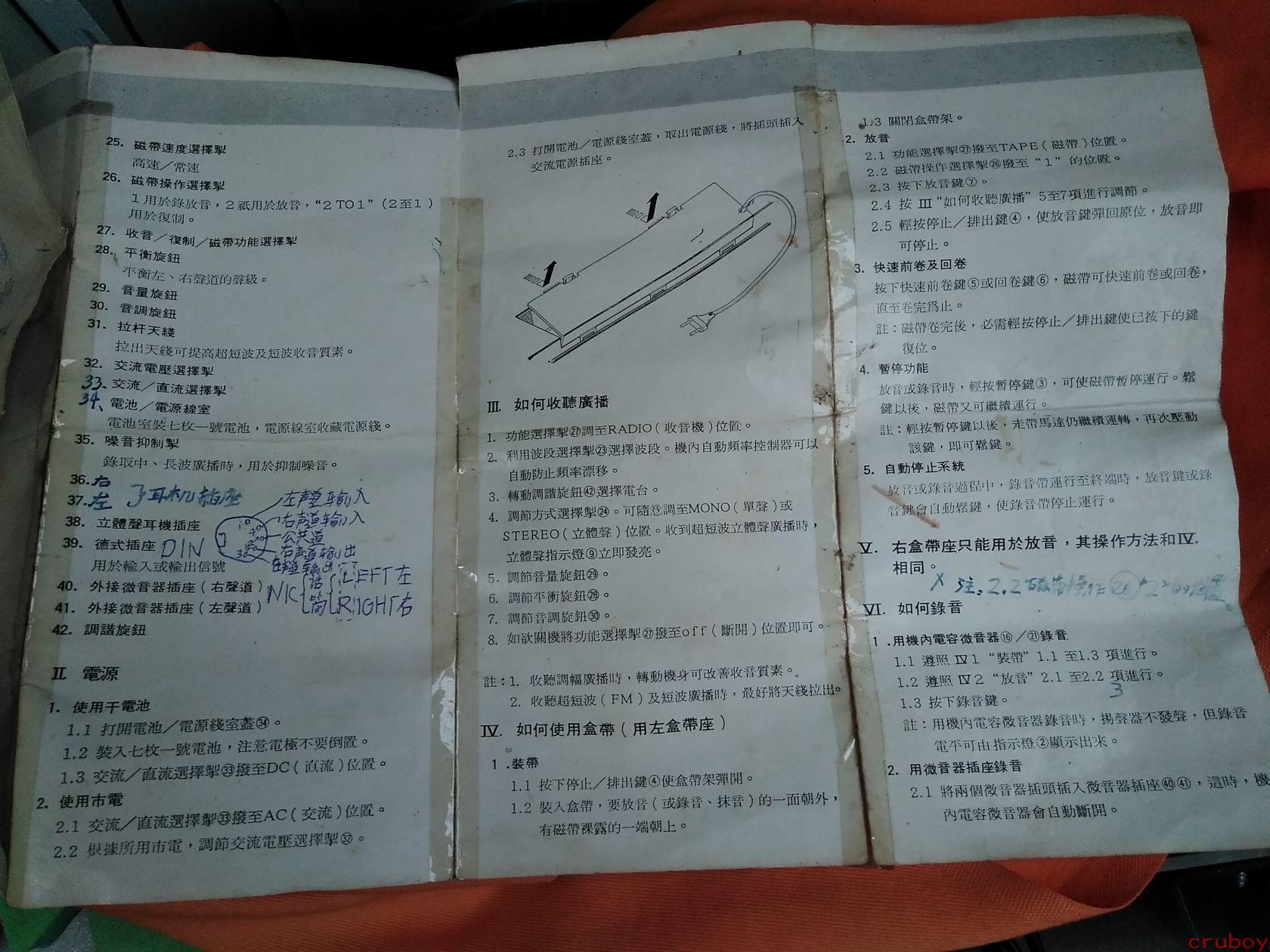

# 图片内容详细描述 这是一张拍摄的手写/印刷中文说明书翻开的双页，内容为某音响或收录机的使用说明书。说明书为黑白印刷，部分内容有手写蓝色笔标注和批注。纸张有些泛黄磨损，背景为橙色织物。下面我将逐页、逐条完整识别所有文字内容。 --- ## 【左页】 **（接上页编号25起，标注功能部件）** 25. **磁带速度選擇掣** 高速／常速 26. **磁帶操作選擇掣** 1用於錄放音，2祇用於放音，"2TO1"（2至1）用於復側。 27. **收音／複製／磁帶功能選擇掣** 28. **平衡旋鈕** 平衡左、右聲道的聲級。 29. **音量旋鈕** 30. **音調旋鈕** 31. **拉杆天線** 拉出天線可提高超短波及及短波收音質素。 32. **交流電壓選擇掣** 33. **交流／直流選擇掣** 34. **電池／電源線室** 電池室裝七枚一號電池，電源線室收藏電源線。 35. **噪音抑制掣** 錄取中、長波廣播時，用於抑制噪音。 36. **右**（手写蓝色字） 37. **左** **耳机插座**（手写蓝色字"耳机插座"） 38. 立體聲耳機插座 39. **德式插座 DIN**（手写"DIN"）用於輸入或輸出信號 **手写批注（蓝色笔）：** - 在38、39项旁边画了一个DIN插座示意图（五个针脚），标注： - 左聲輸入 - 右聲輸入 - 公用接地 - 右聲輸出 - 左聲輸出 40. 外接微音器插座（右聲道） 41. 外接微音器插座（左聲道） **手写批注（蓝色笔）：** N/C {LEFT左, RIGHT右} 42. 調諧旋鈕 --- ### Ⅲ 電源 1. **使用乾電池** 1.1 打開電池／電源線室蓋㉝。 1.2 裝入七枚一號電池，注意電板不要倒置。 1.3 交流／直流選擇掣㉞撥至DC（直流）位置。 2. **使用市電** 2.1 交流／直流選擇掣㉞撥至AC（交流）位置。 2.2 根據所用市電，調節交流電壓選擇掣㉜。 2.3 打開電池／電源線室蓋，取出電源線，將插頭插入交流電源插座。 --- ## 【中页】 **（上方插图说明）** 图中绘有电源线从电池/电源线室中拉出使用的示意图，标注"取出"字样和箭头方向。 --- ### Ⅲ 如何收聽廣播 1. 功能選擇掣㉗調至RADIO（收音機）位置。 2. 利用波段選擇掣㉘選擇波段。機內自動頻率控制器可以自動防止頻率漂移。 3. 轉動調諧旋鈕㊿選擇電台。 4. 調節方式選擇掣㉙。可隨意調至MONO（單聲）或STEREO（立體聲）位置。收到超短波立體聲廣播時，立體聲指示燈㊺立即發亮。 5. 調節音量旋鈕㉑。 6. 調節平衡旋鈕㉒。 7. 調節音調旋鈕㉓。 8. 如欲關機將功能選擇掣㉗撥至off（斷開）位置即可。 **註：** 1. 收聽調幅廣播時，轉動機身可改善收音質素。 2. 收聽超短波（FM）及短波廣播時，最好將天線拉出。 --- ### Ⅳ 如何使用盒帶（用左盒帶座） 1. **裝帶** 1.1 按下停止／排出鍵④使盒帶架彈開。 1.2 裝入盒帶，要放音（或錄音、抹音）的一面朝上，有磁帶裸露的一端朝上。 --- ## 【右页】 1.3 關閉盒帶架。 2. **放音** 2.1 功能選擇掣㉗撥至TAPE（磁帶）位置。 2.2 磁帶操作選擇掣㉖撥至"1"的位置。 2.3 按下放音鍵⑦。 2.4 按Ⅲ"如何收聽廣播"5至7項進行調節。 2.5 輕按停止／排出鍵④，使放音鍵彈回原位，放音即可停止。 3. **快速前卷及回卷** 按下快速前卷鍵⑤或回卷鍵⑥，磁帶可快速前卷或回卷，直至卷完為止。 註：磁帶卷完後，必須輕按停止／排出鍵使已按下的鍵復位。 4. **暫停功能** 放音或錄音時，輕按暫停鍵③，可使磁帶暫停運行。鬆鍵以後，磁帶又可繼續運行。 註：輕按暫停鍵以後，走帶馬達仍繼續運轉，再次壓動該鍵，即可鬆鍵。 5. **自動停止系統** 放音或錄音過程中，磁帶帶運行至終端時，放音鍵或錄音鍵會自動鬆鍵，使錄音帶停止運行。 --- ### Ⅴ 右盒帶座只能用於放音，其操作方法和Ⅳ. 相同。 **手写批注（蓝色笔）：** > × 註：2.2磁帶掣撥在 ①位置上時使用 --- ### Ⅵ 如何錄音 1. **用機內電容微音器⑥／㉑錄音** 1.1 遵照Ⅳ1"裝帶"1.1至1.3項進行。 1.2 遵照Ⅳ2"放音"2.1至2.2項進行。 1.3 按下錄音鍵。 註：用機內電容微音器錄音時，揚聲器不發響，但錄音電平可由指示燈㊷顯示出來。 2. **用微音器插座錄音** 2.1 將兩個微音器插頭插入微音器插座③④，這時，機內電容微音器會自動斷開。 --- **右下角水印：** cruboy --- ## 整体说明 这是一份典型的1980-90年代中文版收录机/音响设备使用说明书。说明书采用A4横版双面印刷，编排方式为： - 左侧：列出42项部件名称及说明 + Ⅲ电源使用说明 - 中间：电源使用插图 + Ⅲ收听广播说明 + Ⅳ盒带使用说明（前半） - 右侧：Ⅳ盒带使用说明（后半）+ Ⅴ右盒带座说明 + Ⅵ录音说明 图中手写批注（蓝色圆珠笔）为原机主留下的使用心得，特别是DIN插座的五针脚定义图和盒带座使用注意事项。这些手写批注对理解说明书中的专业术语很有帮助。
