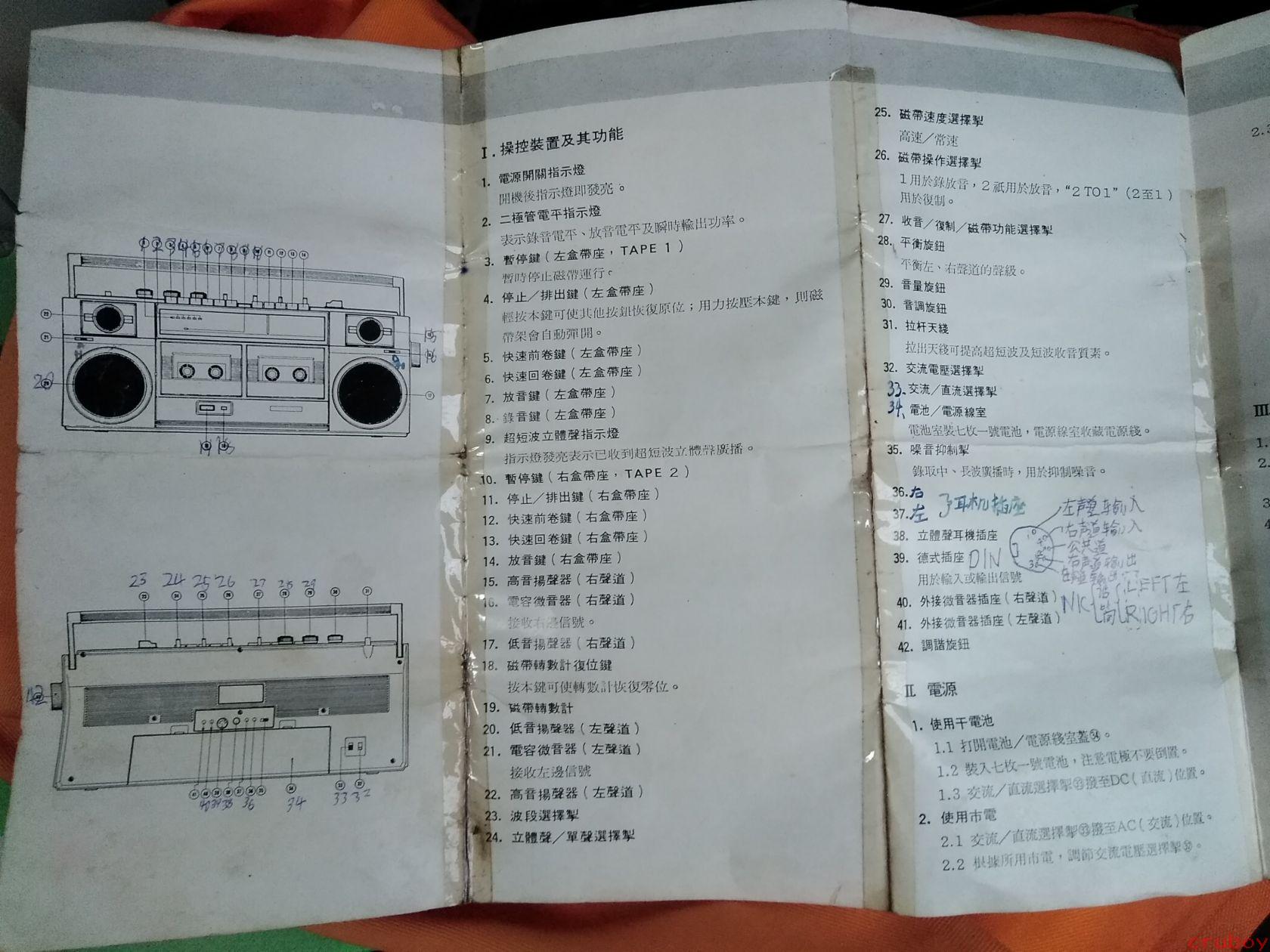

# 图片内容详细描述 这是一张打开的说明书内页照片，纸张上有透明胶带粘贴过的痕迹，背景是橙色布料。页面内容是繁体中文，包含两个图示和详细的文字说明。 ## 左侧图片区域 展示了一个**卡式录音机的正面图和背面图**（黑白线条图），图中标有数字编号（1-42）指向各个部件位置，下方还标注了编号15、16等。 ## 中间栏文字内容 ### Ⅰ. 操控裝置及其功能 1. **電源開關指示燈** — 開機後指示燈即發亮。 2. **二極管電平指示燈** — 表示錄音電平、收音電平及瞬時輸出功率。 3. **暫停鍵**（左盒帶座，TAPE 1）— 暫時停止磁帶運行。 4. **停止／排出演**（左盒帶座）— 輕按本鍵可使其他按鍵恢復原位；用力按壓本鍵，則磁帶架會自動彈開。 5. **快速前捲鍵**（左盒帶座） 6. **快速回捲鍵**（左盒帶座） 7. **放音鍵**（左盒帶座） 8. **錄音鍵**（左盒帶座） 9. **超短波立體聲指示燈** — 指示燈發亮表示已收到超短波立體聲廣播。 10. **暫停鍵**（右盒帶座，TAPE 2） 11. **停止／排出鍵**（右盒帶座） 12. **快速前捲鍵**（右盒帶座） 13. **快速回捲鍵**（右盒帶座） 14. **放音鍵**（右盒帶座） 15. **高音揚聲器**（右聲道） 16. **電容微音器**（右聲道）— 接收右邊信號。 17. **低音揚聲器**（右聲道） 18. **磁帶轉數計復位鍵** — 按本鍵可使轉數計恢復零位。 19. **磁帶轉數計** 20. **低音揚聲器**（左聲道） 21. **電容微音器**（左聲道）— 接收左邊信號。 22. **高音揚聲器**（左聲道） 23. **波段選擇掣** 24. **立體聲／單聲選擇掣** ## 右侧栏文字内容 25. **磁帶速度選擇掣** — 高速／常速 26. **磁帶操作選擇掣** — 1用於錄放音，2祇用於放音，"2 TO 1"（2至1）用於復制。 27. **收音／復制／磁帶功能選擇掣** 28. **平衡旋鈕** — 平衡左、右聲道的聲級。 29. **音量旋鈕** 30. **音調旋鈕** 31. **拉杆天線** — 拉出天線可提高超短波及短波收音質素。 32. **交流電壓選擇掣** 33. **交流／直流選擇掣** 34. **電池／電源線室** — 電池室裝七枚一號電池，電源線室收藏電源線。 35. **噪音抑制掣** — 錄取中、長波廣播時，用於抑制噪音。 36. （右） 37. （左） 38. **立體聲耳機插座** 39. **德式插座 DIN** — 用於輸入或輸出信號 40. **外接微音器插座**（右聲道） 41. **外接微音器插座**（左聲道） 42. **調諧旋鈕** ### Ⅱ. 電源 **1. 使用乾電池** - 1.1 打開電池／電源線室蓋。 - 1.2 裝入七枚一號電池，注意極域不要倒置。 - 1.3 交流／直流選擇掣撥至DC（直流）位置。 **2. 使用市電** - 2.1 交流／直流選擇掣撥至AC（交流）位置。 - 2.2 供應所用市電，調節交流電壓選擇掣。 ## 手写标注内容（蓝色笔迹） 在第36、37项旁边手写： - **"子耳機插座"** - **"左聲道輸入"** - **"右聲道輸入"** 在第39项"德式插座"旁边手写： - **"右聲道輸入 / 左聲道輸入 / 右聲道輸出 / 左聲道輸出"** - **"LEFT在NIC 過URIGHT在"** ## 右下角水印 图片右下角有"Kmboy"水印标记。
