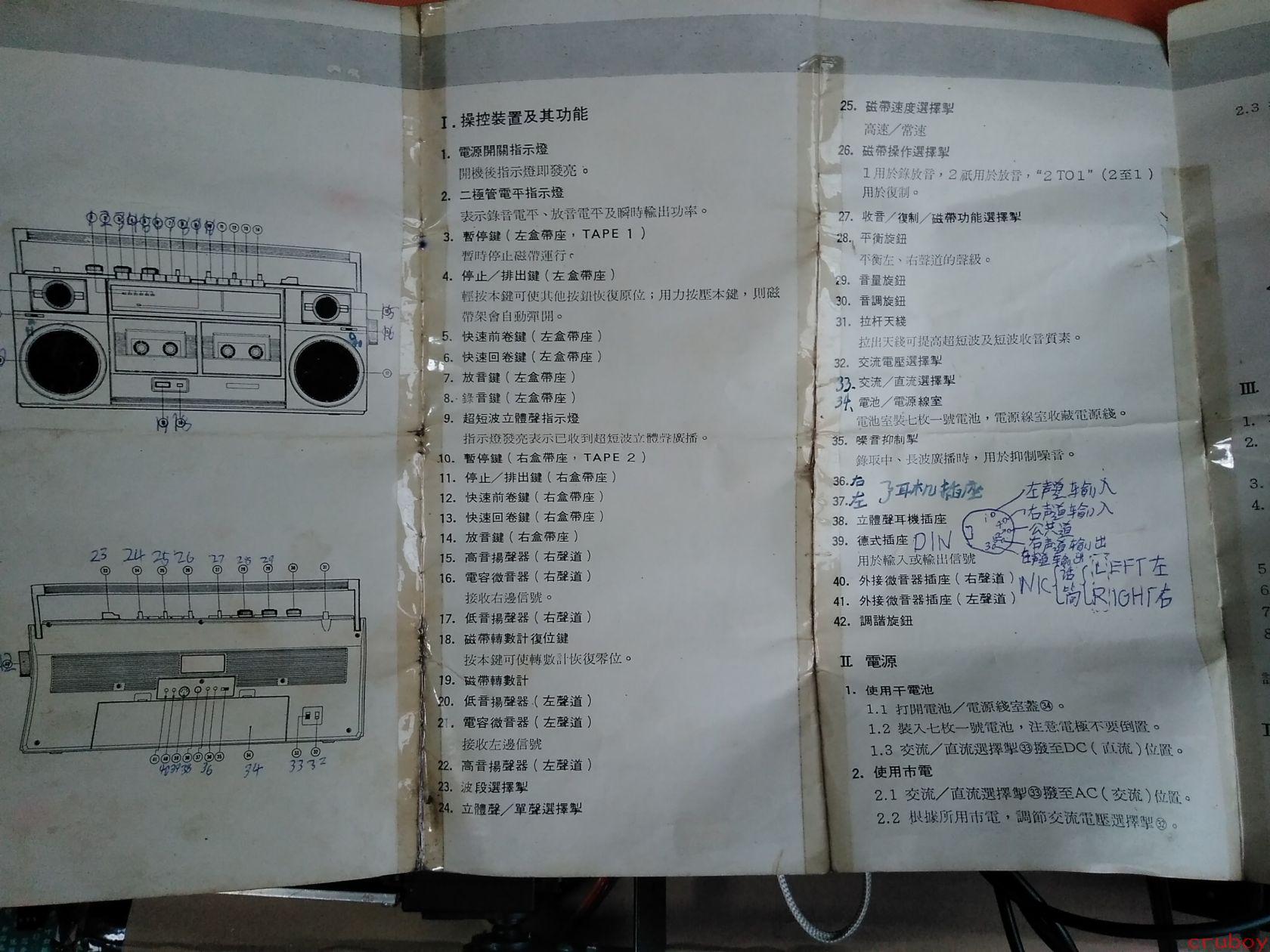

# 图片内容详细描述 这是一张中文说明书（疑似磁带收录机/便携式收音录音机的操作手册）的照片，页面已经有些泛黄和磨损，左侧页面有透明胶带修复的痕迹。页面采用繁体中文印刷。 ## 左侧页面：示意图 显示了一台便携式收录机的两个视图： - **上方图**：收录机的正面视图（编号1-21），标注了前面板各按钮和旋钮的位置 - **下方图**：收录机的顶部/背面视图（编号23-34），显示了波段开关、电池仓等 ## 中间页面：操控装置及其功能 **1. 操控裝置及其功能** 1. 電源開關指示燈 開機後指示燈即發亮。 2. 二極管電平指示燈 表示錄音電平、放音電平及瞬時輸出功率。 3. 暫停鍵（左盒帶座，TAPE 1） 暫時停止磁帶運行。 4. 停止／排出鍵（左盒帶座） 輕按本鍵可使其他按鈕恢復原位；用力按壓本鍵，則磁帶架會自動彈開。 5. 快速前卷鍵（左盒帶座） 6. 快速回卷鍵（左盒帶座） 7. 放音鍵（左盒帶座） 8. 錄音鍵（左盒帶座） 9. 超短波立體聲指示燈 指示燈發亮表示已收到超短波立體聲廣播。 10. 暫停鍵（右盒帶座，TAPE 2） 11. 停止／排出鍵（右盒帶座） 12. 快速前卷鍵（右盒帶座） 13. 快速回卷鍵（右盒帶座） 14. 放音鍵（右盒帶座） 15. 高音揚聲器（右聲道） 16. 電容微音器（右聲道） 接收右邊信號。 17. 低音揚聲器（右聲道） 18. 磁帶轉數計復位鍵 按本鍵可使轉數計恢復零位。 19. 磁帶轉數計 20. 低音揚聲器（左聲道） 21. 電容微音器（左聲道） 接收左邊信號 22. 高音揚聲器（左聲道） 23. 波段選擇製 24. 立體聲／單聲選擇製 ## 右側页面：續操控裝置及電源 25. 磁帶速度選擇製 高速／常速 26. 磁帶操作選擇製 1 用於錄放音，2 祇用於放音，"2 TO 1"（2至1）用於復制。 27. 收音／復制／磁帶功能選擇製 28. 平衡旋鈕 平衡左、右聲道的聲級。 29. 音量旋鈕 30. 音調旋鈕 31. 拉杆天線 拉出天線可提高超短波及短波收音質素。 32. 交流電壓選擇製 33. 交流／直流選擇製 34. 電池／電源線室 電池室裝七枚一號電池，電源線室收藏電源線。 35. 噪音抑制製 錄取中、長波廣播時，用於抑制噪音。 36. 右（手寫） 37. 左（手寫） 38. 立體聲耳機插座 39. 德式插座 DIN（手寫註解） 用於輸入或輸出信號 40. 外接微音器插座（右聲道） 41. 外接微音器插座（左聲道） 42. 調諧旋鈕 **II 電源** **1. 使用干電池** 1.1 打開電池／電源線室蓋㉜。 1.2 裝入七枚一號電池，注意電極不要倒置。 1.3 交流／直流選擇製㉝撥至DC（直流）位置。 **2. 使用市電** 2.1 交流／直流選擇製㉝撥至AC（交流）位置。 2.2 根據所用市電，調節交流電壓選擇製㉛。 ## 手写标注内容 页面右侧有几处蓝色手写标注，主要包括： - **DIN插座接线说明**： - 左聲道輸入 - 右聲道輸入 - 共通 - 信號輸出 - 信號輸入 - **接线顺序**：右声道、左声道、接地等位置标注 - **备注**：寫有 "LEFT左" 和 "RIGHT右" 表示左右声道 - "36. 右" 和 "37. 左" 的手写补充 页面右下角有红色水印 "cruboy"。
