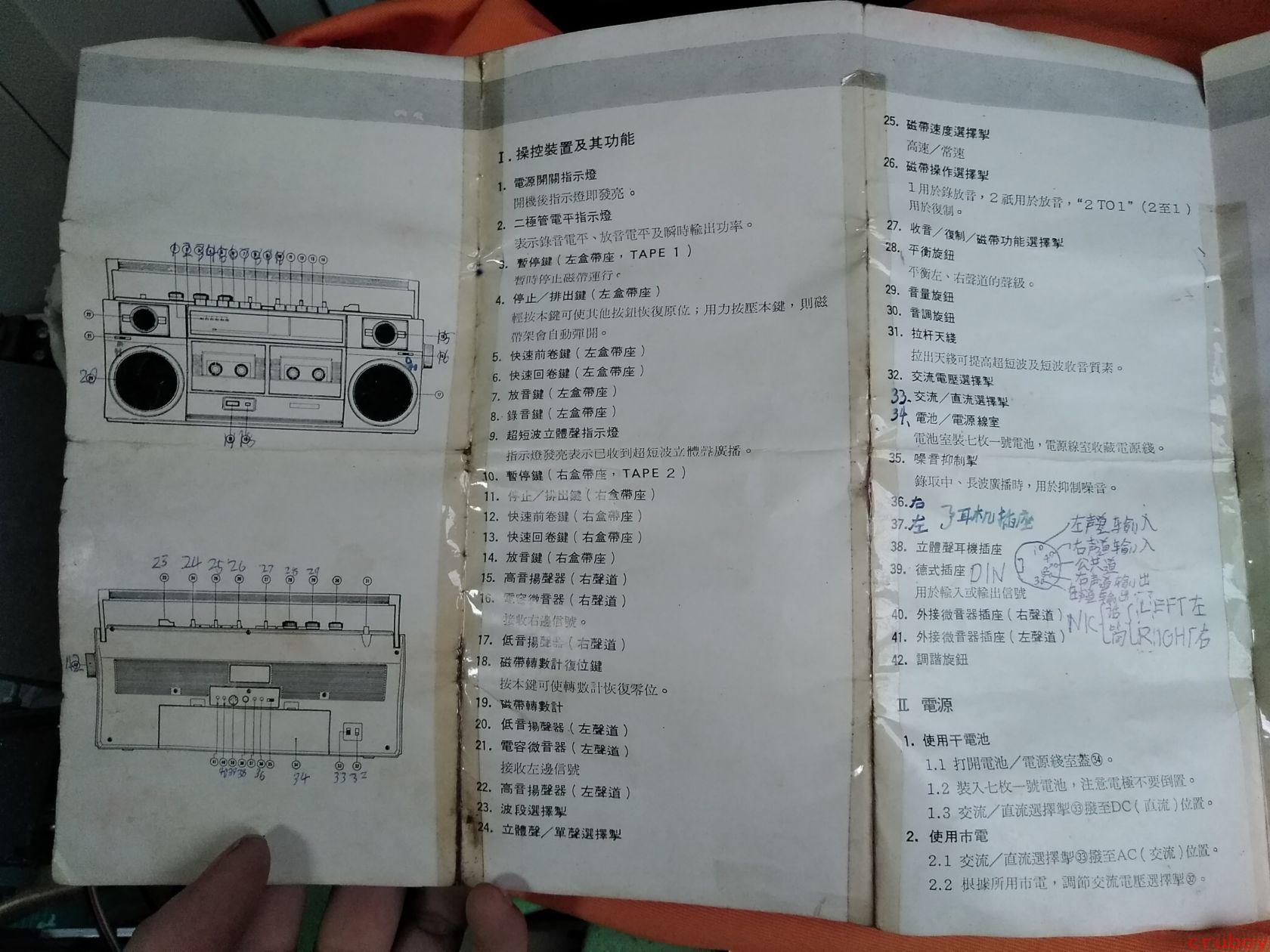

# 图片内容详细描述 这是一张手持拍摄的说明书页面照片，显示了一本繁体中文的使用说明书，内容是关于一台收录机/卡带机的使用说明。说明书用透明胶带修补过，纸面有些发黄和褶皱。左侧页面包含两张设备示意图（手绘风格的录音机正视图和后视图），中间和右侧页面是文字说明，有部分手写笔迹批注。 --- ## 完整文字识别 ### 左侧页面（设备示意图） 图片显示两幅录音机的线描图： - 上图：录音机正视图（前面板），标注有编号 ①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳，以及左侧标注的数字 "20" - 下图：录音机后视图，标注编号 ㉓㉔㉕㉖㉗㉘㉙㉚㉛㉜，以及左侧的 "㉙"、底部标注 "㉝㉞㉟㊱ ㊲㊳ ㊴ ㊵㊶" --- ### 中间页面 **Ⅰ. 操控裝置及其功能** 1. **電源開關指示燈** 開機後指示燈即發亮。 2. **二極管電平指示燈** 表示錄音電平、放音電平及瞬時輸出功率。 3. **暫停鍵（左盒帶座，TAPE 1）** 暫時停止磁帶運行。 4. **停止／推出鍵（左盒帶座）** 輕按本鍵可使其他按鈕恢復原位；用力按壓本鍵，則磁帶架會自動彈開。 5. **快速前卷鍵（左盒帶座）** 6. **快速回卷鍵（左盒帶座）** 7. **放音鍵（左盒帶座）** 8. **錄音鍵（左盒帶座）** 9. **超短波立體聲指示燈** 指示燈發亮表示已收到超短波立體聲廣播。 10. **暫停鍵（右盒帶座，TAPE 2）** 11. **停止／推出鍵（右盒帶座）** 12. **快速前卷鍵（右盒帶座）** 13. **快速回卷鍵（右盒帶座）** 14. **放音鍵（右盒帶座）** 15. **高音揚聲器（右聲道）** 16. **電容微音器（右聲道）** 接收右邊信號。 17. **低音揚聲器（右聲道）** 18. **磁帶轉數計復位鍵** 按本鍵可使轉數計恢復零位。 19. **磁帶轉數計** 20. **低音揚聲器（左聲道）** 21. **電容微音器（左聲道）** 接收左邊信號 22. **高音揚聲器（左聲道）** 23. **波段選擇掣** 24. **立體聲／單聲選擇掣** --- ### 右侧页面 25. **磁帶速度選擇掣** 高速／常速 26. **磁帶操作選擇掣** 1 用於錄放音，2 祇用於放音，"2TO1"（2至1）用於複製。 27. **收音／複製／磁帶功能選擇掣** 28. **平衡旋鈕** 平衡左、右聲道的聲級。 29. **音量旋鈕** 30. **音調旋鈕** 31. **拉杆天線** 拉出天線可提高超短波及短波收音質素。 32. **交流電壓選擇掣** 33. **交流／直流選擇掣** 34. **電池／電源線掣** 電池室裝七枚一號電池，電源線室收藏電源線。 35. **噪音抑制掣** 錄取中、長波廣播時，用於抑制噪音。 36. （手寫批注：**右**） 37. （手寫批注：**左**） 【手寫批注：**耳機插座**（左侧）、**左聲道輸入**（右侧）】 38. **立體聲耳機插座** 【手写批注：**右聲道輸入**（上方）、**公共麥**、**左聲道輸出**、**右聲道輸出**（连成示意图）】 39. **德式插座 DIN** 用於輸入或輸出信號 【手写批注：**儲 DIN 5K ≡RT 在 L3 高 LR 16H店**】 40. **外接微音器插座（右聲道）** 41. **外接微音器插座（左聲道）** 42. **調諧旋鈕** **Ⅱ 電源** **1. 使用乾電池** 1.1 打開電池／電源線室蓋㉟。 1.2 裝入七枚一號電池，注意電機不要倒置。 1.3 交流／直流選擇掣㉝撥至DC（直流）位置。 **2. 使用市電** 2.1 交流／直流選擇掣㉝撥至AC（交流）位置。 2.2 根據所用市電，調節交流電壓選擇掣㉞。 --- ### 手写批注说明 在第38项"立體聲耳機插座"和第39项"德式插座 DIN"附近，有手写的电路连接示意图和说明文字（笔迹潦草），内容包括： - 标注"左聲道輸入"、"右聲道輸入"、"公共麥"、"左聲道輸出"、"右聲道輸出" - 备注"儲 DIN 5K ≡RT 在 L3 高 LR 16H店" 页面右下角有水印 "cruboy"。
