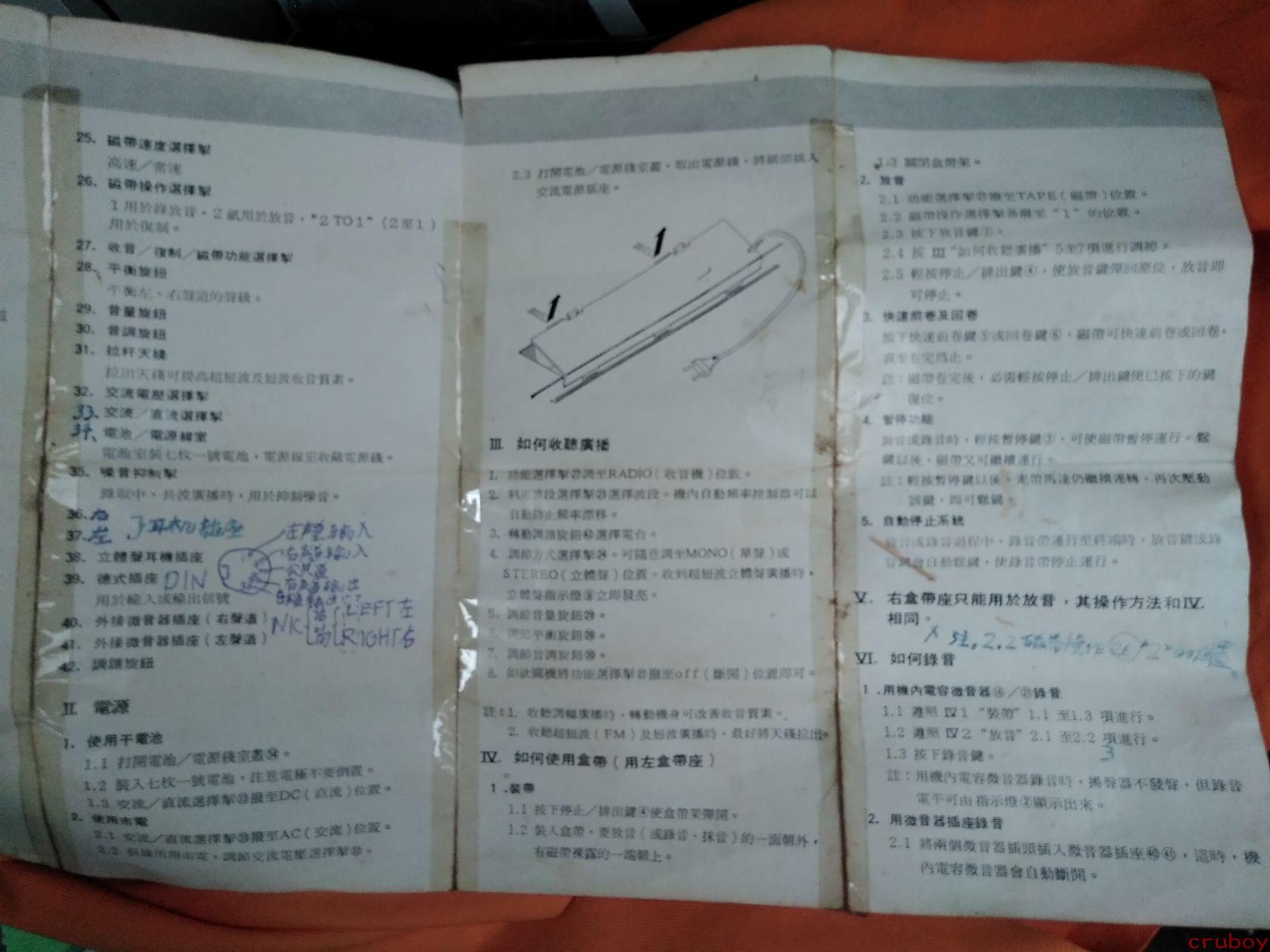

这是一张用透明胶带保护的中文说明书图片（看起来像是录音机的使用说明），放置在橙红色表面上。说明书分为三栏，中间栏有插图。以下是完整的文字识别内容： --- **左栏：** 25. 磁带速度選擇型 高速／常速 26. 磁帶操作選擇型 1 用於錄放音，2 就用於放音。"2 TO 1"（2度1） 用於保險。 27. 收音／錄制／磁帶功能選擇型 28. 平衡盤組 不衡左、右聲道的聲級。 29. 轉量鈕 30. 靜調鈕 31. 拉桿天線 拉出天線可提高超短波及短波收音實質。 32. 交流電壓選擇型 33. 交流／直流選擇型 34. 電池／電源插座 電池安裝七枚一號電池，電源線接收藏電源線。 35. 噪聲抑制型 錄放音中，長按開關時，用於抑制噪聲。 36. 右（手寫） 37. 左（手寫：再按粘手） 38. 立體聲耳機插座 左聲輸入（手寫） 39. 連式插座 DIN（手寫：左聲輸入，右聲輸入，接地） 用於輸入或輸出信號 40. 外接揚聲器插座（右聲道） N/K（手寫） 41. 外接揚聲器插座（左聲道） 左 錄制 RIGHT（手寫） II. 電源 1. 使用乾電池 1.1 打開電池／電源線盒蓋⑨。 1.2 裝入七枚一號電池，注意電極不要裝錯。 1.3 交流／直流選擇掣撥至DC（直流）位置。 2. 使用市電 2.1 交流／直流選擇掣撥至AC（交流）位置。 2.2 （部分文字模糊） --- **中栏：** 2.3 打開電池／電源線盒蓋，取出電源線，將電源線入交流電源插座。 [插图：标有"1"的盒式磁带示意图] III. 如何收聽廣播 1. 功能選擇掣撥至RADIO（收音機）位置。 2. 利用波段選擇掣選擇波段。機內自動頻率控制器可自動跟蹤頻率漂移。 3. 轉動調諧旋鈕選到電台。 4. 調諧方式選擇掣撥至，可隨意調至MONO（單聲）或STEREO（立體聲）位置。收到超短波立體聲廣播時，立體聲指示燈即亮。 5. 調節音量旋鈕③。 6. 調節音調旋鈕⑦。 7. 調節音頻旋鈕⑧。 8. 如欲廣播時必須選擇掣搬置於off（關閉）位置即可。 註：1. 拉桿調整旋鈕時，轉動機身可改善收音實質。 2. 收聽超短波（FM）及短波廣播時，最好將天線拉出。 IV. 如何使用盒帶（用左盒帶座） 1. 裝帶 1.1 按下停止／排出鍵①使盒帶室彈開。 1.2 裝入盒帶，要放音（或錄音、抹音）的一面朝外， 有磁帶裸露的一端朝上。 --- **右栏：** 3. 關閉盒帶架。 2. 放音 2.1 功能選擇掣撥至TAPE（磁帶）位置。 2.2 磁帶操作選擇掣撥至"1"的位置。 2.3 按下放音鍵⑤。 2.4 旋 Ⅲ"如何收聽廣播"5至7項進行調節。 2.5 輕按停止／排出鍵①，使放音鍵彈回原位，放音即可停止。 3. 快速前卷及回卷 按下快速前卷鍵⑤或回卷鍵⑤，磁帶可快速前卷或回卷，放完後定停止。 注：磁帶卷完後，必須輕按停止／排出鍵使已按下的鍵復位。 4. 暫停功能 如正在錄音時，按錄制暫停鍵③，可使磁帶暫停運行。釋鍵以後，磁帶又可繼續運行。 注：輕按暫停鍵以後，先帶再送勿觸碰滾輪，否則壓貼滾輪，即可暫停。 5. 自動停止系統 在收音過程中，磁帶運行至終端時，放音鍵或錄音鍵及自動復鎖，使錄音帶停止運行。 V. 右盒帶座只能用於放音，其操作方法和Ⅳ. 相同。（手寫注解：X 但，2.2 磁帶操作撥至②（?）） VI. 如何錄音 1. 用機內電容麥音器⑥／⑦錄音 1.1 遵照 IV 1 "裝帶" 1.1 至1.3 項進行。 1.2 遵照 IV 2 "放音" 2.1 至2.2 項進行。 1.3 按下錄音鍵③。 注：用機內電容麥音器錄音時，麥音器不發聲，但錄音電平可由指示燈②顯示出來。 2. 用麥音器插座錄音 2.1 將兩個麥音器插頭插入麥音器插座④⑥，這時， 機內電容麥音器會自動斷開。 --- **图片说明：** 这是一本折叠式中文说明书，原文是繁体中文，内容介绍盒式磁带录音机的使用方法和操作步骤。说明书上有一些蓝色手写的中文注解（主要在左侧和右侧），是用户或前主人添加的笔记。
