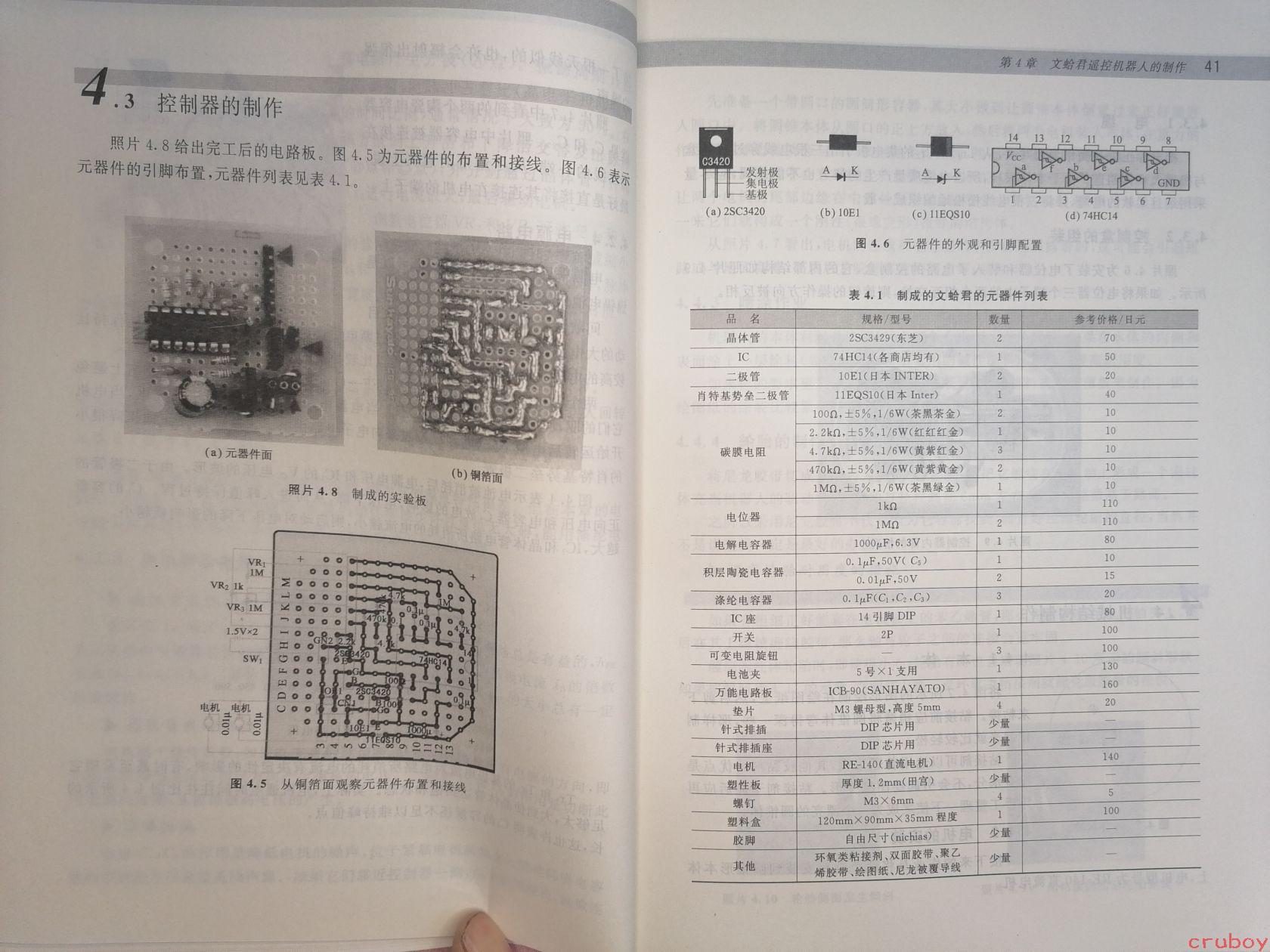

# 图片内容详细描述 这是一本中文技术书籍的跨页内容，页码为40-41，章节标题为"第4章 文蛤君遥控机器人的制作"。以下是完整的文字内容识别： ## 左页（第40页） ### 4.3 控制器的制作 照片4.8给出了完工后的电路板。图4.5为元器件的布置和接线。图4.6表示元器件的引脚布置，元器件列表见表4.1。 **照片4.8** 制成的实验板 - (a) 元器件面 - (b) 铜箔面 **图4.5** 从铜箔面观察元器件布置和接线 （图示中标注的元件包括：VR₁ 1M, VR₂ 1k, VR₃ 1M, 1.5V×2, SW₁, 2SC3420, 74HC14, GND, 电机 0.01μ等） ## 右页（第41页） ### 图4.6 元器件的外观和引脚配置 - (a) 2SC3420（标注：发射极、集电极、基极） - (b) 10E1 - (c) 11EQS10 - (d) 74HC14（14脚IC，引脚1-14，标注Vcc和GND） ### 表4.1 制成的文蛤君的元器件列表 | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | 晶体管 | 2SC3429（东芝） | 2 | 70 | | IC | 74HC14（各商店均有） | 1 | 50 | | 二极管 | 10E1（日本INTER） | 2 | 20 | | 肖特基势垒二极管 | 11EQS10（日本Inter） | 1 | 40 | | 碳膜电阻 | 100Ω, ±5%, 1/6W（茶黑茶金） | 2 | 10 | | 碳膜电阻 | 2.2kΩ, ±5%, 1/6W（红红红金） | 1 | 10 | | 碳膜电阻 | 4.7kΩ, ±5%, 1/6W（黄紫红金） | 3 | 10 | | 碳膜电阻 | 470kΩ, ±5%, 1/6W（黄紫黄金） | 2 | 10 | | 碳膜电阻 | 1MΩ, ±5%, 1/6W（茶黑绿金） | 1 | 10 | | 电位器 | 1kΩ | 1 | 110 | | 电位器 | 1MΩ | 2 | 110 | | 电解电容器 | 1000μF, 6.3V | 1 | 80 | | 积层陶瓷电容器 | 0.1μF, 50V (C₅) | 1 | 10 | | 积层陶瓷电容器 | 0.01μF, 50V | 2 | 15 | | 涤纶电容器 | 0.1μF (C₁, C₂, C₃) | 3 | 20 | | IC座 | 14引脚DIP | 1 | 80 | | 开关 | 2P | 1 | 100 | | 可变电阻旋钮 | — | 3 | 100 | | 电池夹 | 5号×1支用 | 1 | 130 | | 万能电路板 | ICB-90（SANHAYATO） | 1 | 160 | | 垫片 | M3螺母型, 高度5mm | 4 | 20 | | 针式排插 | DIP芯片用 | 少量 | — | | 针式排插座 | DIP芯片用 | 少量 | — | | 电机 | RE-140（直流电机） | 1 | 140 | | 塑性板 | 厚度1.2mm（田宫） | 少量 | — | | 螺钉 | M3×6mm | 4 | 5 | | 塑料盒 | 120mm×90mm×35mm程度 | 1 | 100 | | 胶脚 | 自由尺寸（nichias） | 少量 | — | | 其他 | 环氧类粘接剂、双面胶带、聚乙烯胶带、绘图纸、尼龙被覆导线 | 少量 | — | ## 页面说明 - 右下角标注有"cruboy"字样 - 内容为日文技术书籍的中文翻译版本，详细介绍了制作"文蛤君遥控机器人"控制器所需的元器件清单及参数
