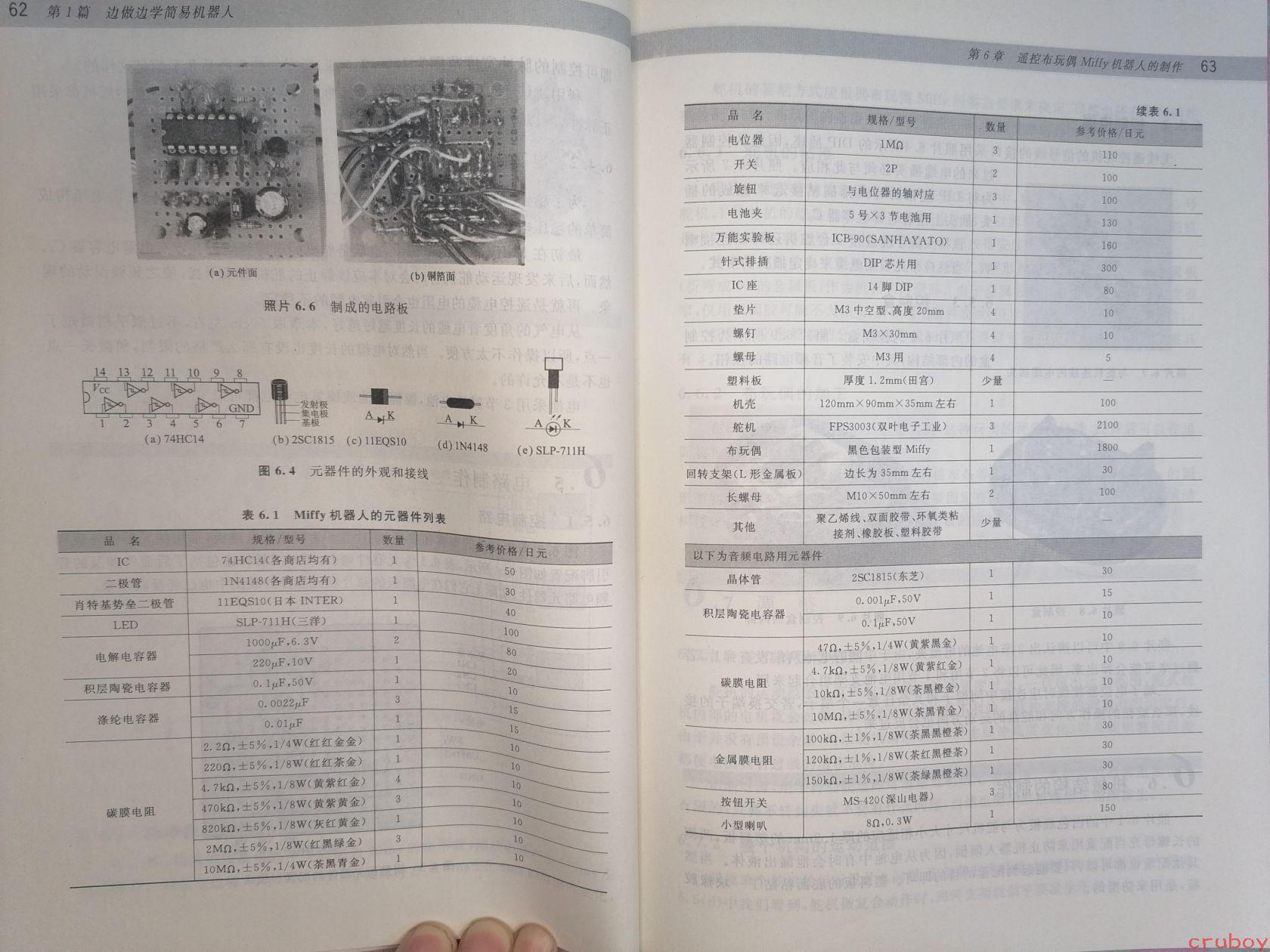

# 图片内容详细描述 这是一本中文书籍的跨页内容（页码62和63），属于**第1篇 边做边学简易机器人**，**第6章 遥控布玩偶Miffy机器人的制作**。 ## 左侧页面（第62页） ### 照片6.6 制成的电路板 - (a) 元件面：展示了一个安装好电子元件的万能实验板俯视图，可以看到集成电路、电阻、电容等元件 - (b) 铜箔面：展示了电路板的背面焊接走线，有许多导线连接 ### 图6.4 元器件的外观和接线 - (a) 74HC14：14脚DIP集成电路，引脚标注1-14，标记Vcc和GND - (b) 2SC1815：发射极、集电极、基极标注的三极管 - (c) 11EQS10：带有A和K标识的二极管 - (d) 1N4148：带有A和K标识的二极管 - (e) SLP-711H：LED发光二极管，带有A和K标识 ### 表6.1 Miffy机器人的元器件列表 | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | IC | 74HC14(各商店均有) | 1 | 50 | | 二极管 | 1N4148(各商店均有) | 1 | 30 | | 肖特基势垒二极管 | 11EQS10(日本INTER) | 1 | 40 | | LED | SLP-711H(三洋) | 1 | 100 | | 电解电容器 | 1000μF,6.3V | 2 | 80 | | 电解电容器 | 220μF,10V | 1 | 20 | | 积层陶瓷电容器 | 0.1μF,50V | 1 | 10 | | 涤纶电容器 | 0.0022μF | 3 | 15 | | 涤纶电容器 | 0.01μF | 1 | 15 | | 碳膜电阻 | 2.2Ω,±5%,1/4W(红红金金) | 1 | 10 | | 碳膜电阻 | 220Ω,±5%,1/8W(红红茶金) | 1 | 10 | | 碳膜电阻 | 4.7kΩ,±5%,1/8W(黄紫红金) | 4 | 10 | | 碳膜电阻 | 470kΩ,±5%,1/8W(黄紫黄金) | 3 | 10 | | 碳膜电阻 | 820kΩ,±5%,1/8W(灰红黄金) | 1 | 10 | | 碳膜电阻 | 2MΩ,±5%,1/8W(红黑绿金) | 3 | 10 | | 碳膜电阻 | 10MΩ,±5%,1/4W(茶黑青金) | 1 | 10 | ## 右侧页面（第63页） ### 续表6.1 | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | 电位器 | 1MΩ | 3 | 110 | | 开关 | 2P | 2 | 100 | | 旋钮 | 与电位器的轴对应 | 3 | 100 | | 电池夹 | 5号×3节电池用 | 1 | 130 | | 万能实验板 | ICB-90(SANHAYATO) | 1 | 160 | | 针式排插 | DIP芯片用 | 1 | 300 | | IC座 | 14脚DIP | 1 | 80 | | 垫片 | M3中空型,高度20mm | 4 | 10 | | 螺钉 | M3×30mm | 4 | 10 | | 螺母 | M3用 | 4 | 5 | | 塑料板 | 厚度1.2mm(田宫) | 少量 | — | | 机壳 | 120mm×90mm×35mm左右 | 1 | 100 | | 舵机 | FPS3003(双叶电子工业) | 3 | 2100 | | 布玩偶 | 黑色包装型Miffy | 1 | 1800 | | 回转支架(L形金属板) | 边长为35mm左右 | 1 | 30 | | 长螺母 | M10×50mm左右 | 2 | 100 | | 其他 | 聚乙烯线、双面胶带、环氧类粘接剂、橡胶板、塑料胶带 | 少量 | — | ### 以下为音频电路用元器件 | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | 晶体管 | 2SC1815(东芝) | 1 | 30 | | 积层陶瓷电容器 | 0.001μF,50V | 1 | 15 | | 积层陶瓷电容器 | 0.1μF,50V | 1 | 10 | | 碳膜电阻 | 47Ω,±5%,1/4W(黄紫黑金) | 1 | 10 | | 碳膜电阻 | 4.7kΩ,±5%,1/8W(黄紫红金) | 1 | 10 | | 碳膜电阻 | 10kΩ,±5%,1/8W(茶黑橙金) | 1 | 10 | | 碳膜电阻 | 10MΩ,±5%,1/8W(茶黑青金) | 1 | 10 | | 金属膜电阻 | 100kΩ,±1%,1/8W(茶黑黑橙茶) | 1 | 30 | | 金属膜电阻 | 120kΩ,±1%,1/8W(茶红黑橙茶) | 1 | 30 | | 金属膜电阻 | 150kΩ,±1%,1/8W(茶绿黑橙茶) | 1 | 30 | | 按钮开关 | MS-420(深山电器) | 3 | 80 | | 小型喇叭 | 8Ω,0.3W | 1 | 150 | 页面右下角有"cruboy"水印标识。
