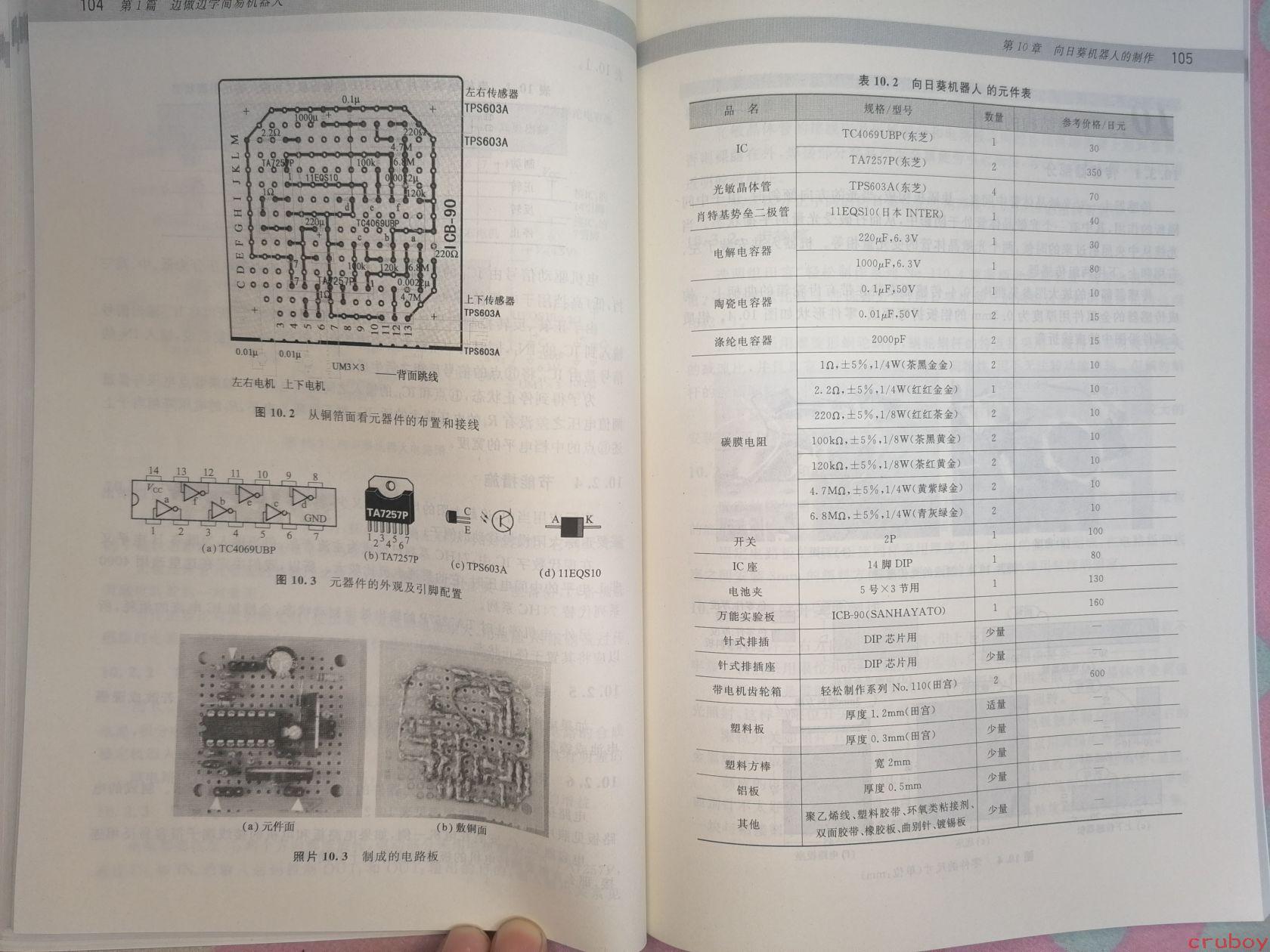

# 图片内容详细描述 这是一本中文技术书籍的跨页照片，内容为第10章"向日葵机器人的制作"，页码为104-105。 ## 第104页内容 ### 图10.2 从铜箔面看元器件的布置和接线 这是一张电路板布线图（CB-90万能实验板），显示了元器件的布置： **顶部区域：** - 标签：左右传感器 - 元件标记：TPS603A（×3） - 标注值：0.1μ, 100Ω, 2.2Ω, 220Ω **中间区域：** - IC元件：TA7257P（2个） - 元件标记：TPS603A - 标注值：11EQS10, 100k, 6.8M, 1k, 0.001Ω, 120k - TC4069UBP - 标注值：220μ, 220Ω - 标号：a, b, c, d, e, f **底部区域：** - IC元件：TA7257P - 元件标记：TPS603A - 标注值：10k, 120k, 0.002μ, 0.01μ×3, 220Ω - 标签：上下传感器、左右电机、上下电机 - 符号说明：UM3×3 ——背面跳线 **坐标轴标记：** 1, 2, 3...13；A, B, C...M ### 图10.3 元器件的外观及引脚配置 **(a) TC4069UBP**：14脚DIP封装反相器，引脚1-14，包括Vcc（14脚）和GND（7脚），包含6个反相器单元（a-f） **(b) TA7257P**：7脚封装（1-7脚），带散热片 **(c) TPS603A**：晶体管符号图 **(d) 11EQS10**：二极管符号，A为阳极，K为阴极 ### 照片10.3 制成的电路板 **(a) 元件面**：显示装有元器件的电路板正面实物照片 **(b) 敷铜面**：显示电路板的焊接面（背面布线）实物照片 ## 第105页内容 ### 表10.2 向日葵机器人的元件表 | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | **IC** | TC4069UBP（东芝） | 1 | 30 | | | TA7257P（东芝） | 2 | 350 | | **光敏晶体管** | TPS603A（东芝） | 4 | 70 | | **肖特基势垒二极管** | 11EQS10（日本INTER） | 1 | 40 | | **电解电容器** | 220μF, 6.3V | 1 | 30 | | | 1000μF, 6.3V | 1 | 80 | | **陶瓷电容器** | 0.1μF, 50V | 1 | 10 | | | 0.01μF, 50V | 2 | 15 | | **涤纶电容器** | 2000pF | 2 | 15 | | **碳膜电阻** | 1Ω, ±5%, 1/4W（茶黑金金） | 2 | 10 | | | 2.2Ω, ±5%, 1/4W（红红金金） | 1 | 10 | | | 220Ω, ±5%, 1/8W（红红茶金） | 2 | 10 | | | 100kΩ, ±5%, 1/8W（茶黑黄金） | 2 | 10 | | | 120kΩ, ±5%, 1/8W（茶红黄金） | 2 | 10 | | | 4.7MΩ, ±5%, 1/4W（黄紫绿金） | 2 | 10 | | | 6.8MΩ, ±5%, 1/4W（青灰绿金） | 2 | 10 | | **开关** | 2P | 1 | 100 | | **IC座** | 14脚DIP | 1 | 80 | | **电池夹** | 5号×3节用 | 1 | 130 | | **万能实验板** | ICB-90（SANHAYATO） | 1 | 160 | | **针式排插** | DIP芯片用 | 少量 | — | | **针式排插座** | DIP芯片用 | 少量 | — | | **带电机齿轮箱** | 轻松制作系列 No.110（田宫） | 2 | 600 | | **塑料板** | 厚度1.2mm（田宫） | 适量 | — | | | 厚度0.3mm（田宫） | 少量 | — | | **塑料方棒** | 宽2mm | 少量 | — | | **铝板** | 厚度0.5mm | 少量 | — | | **其他** | 聚乙烯线、塑料胶带、环氧类粘接剂、双面胶带、橡胶板、曲别针、镀锡板 | 少量 | — | ## 页眉/页脚信息 - 左页页眉：104 第1篇 边做边学简易机器人 - 右页页眉：第10章 向日葵机器人的制作 105 - 右下角水印：cruboy
