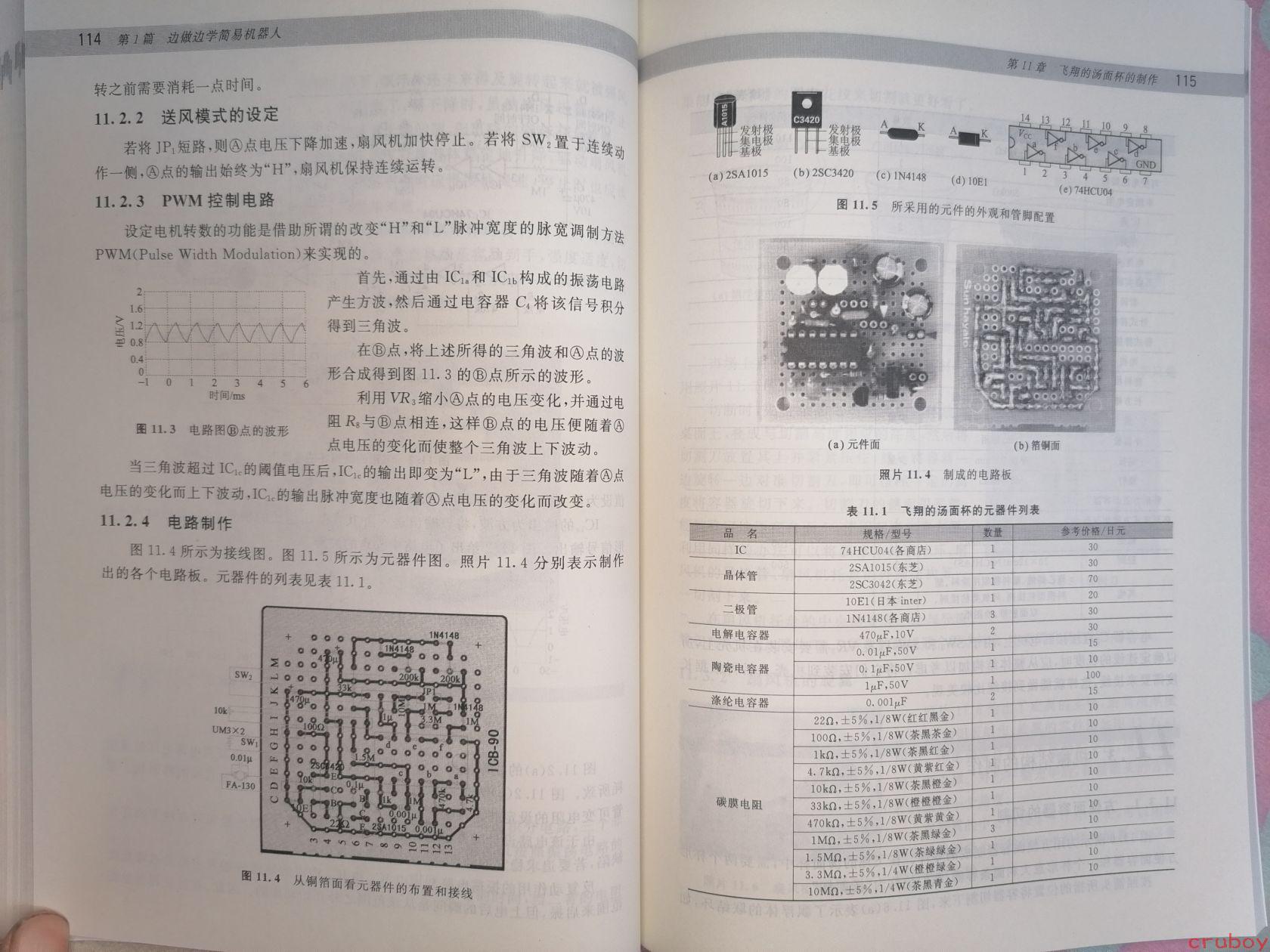

# 图片内容详细描述 这是一本中文电子技术书籍的展开页面（第114-115页），内容关于"飞翔的汤面杯的制作"（第11章）。 ## 第114页（左页） **页眉：** 第1篇 边做边学简易机器人 **正文内容：** 转之前需要消耗一点时间。 **11.2.2 送风模式的设定** 若将JP₁短路，则Ⓐ点电压下降加速，扇风机加快停止。若将SW₂置于连续动作一侧，Ⓐ点的输出始终为"H"，扇风机保持连续运转。 **11.2.3 PWM控制电路** 设定电机转数的功能是借助所谓的改变"H"和"L"脉冲宽度的脉宽调制方法PWM（Pulse Width Modulation）来实现的。 首先，通过由IC₁ₐ和IC₁ᵦ构成的振荡电路产生方波，然后通过电容器C₄将该信号积分得到三角波。 在Ⓑ点，将上述所得的三角波和Ⓐ点的波形合成得到图11.3的Ⓑ点所示的波形。 利用VR₂缩小Ⓐ点的电压变化，并通过电阻R₈与Ⓑ点相连，这样Ⓑ点的电压便随着Ⓐ点电压的变化而使整个三角波上下波动。 **图11.3 电路图Ⓑ点的波形** - 纵轴：电压/V（-1, 0, 0.4, 0.8, 1.2, 1.6, 2） - 横轴：时间/ms（0, 1, 2, 3, 4, 5, 6） 当三角波超过IC₁ₐ的阈值电压后，IC₁ᵦ的输出即变为"L"，由于三角波随着Ⓐ点电压的变化而上下波动，IC₁ᵦ的输出脉冲宽度也随着Ⓐ点电压的变化而改变。 **11.2.4 电路制作** 图11.4所示为接线图。图11.5所示为元器件图。照片11.4分别表示制作出的各个电路板。元器件的列表见表11.1。 **图11.4 从铜箔面看元器件的布置和接线** （显示了一个电路板布线图，包含标记：SW₂, 10k, UM3×2, 1N4148, SW₁, 0.01μ, FA-130, ECB+, ICB-90, 1M, 3M, 200k, 100Ω, 2SC3042, 1μF, 0.001μF, 2SA1015等） ## 第115页（右页） **页眉：** 第11章 飞翔的汤面杯的制作 **图11.5 所采用的元件的外观和管脚配置** - (a) 2SA1015（发射极、基极、集电极） - (b) 2SC3420（发射极、基极、集电极） - (c) 1N4148（A、K） - (d) 10E1（A、K） - (e) 74HCU04（Vcc, GND, 14脚至8脚，1脚至7脚） **照片11.4 制成的电路板** - (a) 元件面（显示焊有元器件的电路板照片） - (b) 箔铜面（显示铜箔布线面的照片） **表11.1 飞翔的汤面杯的元器件列表** | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|----------|------|-------------| | IC | 74HCU04（各商店） | 1 | 30 | | 晶体管 | 2SA1015（东芝） | 1 | 30 | | | 2SC3042（东芝） | 1 | 70 | | 二极管 | 10E1（日本inter） | 1 | 20 | | | 1N4148（各商店） | 3 | 30 | | 电解电容器 | 470μF,10V | 2 | 30 | | | 0.01μF,50V | 1 | 15 | | 陶瓷电容器 | 0.1μF,50V | 1 | 10 | | | 1μF,50V | 1 | 100 | | 涤纶电容器 | 0.001μF | 2 | 15 | | 碳膜电阻 | 22Ω,±5%,1/8W（红红黑金） | 1 | 10 | | | 100Ω,±5%,1/8W（茶黑茶金） | 1 | 10 | | | 1kΩ,±5%,1/8W（茶黑红金） | 1 | 10 | | | 4.7kΩ,±5%,1/8W（黄紫红金） | 1 | 10 | | | 10kΩ,±5%,1/8W（茶黑橙金） | 1 | 10 | | | 33kΩ,±5%,1/8W（橙橙橙金） | 1 | 10 | | | 470kΩ,±5%,1/8W（黄紫黄金） | 1 | 10 | | | 1MΩ,±5%,1/8W（茶黑绿金） | 3 | 10 | | | 1.5MΩ,±5%,1/8W（茶绿绿金） | 1 | 10 | | | 3.3MΩ,±5%,1/4W（橙橙绿金） | 1 | 10 | | | 10MΩ,±5%,1/4W（茶黑青金） | 1 | 10 | 页脚水印：**cruboy**
