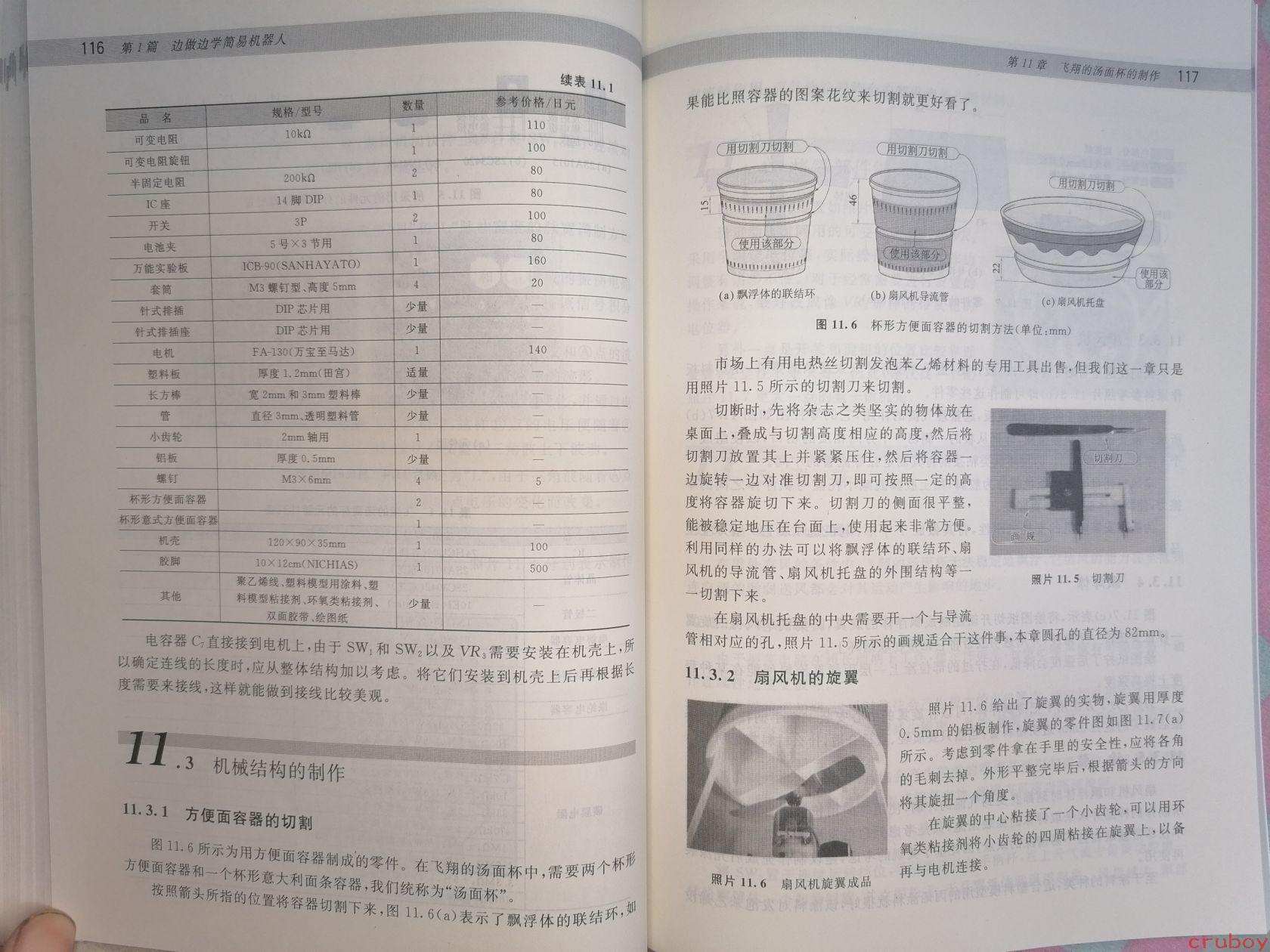

# 书籍内页内容描述 ## 整体布局 这是一本中文技术书籍的跨页展示，页码分别为116和117，属于"第1篇 边做边学简易机器人"中"第11章 飞翔的汤面杯的制作"的内容。 ## 左页（第116页） ### 续表11.1（元器件清单） 表格包含以下列：**品名**、**规格/型号**、**数量**、**参考价格/日元** | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | 可变电阻 | 10kΩ | 1 | 110 | | 可变电阻旋钮 | | 1 | 100 | | 半固定电阻 | 200kΩ | 2 | 80 | | IC座 | 14脚 DIP | 1 | 80 | | 开关 | 3P | 2 | 100 | | 电池夹 | 5号×3节用 | 1 | 80 | | 万能实验板 | ICB-90(SANHAYATO) | 1 | 160 | | 套筒 | M3螺钉型、高度5mm | 4 | 20 | | 针式排插 | DIP芯片用 | 少量 | — | | 针式排插座 | DIP芯片用 | 少量 | — | | 电机 | FA-130(万宝至马达) | 1 | 140 | | 塑料板 | 厚度1.2mm(田宫) | 适量 | — | | 长方棒 | 宽2mm和3mm塑料棒 | 少量 | — | | 管 | 直径3mm、透明塑料管 | 少量 | — | | 小齿轮 | 2mm轴用 | 1 | — | | 铝板 | 厚度0.5mm | 少量 | — | | 螺钉 | M3×6mm | 4 | 5 | | 杯形方便面容器 | | 2 | — | | 杯形意式方便面容器 | | 1 | — | | 机壳 | 120×90×35mm | 1 | 100 | | 胶脚 | 10×12cm(NICHIAS) | 1 | 500 | | 其他 | 聚乙烯线、塑料模型用涂料、塑料模型粘接剂、环氧类粘接剂、双面胶带、绘图纸 | 少量 | — | ### 正文内容 电容器C₁直接接到电机上，由于SW₁和SW₂以及VR₃需要安装在机壳上，所以确定连线的长度时，应从整体结构加以考虑。将它们安装到机壳上后再根据长度需要来接线，这样就能做到接线比较美观。 ### **11.3 机械结构的制作** #### 11.3.1 方便面容器的切割 图11.6所示为用方便面容器制成的零件。在飞翔的汤面杯中，需要两个杯形方便面容器和一个杯形意大利面容器，我们统称为"汤面杯"。 按照箭头所指的位置将容器切割下来，图11.6(a)表示了漂浮体的联结环，如果能比照容器的图案花纹来切割就更好了。 ## 右页（第117页） ### 图11.6 杯形方便面容器的切割方法（单位：mm） 图中显示三种切割方式： - **(a) 漂浮体的联结环**：标注15mm，"用切割刀切割"、"使用该部分" - **(b) 扇风机导流管**：标注44mm，"用切割刀切割"、"使用该部分" - **(c) 扇风机托盘**：标注12mm，"用切割刀切割"、"使用该部分" ### 正文内容 市场上有用电热丝切割发泡苯乙烯材料的专用工具出售，但我们这一章只用照片11.5所示的切割刀来切割。 切断时，先将杂志之类坚实的物体放在桌面上，叠成与切割高度相应的高度，然后将切割刀放置其上并紧紧压住，然后将容器一边旋转一边对准切割刀，即可按照一定的高度将容器旋切下来。切割刀的侧面很平整，能被稳定地压在台面上，使用起来非常方便。利用同样的办法可以将漂浮体的联结环、扇风机的导流管、扇风机托盘的外围结构等一一割下来。 在扇风机托盘的中央需要开一个与导流管相对应的孔，照片11.5所示的画规适合于干这件事，本章圆孔的直径为82mm。 ### **11.3.2 扇风机的旋翼** 照片11.6给出了旋翼的实物，旋翼用厚度0.5mm的铝板制作，旋翼的零件图如图11.7(a)所示。考虑到零件拿在手里的安全性，应将各角的毛刺去掉。外形平整完毕后，根据箭头的方向将其旋扭一个角度。 在旋翼的中心粘接了一个小齿轮，可以用环氧类粘接剂将小齿轮的四周粘接在旋翼上，以备再与电机连接。 ### 照片说明 - **照片11.5 切割刀**：显示切割刀工具实物图，标注"切割刀"和"画规" - **照片11.6 扇风机旋翼成品**：显示扇风机旋翼成品实物 页面底部水印："cruboy"
