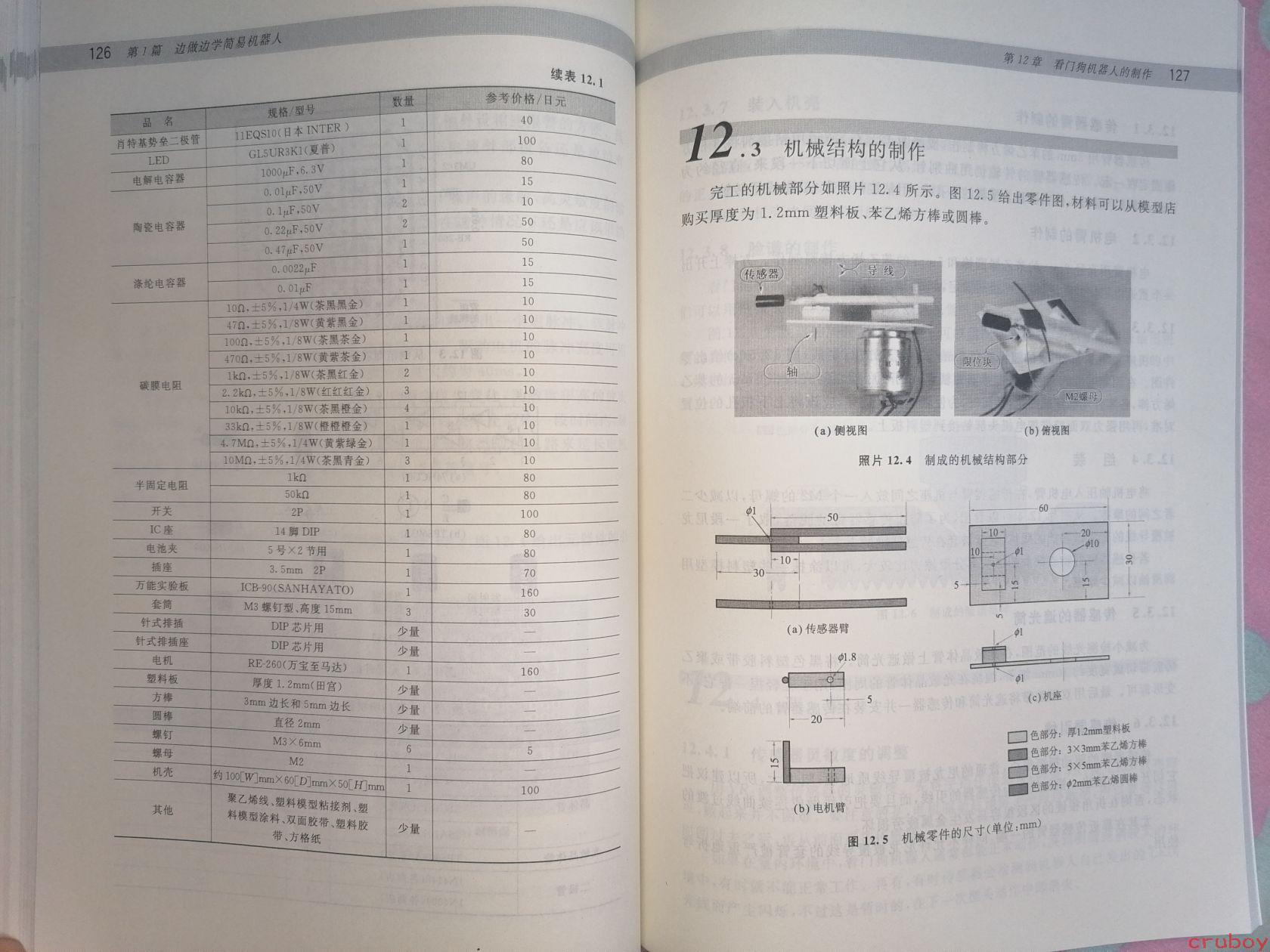

# 图片内容详细描述 这是一本中文书籍的展开内页，显示第126-127页的内容。页面顶部标注：**第7篇 边做边学简易机器人**，左侧页码为126，右侧页码为127。 ## 左页（126页）：续表12.1 电子元件清单 表格包含四列：**品名、规格/型号、数量、参考价格/日元** | 品名 | 规格/型号 | 数量 | 参考价格/日元 | |------|-----------|------|---------------| | 肖特基势垒二极管 | 11EQS10（日本INTER） | 1 | 40 | | LED | GL5UR3K1（夏普） | 1 | 100 | | 电解电容器 | 1000μF,6.3V | 1 | 80 | | 陶瓷电容器 | 0.01μF,50V | 1 | 15 | | | 0.1μF,50V | 2 | 10 | | | 0.22μF,50V | 2 | 50 | | | 0.47μF,50V | 1 | 50 | | 涤纶电容器 | 0.0022μF | 1 | 15 | | | 0.01μF | 1 | 15 | | 碳膜电阻 | 10Ω,±5%,1/4W（茶黑黑金） | 1 | 10 | | | 47Ω,±5%,1/8W（黄紫黑金） | 1 | 10 | | | 100Ω,±5%,1/8W（茶黑茶金） | 1 | 10 | | | 470Ω,±5%,1/8W（黄紫茶金） | 1 | 10 | | | 1kΩ,±5%,1/8W（茶黑红金） | 2 | 10 | | | 2.2kΩ,±5%,1/8W（红红红金） | 3 | 10 | | | 10kΩ,±5%,1/8W（茶黑橙金） | 4 | 10 | | | 33kΩ,±5%,1/8W（橙橙橙金） | 1 | 10 | | | 4.7MΩ,±5%,1/4W（黄紫绿金） | 1 | 10 | | | 10MΩ,±5%,1/4W（茶黑青金） | 3 | 10 | | 半固定电阻 | 1kΩ | 1 | 80 | | | 50kΩ | 1 | 80 | | 开关 | 2P | 1 | 100 | | IC座 | 14脚DIP | 1 | 80 | | 电池夹 | 5号×2节用 | 1 | 80 | | 插座 | 3.5mm 2P | 1 | 70 | | 万能实验板 | ICB-90(SANHAYATO) | 1 | 160 | | 套筒 | M3螺钉型，高度15mm | 3 | 30 | | 针式排插 | DIP芯片用 | 少量 | — | | 针式排插座 | DIP芯片用 | 少量 | — | | 电机 | RE-260(万宝至马达) | 1 | 160 | | 塑料板 | 厚度1.2mm(田宫) | 少量 | — | | 方棒 | 3mm边长和5mm边长 | 少量 | — | | 圆棒 | 直径2mm | 少量 | — | | 螺钉 | M3×6mm | 6 | 5 | | 螺母 | M2 | 1 | — | | 机壳 | 约100[W]mm×60[D]mm×50[H]mm | 1 | 100 | | 其他 | 聚乙烯线、塑料模型粘接剂、塑料模型涂料、双面胶带、塑料胶带、方格纸 | 少量 | — | ## 右页（127页）：第12章 看门狗机器人的制作 ### 12.3 机械结构的制作 > 完工的机械部分如照片12.4所示。图12.5给出零件图，材料可以从模型店购买厚度为1.2mm塑料板、苯乙烯方棒或圆棒。 **照片12.4 制成的机械结构部分** - 包含两张照片： - (a) 侧视图：标注有"传感器"、"导线"、"轴" - (b) 俯视图：标注有"限位块"、"M2螺母" **图12.5 机械零件的尺寸（单位:mm）** - 包含三张零件图： - (a) 传感器臂：尺寸标注 φ1、50、10、30 - (b) 电机臂：尺寸标注 φ1.8、5、20、5 - (c) 机座：尺寸标注 60、10、20、φ10、10、φ1、5、30、5、φ1 **图例说明（颜色图例）：** - 色部分：厚1.2mm塑料板 - 色部分：3×3mm苯乙烯方棒 - 色部分：5×5mm苯乙烯方棒 - 色部分：φ2mm苯乙烯圆棒 页面右下方有水印"cruboy"。
