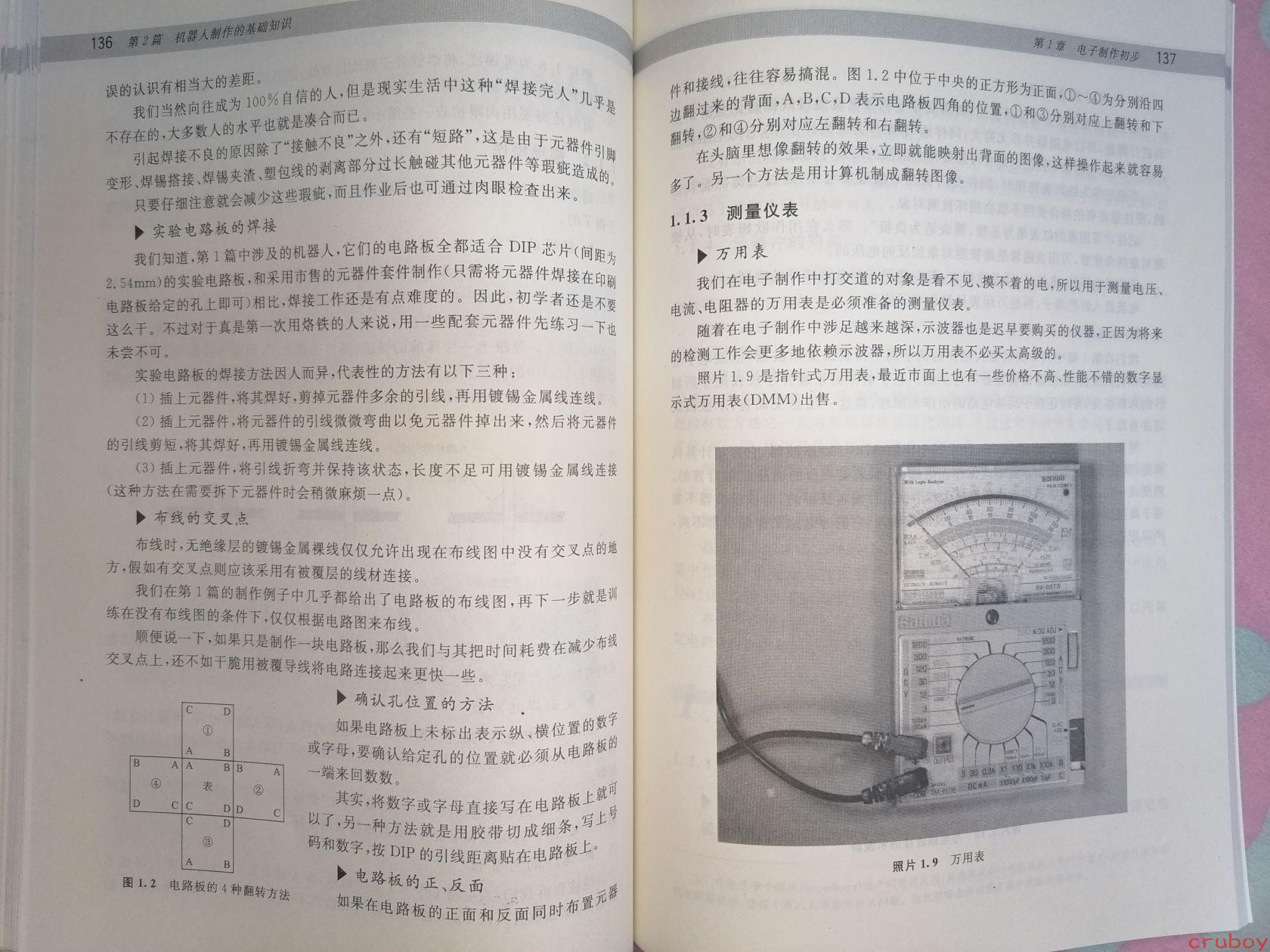

# 图片内容详细描述 这是一本关于机器人制作的技术书籍的展开页面，左右两页分别是第136页和第137页。书籍内容涉及电路板焊接、测量仪表等电子制作基础知识。 ## 左侧页面（第136页） **页眉**：第2篇 机器人制作的基础知识 **正文内容**： 误的认识有相当大的差距。 我们当然向往成为100%自信的人，但是现实生活中这种"焊接完人"几乎是不存在的，大多数人的水平也就是凑合而已。 引起焊接不良的原因除了"接触不良"之外，还有"短路"，这是由于元器件引脚变形、焊锡搭接、焊锡夹渣、塑包线的剥离部分过长触碰其他元器件等瑕疵造成的。 只要仔细注意就会减少这些瑕疵，而且作业后也可通过肉眼检查出来。 **▶ 实验电路板的焊接** 我们知道，第1篇中涉及的机器人，它们的电路板全都适合DIP芯片（间距为2.54mm）的实验电路板，和采用市售的元器件套件制作（只需将元器件焊接在印刷电路板给定的孔上即可）相比，焊接工作还是有点难度的。因此，初学者还是不要这么干。不过对于真是第一次用烙铁的人来说，用一些配套元器件先练习一下也未尝不可。 实验电路板的焊接方法因人而异，代表性的方法有以下三种： （1）插上元器件，将其焊好，剪掉元器件多余的引线，再用镀锡金属线连线。 （2）插上元器件，将元器件的引线微微弯曲以免元器件掉出来，然后将元器件的引线剪短，将其焊好，再用镀锡金属线连线。 （3）插上元器件，将引线折弯并保持该状态，长度不足可用镀锡金属线连接（这种方法在需要拆下元器件时会稍微麻烦一点）。 **▶ 布线的交叉点** 布线时，无绝缘层的镀锡金属裸线仅仅允许出现在布线图中没有交叉点的地方，假如有交叉点则应该采用有被覆层的线材连接。 我们在第1篇的制作例子中几乎都给出了电路板的布线图，再下一步就是训练在没有布线图的条件下，仅仅根据电路图来布线。 顺便说一下，如果只是制作一块电路板，那么我们与其把时间耗费在减少布线交叉点上，还不如干脆用被覆导线将电路连接起来更快一些。 **▶ 确认孔位置的方法** 如果电路板上未标示表示纵、横位置的数字或字母，要确认给定孔的位置就必须从电路板的一端来回数数。 其实，将数字或字母直接写在电路板上就可以了，另一种方法就是用胶带切成细条，写上号码和数字，按DIP的引线距离贴在电路板上。 **▶ 电路板的正、反面** 如果在电路板的正面和反面同时布置元器件和接线，往往容易搞混。图1.2中位于中央的正方形为正面，①～④为分别沿四边翻过来的背面，A，B，C，D表示电路板四角的位置，①和③分别对应上翻转和下翻转，②和④分别对应左翻转和右翻转。 **图片**：图1.2 电路板的4种翻转方法（显示了一个正方形被四个小方形围绕，分别标注①②③④以及ABCD字母位置） ## 右侧页面（第137页） **页眉**：第1章 电子制作初步 **正文内容**： 在头脑里想像翻转的效果，立即就能映射出背面的图像，这样操作起来就容易多了。另一个方法是用计算机制成翻转图像。 ### 1.1.3 测量仪表 **▶ 万用表** 我们在电子制作中打交道的对象是看不见、摸不着的电，所以用于测量电压、电流、电阻器的万用表是必须准备的测量仪表。 随着在电子制作中涉足越来越深，示波器也是迟早要购买的仪器，正因为将来的检测工作会更多地依赖示波器，所以万用表不必买太高级的。 照片1.9是指针式万用表，最近市面上也有一些价格不高、性能不错的数字显示式万用表（DMM）出售。 **图片**：照片1.9 万用表（图中显示一台SANWA品牌的指针式万用表，带有刻度盘、旋钮和测量探针，表盘上有With large function标识，型号为YX-360TR或类似型号，可见DCV、ACV、DCA、Ω等测量档位标识，以及TESTER、DC10A等标记） 页面右下角有"cruboy"水印。
