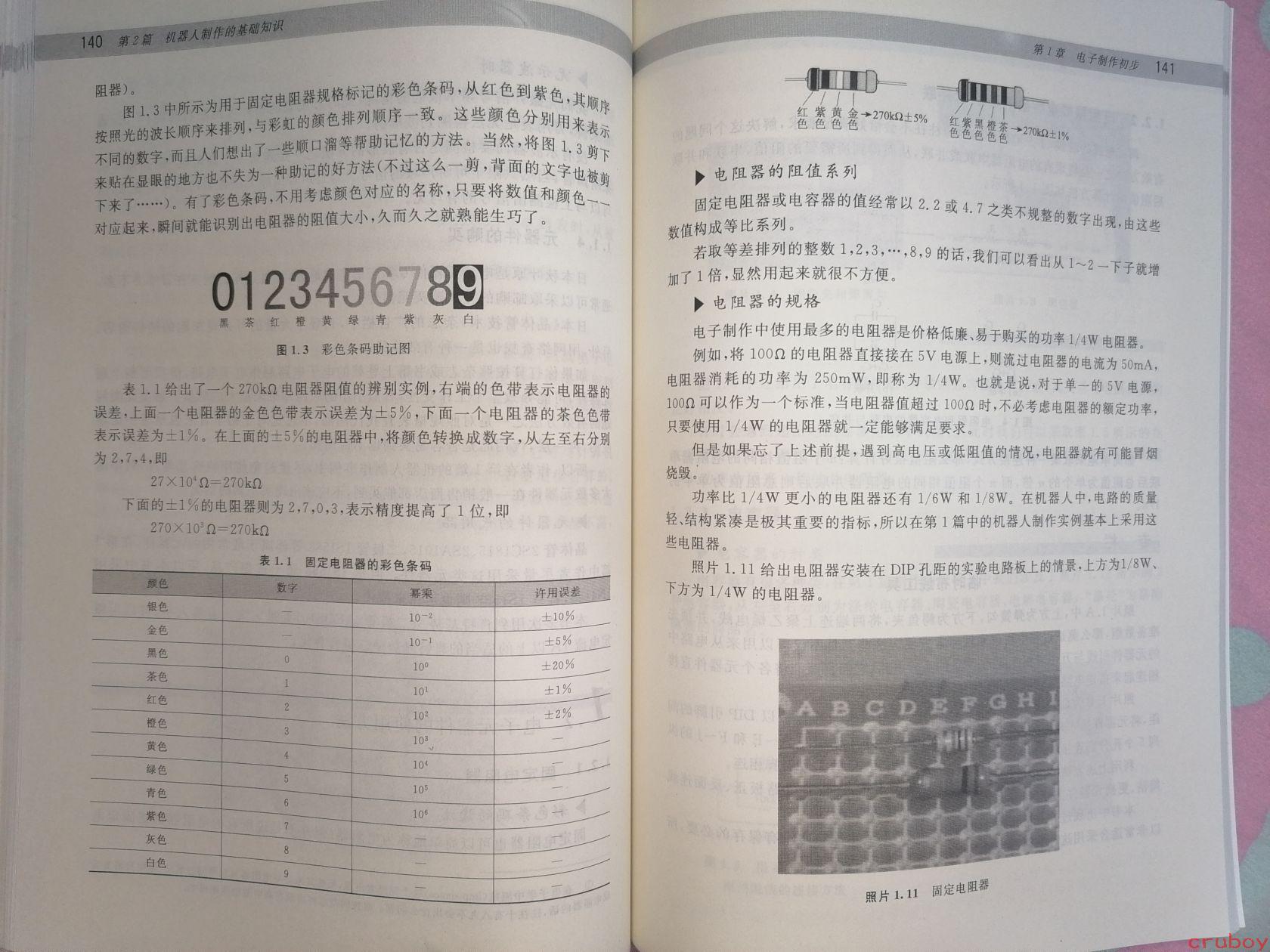

# 图片内容详细描述 这是一本中文技术书籍的跨页展示，内容是关于电子制作和机器人制作基础知识，具体讲述电阻器的彩色条码识别方法。页码分别为140（第2篇 机器人制作的基础知识）和141（第1章 电子制作初步）。 --- ## 左页（第140页）内容 **正文：** > 阻器）。 > > 图1.3中所示为用于固定电阻器规格标记的彩色条码，从红色到紫色，其顺序按照光的波长顺序来排列，与彩虹的颜色排列顺序一致。这些颜色分别用来表示不同的数字，而且人们想出了一些顺口溜等帮助记忆的方法。当然，将图1.3剪下来贴在显眼的地方也不失为一种助记的好方法（不过这么一剪，背面的文字也被剪下来了……）。有了彩色条码，不用考虑颜色对应的名称，只要将数值和颜色一一对应起来，瞬间就能识别出电阻器的阻值大小，久而久之就熟能生巧了。 **图1.3 彩色条码助记图：** 显示数字 0 1 2 3 4 5 6 7 8 9，每个数字下方对应颜色： - 0 = 黑 - 1 = 茶 - 2 = 红 - 3 = 橙 - 4 = 黄 - 5 = 绿 - 6 = 青 - 7 = 紫 - 8 = 灰 - 9 = 白 **正文续：** > 表1.1给出了一个270kΩ电阻器阻值的辨别实例。右端的色带表示电阻器的误差，上面一个电阻器的金色色带表示误差为±5%，下面一个电阻器的茶色色带表示误差为±1%。在上面的±5%的电阻器中，将颜色转换成数字，从左至右分别为2、7、4，即 > > 27×10⁴ Ω = 270kΩ > > 下面的±1%的电阻器则为2、7、0、3，表示精度提高了1位，即 > > 270×10³ Ω = 270kΩ **表1.1 固定电阻器的彩色条码** | 颜色 | 数字 | 幂乘 | 许可误差 | |------|------|------|----------| | 银色 | — | 10⁻² | ±10% | | 金色 | — | 10⁻¹ | ±5% | | 黑色 | 0 | 10⁰ | — | | 茶色 | 1 | 10¹ | ±20%（此处表格可能有误） | | 红色 | 2 | 10² | ±1% | | 橙色 | 3 | 10³ | ±2% | | 黄色 | 4 | 10⁴ | — | | 绿色 | 5 | 10⁵ | — | | 青色 | 6 | — | — | | 紫色 | 7 | — | — | | 灰色 | 8 | — | — | | 白色 | 9 | — | — | --- ## 右页（第141页）内容 **顶部两个电阻器示意图：** - 左图：色带为 红/紫/黄/金 → 270kΩ±5% - 右图：色带为 红/紫/黑/茶/茶 → 270kΩ±1% **▶ 电阻器的阻值系列** > 固定电阻器或电容器的值经常以2、2或4、7之类不规整的数字出现，由这些数值构成等比系列。 > > 若取等差排列的整数1、2、3、…、8、9的话，我们可以看出从1→2一下子增加了1倍，显然用起来就很不方便。 **▶ 电阻器的规格** > 电子制作中使用最多的电阻器是价格低廉、易于购买的功率1/4W电阻器。例如，将100Ω的电阻器直接接在5V电源上，则流过电阻器的电流为50mA，电阻器消耗的功率为250mW，即称为1/4W。也就是说，对于单一的5V电源，100Ω可以作为一个标准，当电阻器值超过100Ω时，不必考虑电阻器的额定功率，只要使用1/4W的电阻器就一定能够满足要求。 > > 但是如果忘了上述前提，遇到高电压或低阻值的情况，电阻器就有可能冒烟烧毁。 > > 功率比1/4W更小的电阻器还有1/6W和1/8W。在机器人中，电路的质量轻、结构紧凑是极其重要的指标，所以在第1篇中的机器人制作实例基本上采用这些电阻器。 > > 照片1.11给出电阻器安装在DIP孔距的实验电路板上的情景：上方为1/8W、下方为1/4W的电阻器。 **照片1.11 固定电阻器：** 图片显示一块面包板（实验电路板），上面有A、B、C、D、E、F、G、H、I等列标记，安装有多个电阻器元件的实物照片。
