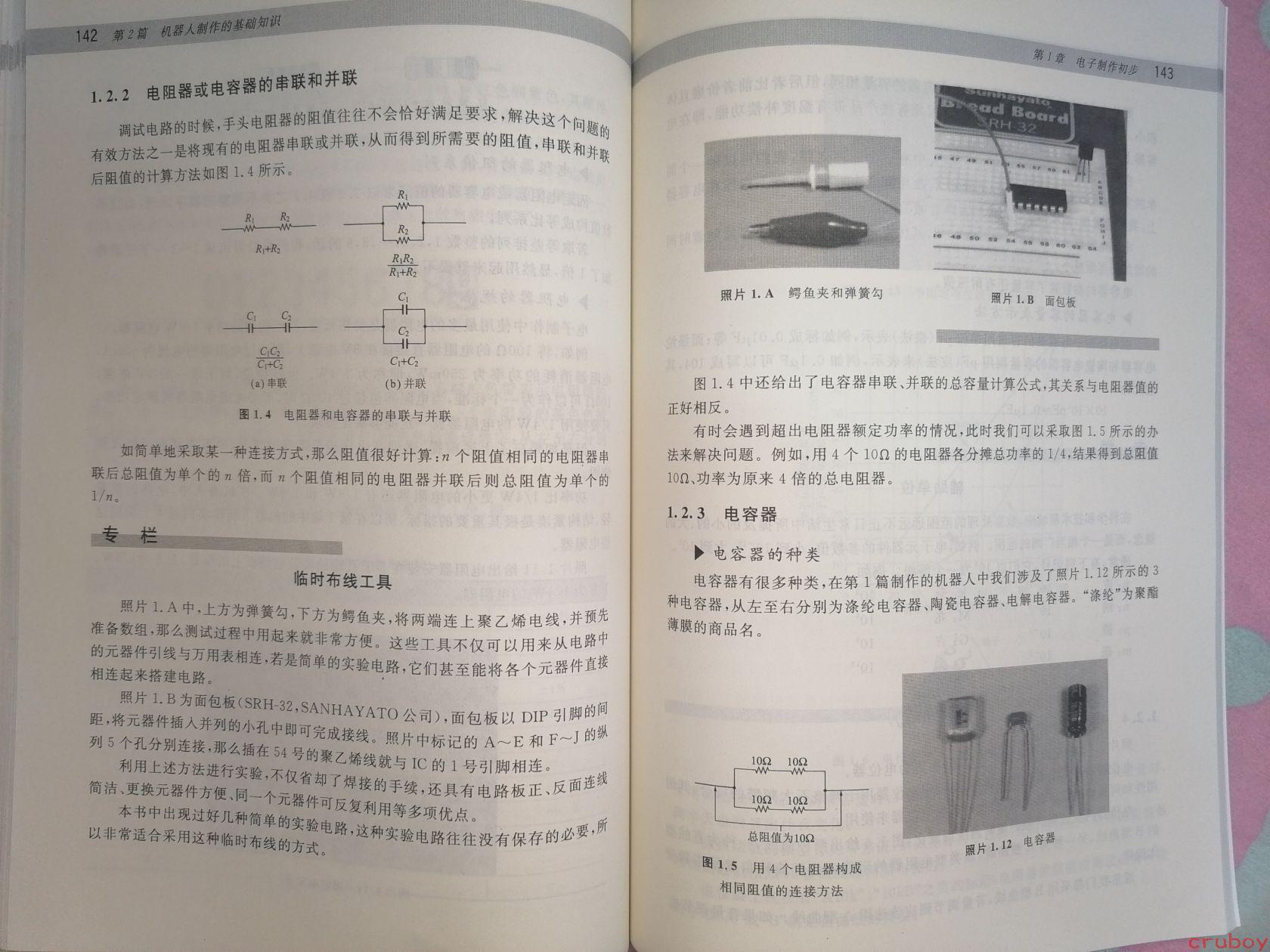

# 图片内容详细描述 ## 整体概述 这是一本中文电子技术/机器人制作相关书籍的**第142页和第143页**的跨页内容，属于"第2篇 机器人制作的基础知识"中的"第1章 电子制作初步"章节。 --- ## 第142页（左页） **页眉：** 第2篇 机器人制作的基础知识 ### 1.2.2 电阻器或电容器的串联和并联 调试电路的时候，手头电阻器的阻值往往不会恰好满足要求，解决这个问题的有效方法之一是将现有的电阻器串联或并联，从而得到所需要的阻值，串联和并联后阻值的计算方法如图1.4所示。 **图1.4 电阻器和电容器的串联和并联** 电路图内容： - (a) 串联： - 电阻器 R₁、R₂ 串联，R₁+R₂ - 电容器 C₁、C₂ 串联，C₁C₂/(C₁+C₂) - (b) 并联： - 电阻器 R₁、R₂ 并联，R₁R₂/(R₁+R₂) - 电容器 C₁、C₂ 并联，C₁+C₂ 如简单地采取某一种连接方式，那么阻值很好计算：n个阻值相同的电阻器串联后总阻值为单个的n倍，而n个阻值相同的电阻器并联后则总阻值为单个的1/n。 ### 专栏：临时布线工具 照片1.A中，上方为弹簧勾，下方为鳄鱼夹，将两端连上聚乙烯电线，并预先准备数组，那么测试过程中用起来就非常方便。这些工具不仅可以用来从电路中相连起来搭建电路。 照片1.B为面包板（SRH-32，SANHAYATO公司），面包板以DIP引脚的间距，将元器件插入并列的小孔中即可完成接线。照片中标记的A～E和F～J的纵列5个孔分别连接，那么插在54号的聚乙烯线就与IC的1号引脚相连。利用上述方法进行实验，不仅省却了焊接的手续，还具有电路板正、反面连接简洁、更换元器件方便、同一个元器件可反复利用等多项优点。 本书中出现过好几种简单的实验电路，这种实验电路往往没有保存的必要，所以非常适合采用这种临时布线的方式。 --- ## 第143页（右页） **页眉：** 第1章 电子制作初步 ### 图片说明 **照片1.A** 鳄鱼夹和弹簧勾（左侧图片） **照片1.B** 面包板（右侧图片，显示 "SUNHAYATO Bread Board SRH-32" 字样，标号46-64） ### 正文内容 图1.4中还给出了电容器串联、并联的总容量计算公式，其关系与电阻器值的正好相反。 有时会遇到超出电阻器额定功率的情况，此时我们可以采取图1.5所示的办法来解决问题。例如，用4个10Ω的电阻器各分担总功率的1/4，结果得到总阻值10Ω，功率为原来4倍的总电阻器。 ### 1.2.3 电容器 #### ▶ 电容器的种类 电容器有很多种类，在第1篇制作的机器人中我们涉及了照片1.12所示的3种电容器，从左至右分别为涤纶电容器、陶瓷电容器、电解电容器。"涤纶"为聚酯薄膜的商品名。 **照片1.12** 电容器（显示三种不同类型的电容器） **图1.5** 用4个电阻器构成相同阻值的连接方法 - 电路图显示4个10Ω电阻器连接，总阻值为10Ω
