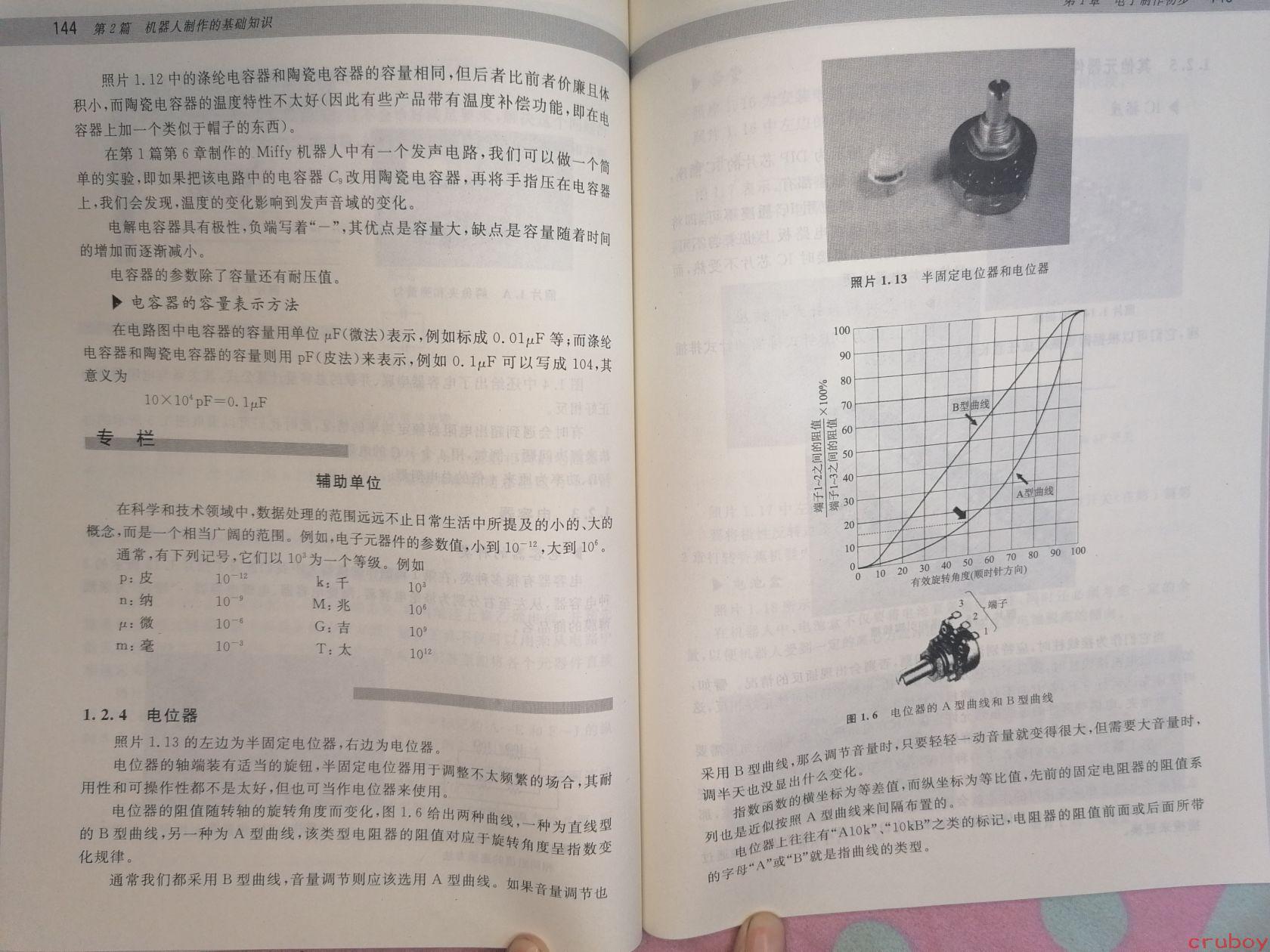

# 图片内容详细描述 这是一本中文技术书籍的展开页面（左右两页），书页顶部显示页码"144"和章节标题"第2篇 机器人制作的基础知识"。内容主要介绍电子元件（电容器、电位器）的基础知识。 ## 左页内容 **正文部分：** 照片1.12中的涤纶电容器和陶瓷电容器的容量相同，但后者比前者价廉且体积小，而陶瓷电容器的温度特性不太好（因此有些产品带有温度补偿功能，即在电容器上加一个类似于帽子的东西）。 在第1篇第6章制作的Miffy机器人中有一个发声电路，我们可以做一个简单的实验，即如果把该电路中的电容器C₅改用陶瓷电容器，再将手指压在电容器上，我们会发现，温度的变化影响到发声音域的变化。 电解电容器具有极性，负端写着"-"，其优点是容量大，缺点是容量随着时间的推移而逐渐减小。 电容器的参数除了容量还有耐压值。 **▶ 电容器的容量表示方法** 在电路图中电容器的容量用单位μF（微法）表示，例如标成0.01μF等；而涤纶电容器和陶瓷电容器的容量则用pF（皮法）来表示，例如0.1μF可以写成104，其意义为 $$10×10^4 pF = 0.1μF$$ **专栏：辅助单位** 在科学和技术领域中，数据处理的范围远远不止日常生活中所提及的小的、大的概念，而是一个相当广阔的范围。例如，电子元器件的参数值，小到10⁻¹²，大到10⁶。 通常，有下列记号，它们以10³为一个等级。例如： | 记号 | 含义 | 数值 | 记号 | 含义 | 数值 | |------|------|------|------|------|------| | p：皮 | | 10⁻¹² | k：千 | | 10³ | | n：纳 | | 10⁻⁹ | M：兆 | | 10⁶ | | μ：微 | | 10⁻⁶ | G：吉 | | 10⁹ | | m：毫 | | 10⁻³ | T：太 | | 10¹² | **1.2.4 电位器** 照片1.13的左边为半固定电位器，右边为电位器。 电位器的轴端装有适当的旋钮，半固定电位器用于调整不太频繁的场合，其耐用性和可操作性都不是太好，但也可当作电位器来使用。 电位器的阻值随转轴的旋转角度而变化，图1.6给出两种曲线，一种为直线型的B型曲线，另一种为A型曲线，该类型电阻器的阻值对应于旋转转角度呈指数变化规律。 通常我们都采用B型曲线，音量调节则应该选用A型曲线。如果音量调节也 ## 右页内容 **右上图：照片1.13 半固定电位器和电位器** - 显示一个半固定电位器（带白色旋钮的小型元件）和一个电位器（较大的带螺纹轴的黑色元件）的实物照片。 **中间图：图表** - 纵轴："端子1→2之间的阻值×100% / 端子1→3之间的阻值"，范围0-100 - 横轴："有效旋转角度（顺时针方向）"，范围0-100 - 显示两条曲线： - **B型曲线**（较陡峭的S形曲线） - **A型曲线**（较平缓的曲线） **下图：电位器结构示意图** - 显示电位器的端子1、2、3的位置 **图1.6 电位器的A型曲线和B型曲线** 那么调节音量时，只要轻轻一动音量就变得很大，但需要大音量时，采用B型曲线，那么调节半天也没显出什么变化。 指数函数的横坐标为等差值，而纵坐标为等比值，先前的固定电阻器的阻值系列也是近似按照A型曲线来间隔布置的。 电位器上往往有"A10k"、"10kB"之类的标记，电阻器的阻值前面或后面所带的字母"A"或"B"就是指曲线的类型。 --- 页面右下角有"cruboy"字样的水印。
