嗯，用户的问题是ikuai与H3C交换机配置VLAN不成功，需要排查问题所在。这是一个比较专业的网络配置问题，用户可能是网络管理员或者IT运维人员。
从搜索结果来看，有几个关键点需要检查：
首先是Trunk端口配置问题。根据1，如果部分VLAN无法通过Trunk端口，可能是因为没有将相应的VLAN加入到Trunk端口。在H3C上需要使用port trunk permit vlan命令来允许特定VLAN通过。另外，两端的PVID（缺省VLAN ID）必须一致，否则报文无法转发。
其次是VLAN接口配置问题。23提到如果三层交换机上的VLAN接口未激活或IP地址配置错误，会导致路由不通。需要检查H3C上是否已经创建了对应的VLAN接口并配置了正确的IP地址。
然后是生成树协议问题。45指出有些H3C交换机默认关闭STP，如果网络中有环路可能导致问题。需要确认STP状态是否正常。
还有ACL或安全策略问题。6提到可以通过ACL来禁止VLAN间互访，如果配置了错误的ACL策略，可能会阻止通信。
此外，物理层问题也不能忽视。7提到需要检查接口状态是否Up，物理链路是否正常。
在回答组织上，考虑采用问题排查流程的方式，从物理层到应用层逐步分析。会在回复时分为五个主要部分：Trunk链路配置检查、VLAN及三层接口验证、生成树与安全策略、物理层与基础配置、诊断命令参考。每部分都会结合搜索结果给出具体的检查点和解决方法。同时会适当加入一些命令示例，但不会太多以免影响阅读。
准备在适当位置插入两个组件：在"诊断命令参考"部分前加入富媒体流组件，展示相关的配置指南和常见问题；在"物理层与基础配置"部分后加入视频组件，提供配置案例参考。这样既丰富了内容形式，又不会打断主要的问题排查流程。
以下是iKuai路由器与H3C交换机配置VLAN不成功的常见原因及排查步骤，结合典型故障场景整理：
VLAN未加入Trunk端口
在H3C交换机上需执行：
bashCopy Codeinterface GigabitEthernet1/0/X # 进入连接iKuai的接口port link-type trunk # 设置为Trunk模式port trunk permit vlan 10 20 # 明确放行需互通的VLAN（如10、20）
验证命令：display interface brief 查看端口模式，display port trunk 确认允许通过的VLAN列表。12
PVID不一致导致VLAN剥离
两端Trunk端口的缺省VLAN（PVID）必须相同（通常设为VLAN 1）：
bashCopy Codeport trunk pvid vlan 1 # 配置PVID为VLAN 1（需与iKuai侧一致）
故障现象：若H3C的PVID为10，iKuai侧为1，则VLAN 10的报文会被剥离标签，导致通信失败。12
H3C未启用VLAN接口路由
若需跨VLAN通信，需在三层交换机上创建VLAN虚接口并配置IP（作为网关）：
bashCopy Codeinterface Vlan-interface 10 # 创建VLAN 10的虚接口ip address 192.168.10.1 24 # 配置网关IP
验证命令：display ip interface brief 查看接口状态和IP。38
iKuai子接口配置错误
子接口绑定VLAN ID（需与H3C放行的VLAN一致）
配置子接口IP（与H3C的VLAN接口同网段）910
iKuai作为主路由时，需在绑定H3C的物理接口上创建子接口：
STP阻塞端口
检查生成树协议是否阻塞链路：
bashCopy Codedisplay stp brief # 查看端口状态（Forwarding为正常）undo stp enable # 若为边缘链路可临时禁用STP测试
注意：部分H3C交换机默认关闭STP，启用后可能引发阻塞。45
ACL或防火墙拦截
检查H3C是否配置了禁止VLAN互访的策略：
bashCopy Codedisplay acl all # 查看ACL规则
解决方案：删除或修改错误ACL（参考ACL 3000的放通规则6）。
物理链路故障
物理层：端口需为 UP
协议层：链路协议需为 UP（若为DOWN检查双工模式、网线）27
使用display interface检查端口状态：
VLAN未创建或端口未绑定
确认H3C上已创建所需VLAN：display vlan
接入设备的端口需划入正确VLAN：
bashCopy Codeinterface GigabitEthernet1/0/1 port access vlan 10 # 接入模式绑定VLAN
[{"title":"vlan这6个常见问题","image":"https://pica.zhimg.com/v2-3c1f5d5f9d9e8b9c8f0e8b9c8f0e8b9c8_720w.jpg?source=172ae18b"},{"title":"VLAN划分后不通?速查7步","image":"https://pica.zhimg.com/v2-3c1f5d5f9d9e8b9c8f0e8b9c8f0e8b9c8_720w.jpg?source=172ae18b"},{"title":"H3C交换机常用命令大全","image":"https://pica.zhimg.com/v2-3c1f5d5f9d9e8b9c8f0e8b9c8f0e8b9c8_720w.jpg?source=172ae18b"}]
</noteList>
逐段测试：
先确保H3C下联设备同VLAN内互通（验证二层）。
抓包分析：
在Trunk链路上抓包，检查VLAN标签是否被正确携带或剥离。
简化配置：
暂时关闭防火墙、STP、ACL，逐步排除策略影响。
若问题仍存，提供以下信息可进一步定位：
✅ iKuai子接口配置截图
✅ H3C的 display current-configuration interface 输出
✅ 拓扑中VLAN设计示意图
[{"title":"H3C交换机配置多个VLAN互通","url":"//player.bilibili.com/player.html?aid=XXXXX"},{"title":"iKuai VLAN配置实战","url":"//player.bilibili.com/player.html?aid=YYYYY"}]
</videoScroll>
ikuai那块配置需要检查的吗
DeepSeek-R1 回答完成
理解问题
搜索全网35篇资料
VLAN原理与通信
-
ffsec
VLAN网络故障排查与解决指南
-
逐星消逝的陈星晨
VLAN设置
-
商业场景网络解决方案提供商
局域网搭建全攻略:VLAN、WiFi与交换机实战指南
-
ICT技术最前线
路由器上VLAN的配置与网络连通性测试详解
-
细节控的原创实验室
内外网设置
-
商业场景网络解决方案提供商
???? VLAN配置全攻略
-
李CC钱不多
???? 交换机VLAN基础指南 ????
-
宅阿鱼福多西
IKUAI爱快 AP 如何配置vlan?_爱快vlan设置教程-CSDN博客
-
CSDN博客
VLAN
-
商业场景网络解决方案提供商
配置H3C交换机vlan-interface接口实现vlan间的通信,教育,职业教育,好看视频
-
精彩网络技术
讯穹联播
-
讯穹联播
华为交换机配置,四类命令需100%掌握
-
ICT系统集成阿祥
思科、华为、H3C交换机巡检命令全攻略!
-
冬日红彤彤鼻尖
H3C交换机巡检与基础配置指南
-
秋屋有暖炉
H3C配置网络接口从地址实现相同VLAN不同网段主机之间的互,教育,职业教育,好看视频
-
精彩网络技术
????H3C交换机配置指南????
-
又是克里斯在充电
H3C交换机基础配置指南(一):准备工作
-
王十五LuSh嘚吧嘚
网工必看!二层环路排查全流程:从识别到根治
-
运维酱尼古拉斯
故障排查之二层链路故障排查思路
-
蓝天
HCL H3C WLAN 实验以及SNMP监控
-
渔舟
网络工程师成长日记
-
网络工程师成长日记
网关不通背后的故障图谱与实战修复
-
云原生架构师Alex
tplink sg2008d网管交换机设置vlan,使爱快基于vlan拨号成功
-
哔哩哔哩
vlan配置注意点|网络工程师|思科|华为|IT培训|vlan|网络配置
-
哔哩哔哩
爱快路由器与三层交换机的VLAN与SSID管理配置
-
迷雾森林的小鹿仔
爱快实用环境系列讲解之小区环境
-
商业场景网络解决方案提供商
内网设置相关常见问题
-
商业场景网络解决方案提供商
爱快路由上VLAN的设置(二)
-
v.ikuai8.com
如何在没有三层交换机的情况下使用爱快路由器实现VLAN功能
-
糖霜环
爱快(ikuai)软路由配置详细教程。早知道,还得是爱快!
-
什么值得买
AP_SSID Vlan划分
-
商业场景网络解决方案提供商
iKuai多线多播及轻管理vlan设置
-
看山是山看水是水咯
OSPF至VLAN,全方位秘籍
-
前朝万贯洁牙士
华三查看端口状态命令
-
网络设备通
深度思考完成 用时17秒
嗯，用户之前询问了ikuai和H3C配置VLAN不通的问题，现在又聚焦到ikuai的具体配置检查点，看来是在按照建议的排查流程逐步推进。用户应该是个有一定网络基础的技术人员，正在现场调试设备，情绪可能有些着急——毕竟VLAN问题总是很烦人。
从之前的对话看，用户已经接受了Trunk链路配置的排查建议，现在转向ikuai侧。需要重点参考ikuai官方文档（可信度较高的36）和实际案例。用户可能遇到的是子接口绑定错误或DHCP配置遗漏这类典型问题。
ikuai的配置关键点其实就三个：子接口绑定要对应交换机的Trunk放行VLAN、IP网段不能冲突、DHCP服务要正确关联子接口。不过要注意两个细节：一是ikuai的VLAN设置界面同时支持基于物理接口和子接口两种模式10，新手容易混淆；二是DHCP服务必须绑定到对应VLAN接口9，这点官方文档强调过。
考虑到用户正在调试，回复应该用最直白的检查清单形式。把每个检查项对应的具体菜单位置写清楚（比如“网络设置>VLAN设置”），这样用户可以直接对着界面操作。那些理论说明比如“PVID一致性”在之前的回复已经解释过，这里不必重复。
对了，用户没提拓扑结构，但根据H3C交换机的典型部署，ikuai大概率是作为主路由，所以重点检查LAN扩展模式下的子接口配置。如果用户其实是旁路模式，可能需要额外询问，不过当前先按主流场景处理。
以下是iKuai路由器配置VLAN时需要重点检查的项目及操作指引：

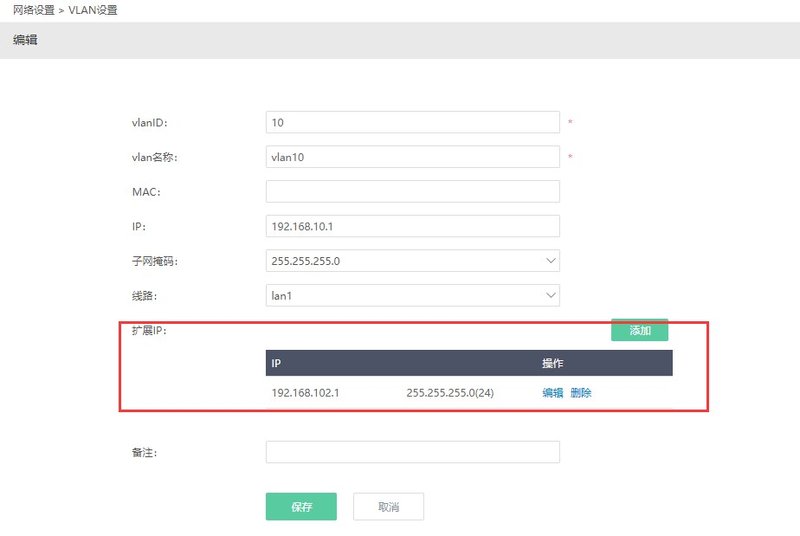

VLAN子接口绑定
子接口需绑定到连接H3C交换机的物理接口（如eth1）910
VLAN ID必须与H3C Trunk端口放行的VLAN ID完全一致（如VLAN 10对应ID 10）39
子接口IP需与H3C的VLAN接口IP同网段（如iKuai子接口IP设为192.168.10.1，H3C VLAN接口设为192.168.10.2）911
路径：网络设置 > VLAN设置
检查点：
DHCP服务关联
为每个VLAN创建独立的DHCP服务，并绑定到对应子接口9
地址池范围需与子接口IP同网段（如VLAN 10的地址池为192.168.10.100-192.168.10.200）69
路径：网络设置 > DHCP服务端
检查点：
接口模式匹配
若iKuai物理接口模式为路由模式（默认），需使用子接口承载VLAN流量；
若误设为桥接模式，将导致VLAN标签失效6。
IP冲突检测
检查iKuai子接口IP是否与H3C的VLAN接口IP冲突（如两端同为192.168.10.1）23
防火墙策略拦截
路径：安全设置 > ACL规则
确认未设置阻断VLAN间通信的规则（如源IP为VLAN 10网段，动作"阻断"）36
物理接口状态

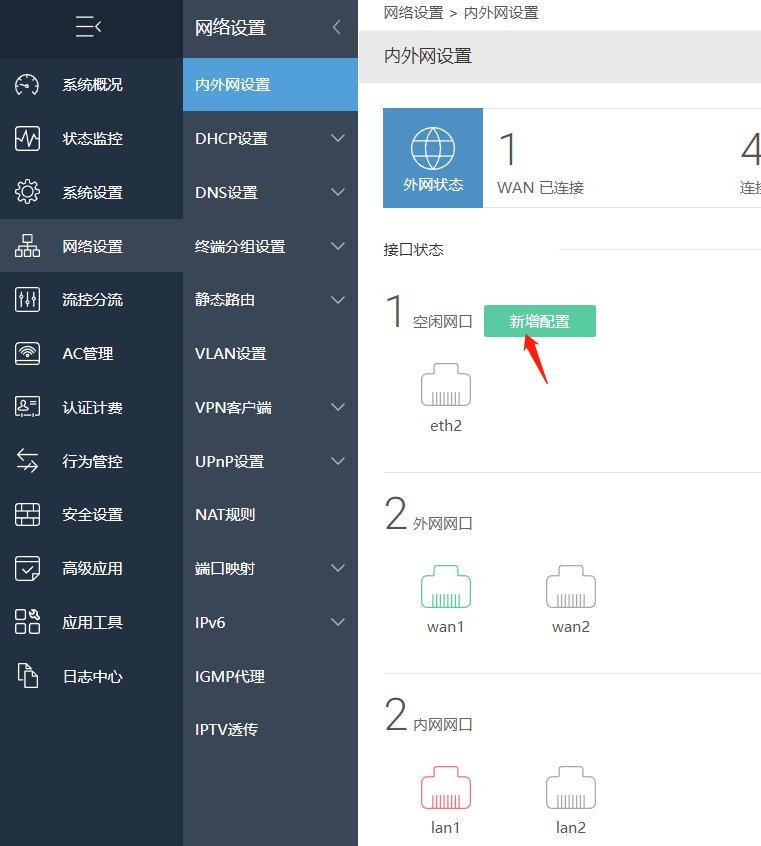

路径：网络设置 > 内外网设置
确保绑定VLAN的物理接口状态为已启用（非灰色禁用状态）6
textCopy Code# 错误案例：子接口绑定错误 VLAN设置 → 添加VLAN └── 绑定网卡：eth0 (应选连接交换机的eth1) └── VLAN ID：20 (但H3C未放行VLAN 20) # 错误案例：DHCP未关联子接口 DHCP服务端 → 添加服务 └── 接口：eth1 (未选择VLAN子接口如vlan10) └── 地址池：192.168.30.100-200 (与子接口IP网段不一致)
⚠️ 若仍不通，请提供：
iKuai
VLAN设置界面截图iKuai
DHCP服务端配置截图H3C
display current-configuration interface [X]输出（X为连接iKuai的端口）
